Viste spezzate

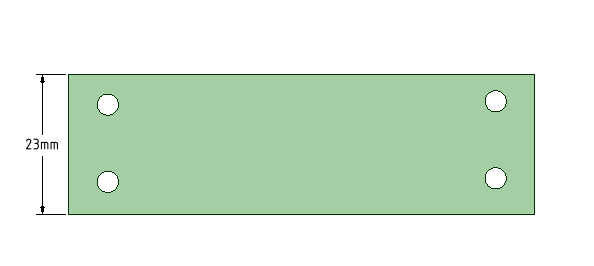

Le viste spezzate rappresentano un modo di ridurre viste lunghe senza cambiare la scala.

Se si spezza una vista, viene creata una nuova ed entrambe le viste, quella nuova e quella originale, vengono convertite in viste parziali. Viene effettuato un allineamento per riflettere l'orientamento del taglio.

Per creare una vista spezzata con una linea diritta

1. Controlla le opzioni Linestyle (Stile di linea) nella sezione General (Generale) delle opzioni Detailing (DettaglioAspetti di un disegno incorporati per comunicare con altri o sottoporre il disegno a revisione. Usare gli strumenti nella scheda Detailing (Dettaglio) per annotare disegni, creare fogli di disegno, e rivedere modifiche del disegno. E' possibile personalizzare le impostazioni dettaglio per conformarsi agli standard o creare il vostro stile personalizzato.).

   • Alla voce Type of object (Tipo di oggetto), seleziona Broken view clipping edges (Bordi di ritaglio della vista spezzata)

   • Definisci lo stile, lo spessore, il colore e l'estensione, se appropriato.

2. Fai clic sullo strumento Broken (Spezzato) nel gruppo Views (Viste) della scheda Detail (DettaglioAspetti di un disegno incorporati per comunicare con altri o sottoporre il disegno a revisione. Usare gli strumenti nella scheda Detailing (Dettaglio) per annotare disegni, creare fogli di disegno, e rivedere modifiche del disegno. E' possibile personalizzare le impostazioni dettaglio per conformarsi agli standard o creare il vostro stile personalizzato.).

3. Imposta le opzioni seguenti (ricordandole per l'intera sessione):

   • Cut Direction (Direzione di taglio): orizzontale, verticale o allineata alla geometria.

   • Break Line (LineaUna linea diritta, arco o spline disegnata in modalità Sketch (Schizzo) o su un piano layout. Le linee hanno una lunghezza ma non un'area. Quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento Pull (Trascina), le linee diventano bordi. spezzata): impostala su Straight Cut (Taglio diritto; un'altra opzione è Freehand SplineUna spline è una linea a curvatura continua, senza contorni appuntiti (ossia senza vertici). create una spline definendo un insieme di punti usando lo strumento Spline (Spline). Una spline diventa un bordo quando la trascinate con lo strumento Pull (trascina). Cut ovvero Taglio della spline a mano libera)

   • Default Gap (Spazio di default): imposta lo spazio iniziale tra viste spezzate

4. Scegli un punto per la prima linea di taglio. Una linea di colore blu pre-evidenzia il punto tagliato. Se CutDirection (Direzione di taglio) è Aligned toGeometry (Allineato alla geometria), l'orientamento del taglio sarà perpendicolare alla geometria selezionata.

5. Scegli un punto per la seconda linea di taglio per creare una vista spezzata. Una linea di colore blu pre-evidenzia il punto tagliato. Se CutDirection (Direzione di taglio) è Aligned toGeometry (Allineato alla geometria), l'orientamento del taglio sarà parallelo alla prima linea di taglio.

6. La vista viene creata con lo spazio di default definito nelle opzioni Broken View (VistaImpostazioni di orientamento che è possibile applicare al vostro disegno, compresa la rotazione, la panoramica e lo zoom. E' possibile regolare queste impostazioni individualmente o applicare una delle seguenti viste pre-configurate: trimetrica, isometrica, superiore, inferiore, frontale, posteriore, destra, sinistra. E' anche possibile selezionare Snap View (Vista snap) e cliccare una faccia per vederla frontalmente. spezzata).

7. Premi Esc o S enfatizzata per uscire dallo strumento.

Per creare una vista spezzata con una interruzione della spline di schizzo

1. Fai clic sullo strumento Broken (Spezzato) nel gruppo Views (Viste) della scheda Detail (DettaglioAspetti di un disegno incorporati per comunicare con altri o sottoporre il disegno a revisione. Usare gli strumenti nella scheda Detailing (Dettaglio) per annotare disegni, creare fogli di disegno, e rivedere modifiche del disegno. E' possibile personalizzare le impostazioni dettaglio per conformarsi agli standard o creare il vostro stile personalizzato.).

2. Imposta le opzioni seguenti (ricordandole per l'intera sessione):

   • Cut Direction (Direzione di taglio): orizzontale, verticale o allineata alla geometria.

   • Break Line (LineaUna linea diritta, arco o spline disegnata in modalità Sketch (Schizzo) o su un piano layout. Le linee hanno una lunghezza ma non un'area. Quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento Pull (Trascina), le linee diventano bordi. spezzata): impostala su Freehand SplineUna spline è una linea a curvatura continua, senza contorni appuntiti (ossia senza vertici). create una spline definendo un insieme di punti usando lo strumento Spline (Spline). Una spline diventa un bordo quando la trascinate con lo strumento Pull (trascina). Cut (Taglio della spline a mano libera; un'altra opzione è Straight Cut ovvero Taglio diritto)

   • Default Gap (Spazio di default): definisci lo spazio iniziale tra viste spezzate

3. Scegli un punto per l'interruzione. Passerai al modo di schizzo della spline.

4. Traccia uno schizzo della spline e fai doppio clic per terminarla.

5. La spline spezzata è indicata in colore blu. Se si vuole disegnare una spline differente, occorre riavviare lo strumento.

6. Scegli un punto per la seconda spline.

7. La vista viene creata con lo spazio di default definito nelle opzioni Broken View (VistaImpostazioni di orientamento che è possibile applicare al vostro disegno, compresa la rotazione, la panoramica e lo zoom. E' possibile regolare queste impostazioni individualmente o applicare una delle seguenti viste pre-configurate: trimetrica, isometrica, superiore, inferiore, frontale, posteriore, destra, sinistra. E' anche possibile selezionare Snap View (Vista snap) e cliccare una faccia per vederla frontalmente. spezzata).

8. Premi Esc o S per uscire dallo strumento.

Lavorare con viste spezzate

• Nella stessa vista devono essere selezionati entrambi i punti spezzati (ciò viene supportato in automatico dallo strumento).

• È possibile creare interruzioni multiple in una vista.

• Inserendo una nuova interruzione in una vista, le nuove linee spezzate non possono intersecarsi con le linee spezzate esistenti.

Per cancellare una vista spezzata

1. Nello strumento Select (Seleziona), posiziona il mouse sopra l'interruzione.
2. Viene visualizzato un gestore.



3. Seleziona e cancella il gestore.
   • La interruzione è rimossa
   • Anche la vista viene rimossa

Per cambiare l'angolo di una linea spezzata esistente

1. Seleziona la linea spezzata
2. Cambia la proprietà Angle (AngoloVedere Fillet (Raccordo) (angolo interno) o Round (Arrotondamento) (Angolo esterno))
3. Entrambi i lati sono obliqui nella misura specificata relativa al taglio originale.

Per spostare un set di viste spezzate

1. Fai doppio clic su una vista qualsiasi del set.
2. Tutte le viste sono evidenziate.



3. SpostaUno strumento usato per traslare o ruotare la geometria. le viste, come necessario.
