Riempi

Se si selezionano uno o più punti finali delle curve di schizzo, queste vengono concatenate in una sola spline. Le curve di schizzo vicine vengono unite in un elemento selezionabile con una spline soggiacente. La spline non viene visualizzata fino a che la curva concatenata non viene modificata:

Diamo un'occhiata alle seguenti curve di schizzo:

Uno dei rettangoli non è chiuso. Se riempiamo questo rettangolo, la linea viene automaticamente chiusa e diventa una superficie:

Lo spazio in questa linea chiusa è abbastanza piccolo da far chiudere automaticamente lo strumento RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante.. Gli spazi più grandi non verranno chiusi. Se uno spazio è meno di 1,5 volte la lunghezza della spaziatura minore della griglia di schizzo, gli spigoli vengono estesi per chiudere lo spazio. Se lo spazio è maggiore, viene visualizzato un messaggio nella barra di stato e i punti finali dello spazio lampeggiano.

Lo strumento RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante. ha creato superfici anche dalle altre sequenze chiuse di curve di schizzo. Le aree ombreggiate più scure nell'immagine sui sopra mostrano le parti sovrapposte della superficie. Se spostiamo il rettangolo, vedremo la superficie creata automaticamente:

Il risultato presenta spigoli solo per le curve di schizzo non selezionate, perché le curve selezionate sono state usate per creare una superficie a se stante.

Adesso torniamo indietro e chiudiamo il rettangolo aperto, quindi lasciamo che lo strumento RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante. crei automaticamente superfici senza selezionare nessuno spigolo:

Questa superficie presenta spigoli per ogni curve di schizzo chiusa. La stessa cosa succede automaticamente se passiamo dalla modalità schizzo alla modalità 3D.

Se selezioniamo tutte le curve di schizzo e facciamo clic su RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante., otteniamo una superficie senza spigoli interni:

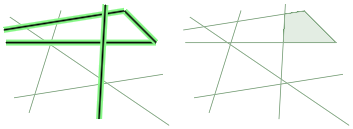

È inoltre possibile riempire sequenze di layout e di schizzo:

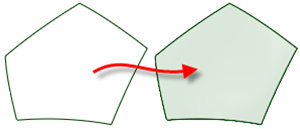

E una linea chiusa di curve 3D non tangenti:

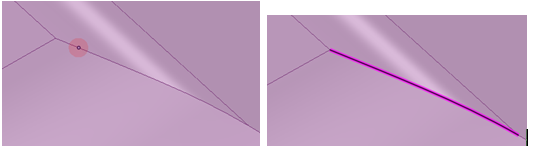

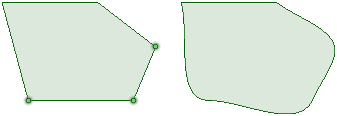

È possibile selezionare un numero qualsiasi di punti dello spigolo in qualsiasi ordine. Ogni punto dello spigolo viene eliminato e viene creata una spline per fare in modo che una curvatura leggera cambi tra gli spigoli vicini a questo punto:

Se si riempie un vertice su un solido, il sistema tenta di unire gli spigoli coincidenti in un unico spigolo:

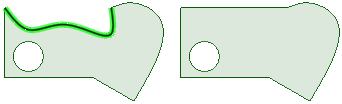

Se si seleziona uno spigolo di superficie a forma di spline o arco, lo spigolo viene semplificato in una linea retta:

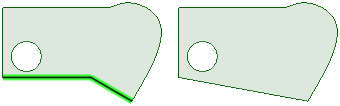

Se si selezionano due o più spigoli di una superficie, questi vengono semplificati con uno spigolo retto tra i punti finali:

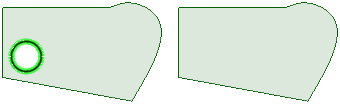

Se si seleziona uno spigolo che rientra completamente in una superficie, lo spigolo viene eliminato:

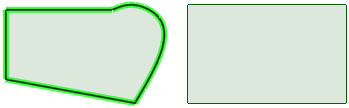

Se si selezionano tutti gli spigoli che racchiudono una superficie, la superficie viene semplificata in un rettangolo in base alle sue estensioni:

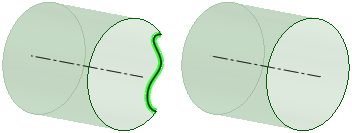

Se si seleziona un unico spigolo che poggia su una superficie analitica, RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante. lo semplifica con gli spigoli circostanti:

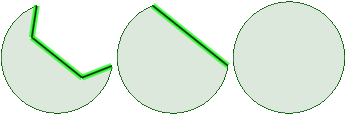

È possibile riempire spazi irregolari su una superficie circolare; lo spazio verrà semplificato in uno spigolo retto. Usando di nuovo RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante. sullo spigolo retto, questo diventa rotondo:

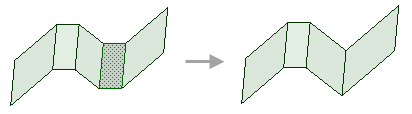

Selezionare uno smusso su una superficie e quindi usare lo strumento RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante. per riempirlo.

Se si seleziona una catena di spigoli di superficie aperti, planari, RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante. crea facce in base agli spigoli selezionati:

o

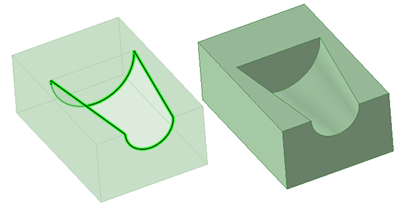

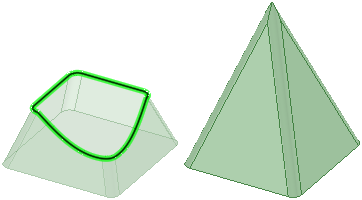

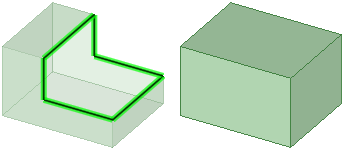

Se si seleziona una sequenza di spigolo aperto appartenente a più facce, RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante. cercherà di chiuderla con una superficie analitica (cilindro, cono, etc.):

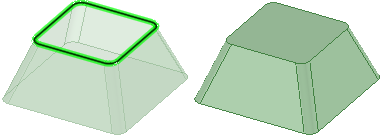

Se si seleziona una serie di spigoli planari, si ottiene una faccia planare:

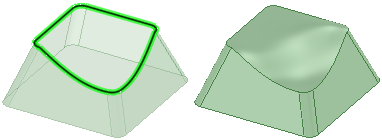

Se si seleziona una serie di spigoli di superficie non planari, RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante. estende le facce adiacenti se l'opzione RaccordoAngolo arrotondato all'intersezione di due linee o bordi; intersezione concava tra due superfici. Fillet (Raccordo) si riferisce ad un angolo interno; l'angolo esterno è conosciuto come un arrotondamento. E' possibile disegnare un raccordo usando lo strumento Create Rounded Corner (Crea un angolo arrotondato) o selezionando l'opzione Fillet (Raccordo) (arrotondamento con raggio costante) nelle opzioni Pull (Trascina). Vedere Round (Arrotondamento). diffuso patch è disattivata:

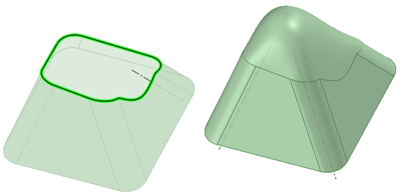

Se l'opzione raccordo patch è attivata,

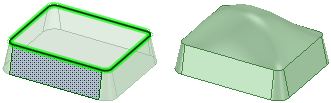

Se si seleziona una sequenza di spigolo e si preme Alt+clic per selezionare le facce circostanti, la nuova faccia sarà tangente alle altre facce selezionate con Alt+clic:

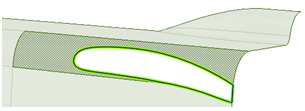

È inoltre possibile estendere le facce circostanti per riempire gli spazi irregolari (fare doppio clic per disegnare una sequenza):

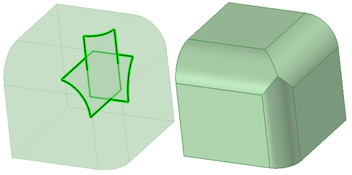

Se si selezionano gli spigoli aperti di una superficie auto-intersecante, RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante. cerca di costruire un solido ed eliminare l'eccesso (funziona anche con CombinaUno strumento usato per tagliare o incollare insieme la geometria.):

Se si seleziona una sequenza di spigolo e si usano le opzioni di estensione raccordo patch e Tangente:

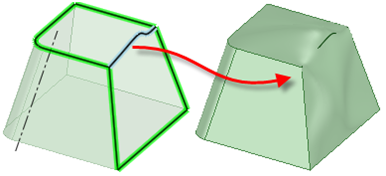

Nel riempire una sequenza di spigoli, usare Alt e selezionare le curve e le nuove facce passeranno attraverso le curve:

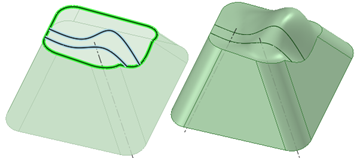

Se si seleziona una sequenza di spigolo e le curve di guida, con o senza opzione di estensione Tangente (che si applica alle aree non influenzate dalle curve di guida):

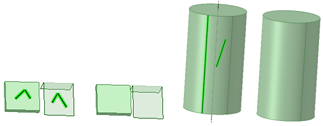

Se si seleziona uno spigolo con impronta sulla faccia di una superficie o di un solido, lo spigolo impresso viene rimosso. Funziona come l'eliminazione:

Se si selezionano gli spigoli laminari di un solido o superficie, RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante. li semplifica sostituendoli con un unico spigolo con la stessa geometria:

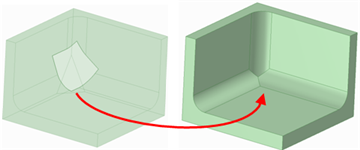

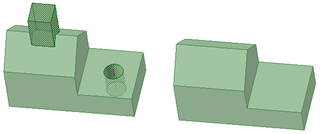

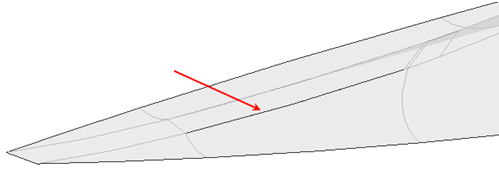

Se si selezionano facce, RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante. le elimina ed estende le facce circostanti:

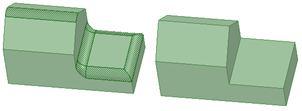

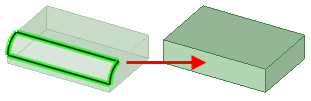

Se si seleziona uno smusso o un arrotondamento, RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante. li elimina e li aggiunge a un gruppo con nome:

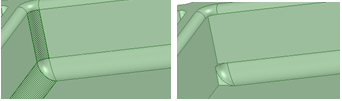

Se si selezionano arrotondamenti con arrotondamenti circostanti, RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante. crea estremi planari (perché gli arrotondamenti per definizione non si dovrebbero estendere):

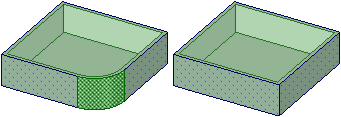

Se si selezionano arrotondamenti su parti svuotate, entrambe le facce della shell vengono riempite:

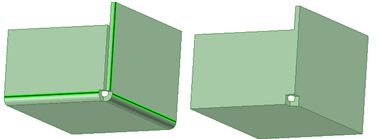

Se si selezionano spigoli congiunti creati in Lamiera, i giunti vengono eliminati:

Se si selezionano due spigoli con impronta, come illustrato sotto, questi vengono combinati in uno solo:

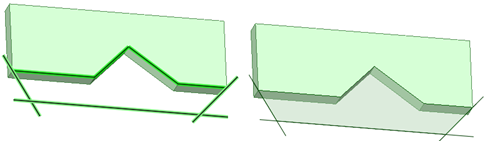

Selezionando almeno una faccia e uno spigolo o curva di schizzo, RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante. elimina le facce selezionate e crea una nuova faccia usando le facce eliminate e gli spigoli selezionati come input:

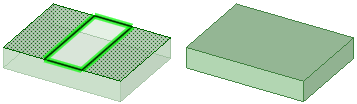

Se si selezionano due facce o superfici che non si toccano, è possibile sostituirle con una sola faccia. È possibile fare doppio cli per selezionare lo spazio tra le facce:

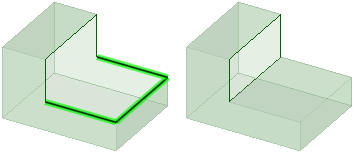

Quando si seleziona una combinazione qualsiasi si curve di schizzo, curve di layout, spigoli di superficie e spigoli di solidi che si trovano sullo stesso piano e formano una sequenza chiusa, RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante. crea una superficie planare:

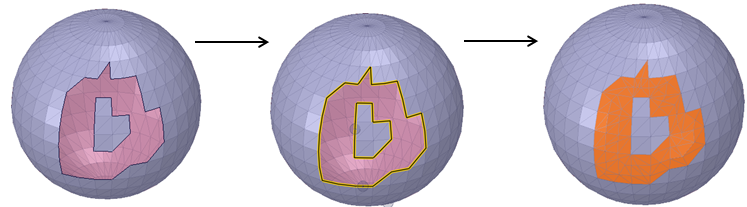

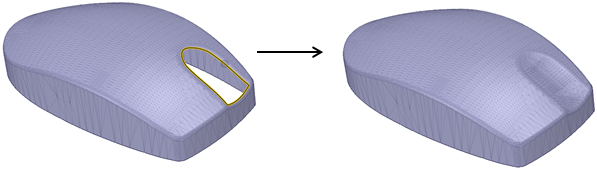

Le sequenze interne delle mesh e le sequenze di contorno possono essere riempite con lo strumento RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante.. Le sequenze sono riempite con sfaccettature che tengono conto della curvatura delle sfaccettature circostanti. Ciò genera un riempimento graduale e uniforme. Le sfaccettature così create vengono aggiunte al set selezionato dopo il riempimento.

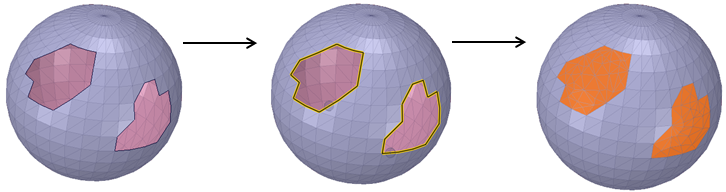

È possibile riempire molteplici sequenze di mesh contemporaneamente in tre casi.



Singole sequenze sullo stesso oggetto mesh NON da unire.

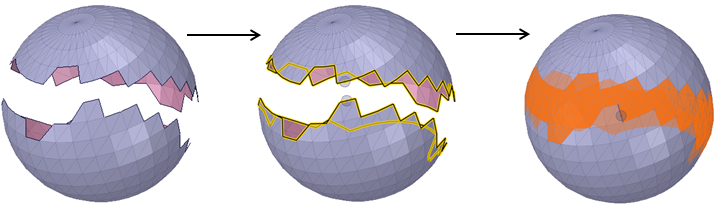

Singole sequenze sullo stesso oggetto mesh DA unire.

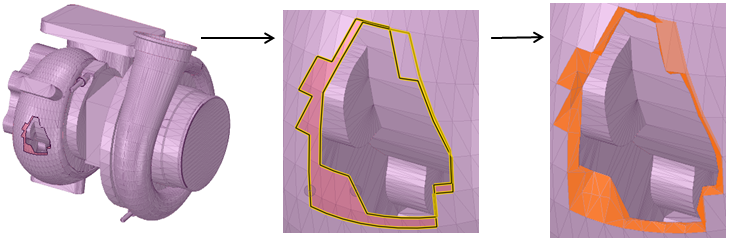

Singole sequenze su oggetti mesh diversi oggetto mesh DA unire.







Sequenze su shell esterne ed interne, quando riempite contemporaneamente, creeranno uno spessore di parete. Riempire le sequenze interne ed esterne per separato per continuare lo svuotamento.
