Rimuovere arrotondamenti

E' possibile usare lo strumento  Fill (RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante.) dal gruppo Edit (Modifica) nella scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) per rimuovere e fissare facce arrotondate. Potreste volere fare ciò se state cercando di spostare una protrusione circondata da facce arrotondate e non può essere spostata perché gli arrotondamenti creano una geometria complessa o difficile. Lo strumento Fill (RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante.) cerca di rimuovere gli arrotondamenti delle facce selezionate ed estende le facce che non sono selezionate. Con lo strumento Fill (RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante.) potete fare doppio clic su un serie di arrotondamenti per rimuovere una lunga serie continua di arrotondamenti.

Prima di iniziare

• Avrete una maggior possibilità di successo se rimuovete solo alcuni arrotondamenti per volta. Se sprecate tanto tempo a rimuovere arrotondamenti, potreste voler rivedere i tutorial o le informazioni del supporto tecnico di SpaceClaim, online all'indirizzo SpaceClaim.com per tecniche avanzate che potete usare quando rimuovete arrotondamenti.
• Ispezionate da vicino il vostro modello da diversi angoli e livelli di zoom, in modo da poter determinare meglio le aree degli arrotondamenti che volete rimuovere. Ciascuna area di un modello è unica, ed aree differenti potrebbero richiedere approcci differenti per la rimozione di arrotondamenti.
• Per assicurare e completare la rimozione degli arrotondamenti, rimuovere gli arrotondamenti invertendo l'ordine con cui sono stati creati, come mostrato nell'esempio sotto di un modello con arrotondamenti colorati:

Per riempire un arrotondamento o cimatura

1. Cliccare la guida dello strumento Select (Seleziona).

2. Select (Seleziona) l'arrotondamento o cimatura.

3. Cliccare lo strumento RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante. o premereF per riempire l'arrotondamento e creare terminazioni se necessario.

   Un Round Group (Gruppo Arrotondamenti) viene creato nel pannello Groups (GruppiInsiemi di oggetti che appaiono nella scheda Groups (Gruppi). Create un gruppo da qualsiasi insieme di oggetti selezionati. Informazioni quali la selezione, Alt+selezione, spostamento ancoraggio, asse e quota righello sono tutte salvate con il gruppo.) ogni volta che riempite un arrotondamento.

   Potete riempire qualsiasi arrotondamento creato in SpaceClaim, perfino un arrotondamento che rimuove la faccia sottostante, fino a che l'arrotondamento non viene cambiato da qualche altra azione.

Per rimuovere una faccia arrotondata

1. Selezionare una faccia arrotondata.

2. Cliccare lo strumento Fill (RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante.) o premere F.

   Se la rimozione di una faccia crea un solido non valido, questo sarà convertito in superficie.

   Se è difficile da rimuovere una faccia arrotondata, provare Alt+cliccarla con lo strumento Fill (RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante.), o usando lo strumento Replace (Sostituisci).

Tappare più facce arrotondate

Quando vengono rimosse più facce arrotondate selezionate con lo strumento Fill (RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante.), queste vengono rimosse secondo uno specifico ordine in modo che possano essere ripristinate cliccando col pulsante destro del mouse e selezionando Reattach Rounds (Riattacca arrotondamenti) per ciascun gruppo, secondo l'ordine inverso.

Solitamente potete selezionare tutte le facce arrotondate e cliccare lo strumento Fill (RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante.) per rimuovere e tapparle tutte. Tuttavia, talvolta questo non è possibile. In tal caso, selezionare un arrotondamento e riempirlo. Se ciò funziona, annullare e selezionare quell'arrotondamento e quello successivo. Annulla. Continuare ad aggiungere arrotondamenti alla selezione e cercare di riempirli fino a che il riempimento non fallisce. In questo modo si è identificato uno degli arrotondamenti che crea il problema. Successivamente, riempire tutti gli arrotondamenti che erano stati riempiti correttamente. Infine, ripetere questo processo nell'altra direzione della catena di tangenti degli arrotondamenti. Dopo aver riempito tutti gli arrotondamenti tranne i pochi che causano problemi, selezionare l'arrotondamento che causa il problema e i due adiacenti, quindi fare clic su Fill (RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante.). Questo processo consente più opzioni per l'estensione di spigoli adiacenti in modo che intersechino e occludano l'arrotondamento.

Se avete difficoltà a riempire una serie di facce arrotondate, prima dividere le facce arrotondate, quindi riempire le facce nuove create, e poi riempire le facce arrotondate restanti.

Esempi

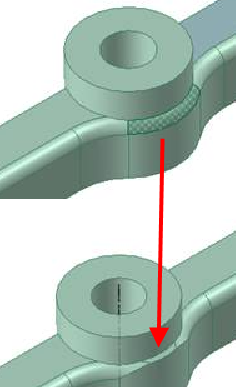

Un arrotondamento difficile da rimuovere è sostituito prima della rimozione

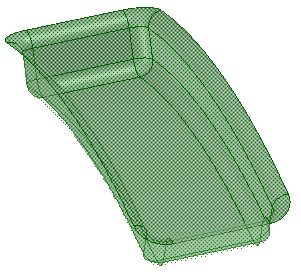

Riempire un arrotondamento angolare creato come superficie - arrotondamento superficie in un disegno importato

Riempire geometrie importate circoscritte da arrotondamenti di superficie

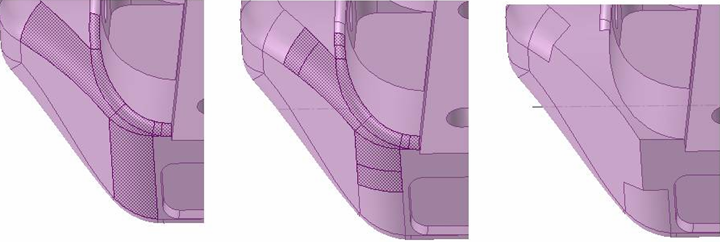

Riempire una serie di spigoli arrotondati - la serie originaria da riempire, collegare dopo aver diviso facce arrotondate, e serie riempita

Se un arrotondamento non può essere rimosso, una "faccia stop" viene aggiunta e la rimozione dell'arrotondamento è interrotta (Una faccia stop è una terminazione o faccia sfogo).

E' possibile riempire una serie di facce arrotondate quando solo un estremo della serie degli arrotondamenti ha una faccia stop.

Usare altri strumenti per rimuovere arrotondamenti

Strumento sostituzione

Come opzione, quando si rimuovono arrotondamenti, potete anche usare lo strumento Replace (Sostituisci) dal gruppo Edit (Modifica) nella scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.), per sostituire una faccia con un'altra. E' possibile sostituire più facce con una singola faccia, sostituire una singola faccia con più facce, o sostituire più facce con altre facce.

Arrotondamenti completi sostituiti con una faccia

Progressione usando una faccia per rimuovere un arrotondamento

Strumento sfera

• Provare usando lo strumento Sphere (Sfera) dal gruppo Insert (Inserisci) nella scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.). Usando questo strumento, potete creare una sfera rotonda e porla in giunzioni di geometrie difficili. Una volta a posto, potete usare la sfera per dividere la giunzione al fine di rimuovere l'arrotondamento. In alcuni casi, potreste volere creare una serie di due o più sfere che vi aiutino con la rimozione di aree arrotondate più grandi o più complesse.
• Per evitare problemi con la rimozione di sfere, è buona pratica riempire la sfera immediatamente dopo la rimozione degli arrotondamenti su entrambi i lati di una sfera o di una serie di sfere.

Usare lo strumento Sphere (Sfera) per dividere e rimuovere parzialmente un arrotondamento
