Inserimento di un asse

È possibile estendere un asse del progetto per eseguire rivoluzioni e rotazioni. L'asse si estenderà leggermente oltre il spigolo dello spazio che contiene il disegno. Si mantiene tale margine estendendolo e rifilandolo man mano che si aggiungono, si rimuovono o si spostano gli oggetti nel disegno. Gli assi non sono collegati alla geometria utilizzata per crearli (a meno che non si tratti di un'estensione degli assi esistenti); è necessario selezionarli esplicitamente affinché sia possibile spostarli insieme ad altri elementi.

Per inserire un asse

1. Fare clic su AsseLinea diritta attorno alla quale ruota un oggetto o attorno alla quale gli oggetti vengono regolarmente sistemati. Vedere asse di Alignment (Allineamento). nel gruppo Crea della scheda Progetto.

2. Selezionarne una delle seguenti opzioni:



   Selezionare:	Per inserire un asse:
   Faccia assialeFaccia di un oggetto 3D attraverso cui si estende un'asse. L'asse viene visualizzato quando spostate il cursore sopra la faccia assiale.	Che contiene l'asse della faccia
   Due facce planari non parallele	All'intersezione dei piani teoretici che contengono le due facce
   spigolo lineare	Che contiene il spigolo
   Cilindro e piano tangente	All'intersezione del cilindro e del piano
   LineaUna linea diritta, arco o spline disegnata in modalità Sketch (Schizzo) o su un piano layout. Le linee hanno una lunghezza ma non un'area. Quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento Pull (Trascina), le linee diventano bordi.	Che contiene la linea
   AsseLinea diritta attorno alla quale ruota un oggetto o attorno alla quale gli oggetti vengono regolarmente sistemati. Vedere asse di Alignment (Allineamento). dell'origine	Lungo l'asse dell'origine
   Cerchio o arco	Che contiene il punto centrale ed è normale alla linea
   PuntoSingola posizione nella griglia dello schizzo. Oggetto 2D che non ha altezza, larghezza o lunghezza. L'origine, un'asse ed un vertice sono esempi di punti. Usare lo strumento Point (Punta) per fare lo schizzo di un punto sulla griglia dello schizzo. I punti sono utili come quote di riferimento, per la divisione, e per ricreare un punto su una linea o curva attraverso la quale volete disegnare un cerchio a tre punti. e un piano	Verso il punto e parallelo al piano
   Due punti	Attraverso entrambi i punti
   Tre assi	Nel punto in cui l'asse verrebbe posizionato tra i tre assi

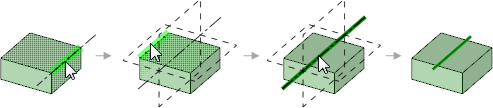

3. (Opzionale) Fare clic sulla guida strumento Costruisci linea per selezionare oggetti di riferimento, quindi una linea (tratteggiata) temporanea per creare l'asse desiderato. Vedere Inserimento di punti, assi e piani temporanei per informazioni dettagliate sulla creazione di linee temporanee.





Per inserire un asse nel punto a metà tra due punti

1. Fare clic nel gruppo Modifica della scheda Progetto.

2. Tenere premuto Alt+Shift e selezionare due punti per creare due assi temporanei che si incrociano nel punto intermedio.

3. Fare clic sull'asse temporaneo.

4. Fare clic su AsseLinea diritta attorno alla quale ruota un oggetto o attorno alla quale gli oggetti vengono regolarmente sistemati. Vedere asse di Alignment (Allineamento). nel gruppo Inserisci della scheda Progetto.

Esempi

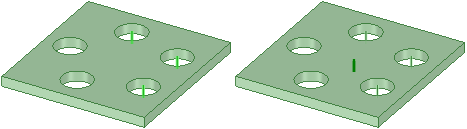

Creare un asse selezionando gli assi di tre cilindri
