Creazione delle direttrici delle note

Usare lo strumento Note Leader (Direttrice NotaAnnotazione posta su un disegno, foglio di disegno o markup 3D. Le note contengono testo o simboli che inserite e possono essere connesse alla geometria da una direttrice note.) per creare una freccia dalla vostra nota.

Per creare una direttrice nota

1. Cliccare Note Leader (Direttrice NotaAnnotazione posta su un disegno, foglio di disegno o markup 3D. Le note contengono testo o simboli che inserite e possono essere connesse alla geometria da una direttrice note.) nel gruppo Annotation (AnnotazioneInformazioni che è possibile aggiungere ad un disegno, come note, dimensioni, tolleranze geometriche, segni di centratura, e Bills of Materials (Distinte materiali).) sulla scheda Detailing (DettaglioAspetti di un disegno incorporati per comunicare con altri o sottoporre il disegno a revisione. Usare gli strumenti nella scheda Detailing (Dettaglio) per annotare disegni, creare fogli di disegno, e rivedere modifiche del disegno. E' possibile personalizzare le impostazioni dettaglio per conformarsi agli standard o creare il vostro stile personalizzato.).

   Spostare il mouse sulle note nel piano annotazioni attivo per vedere i modi possibili per collegare la direttrice nota alla nota.

2. Fare clic su un punto di collegamento di una nota per disegnare il primo segmento della direttrice nota.

   Spostare il mouse sul disegno per evidenziare la geometria alla quale collegare la fine della direttrice nota. Potete anche collegare direttrici ad oggetti temporanei.

3. Per una linea segmentata, fare clic per impostare ciascun punto della linea direttrice della nota.

4. Terminare la direttrice nota cliccando su un vertice, bordo, o faccia per collegare la fine della direttrice nota, o doppio clic per terminare la direttrice nota in qualsiasi punto.

   La fine della direttrice nota è una freccia, a meno che essa non venga collegata a una faccia.

Spezzare una direttrice a 45°

Mentre state creando una Direttrice, tenete premuto MAIUSC per spezzare la Direttrice al più vicino incremento di 45°.

1. Cliccare per regolare il punto di inizio della Direttrice.
2. Iniziare a trascinare per avvicinarsi all'orientamento desiderato.
3. Premere e tenere premuto il tasto MAIUSC.
4. La Direttrice si spezza al più vicino incremento di 45°.
5. Continuare a tenere premuto MAIUSC e trascinare per regolare la lunghezza.
6. Cliccare per regolare il punto di fine della Direttrice.

Sottolineare il testo della nota con una direttrice

1. Creare una NotaAnnotazione posta su un disegno, foglio di disegno o markup 3D. Le note contengono testo o simboli che inserite e possono essere connesse alla geometria da una direttrice note.
2. Inserire lo strumento Direttrice
3. Collegare una Direttrice alla posizione sottolineata
4. Completare la Direttrice
5. Selezionare la Direttrice
6. RMB > Underline (Tasto destro del mouse > Sottolinea)
7. Il testo è sottolineato

Quando iniziate la direttrice, girando vicino il testo della nota vengono visualizzati i punti di attacco. L'immagine sopra mostra la posizione sottolineata evidenziata.

Selezionare la direttrice ed usare il menu contesto per selezionare Sottolineato. Questo alterna la direttrice e una direttrice sottolineata.

Per inserire un simbolo su tutto il profilo

Fare clic con il pulsante destro del mouse sulla direttrice della nota e selezionare Su tutto il profilo.

Per modificare i segmenti di una direttrice della nota

TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. un segmento della linea direttrice della nota per spostarlo unitamente ai rispettivi punti del contorno circostanti. Fare clic col pulsante destro del mouse sulla direttrice della nota e selezionare Aggiungi PuntoSingola posizione nella griglia dello schizzo. Oggetto 2D che non ha altezza, larghezza o lunghezza. L'origine, un'asse ed un vertice sono esempi di punti. Usare lo strumento Point (Punta) per fare lo schizzo di un punto sulla griglia dello schizzo. I punti sono utili come quote di riferimento, per la divisione, e per ricreare un punto su una linea o curva attraverso la quale volete disegnare un cerchio a tre punti. Jog per creare un nuovo segmento.

È possibile eliminare i segmenti di linea direttrice della nota eliminando i punti jog che delimitano il segmento.

Per modificare le proprietà di una direttrice della nota

1. Fare clic col pulsante destro del mouse sulla direttrice della nota e selezionareProprietà.

2. Modificare lo Stile della Freccia, il valore della Lunghezza, e quello della Larghezza.

3. Fissare il valore Polivalente a Vero per visualizzare un simbolo polivalente. SelezionareFalso per nasconderlo.

Per collegare una direttrice della nota a una linea virtuale

1. Selezionare lo strumento Note Leader (Direttrice NotaAnnotazione posta su un disegno, foglio di disegno o markup 3D. Le note contengono testo o simboli che inserite e possono essere connesse alla geometria da una direttrice note.) dalla barra multifunzione Annotation (AnnotazioneInformazioni che è possibile aggiungere ad un disegno, come note, dimensioni, tolleranze geometriche, segni di centratura, e Bills of Materials (Distinte materiali).) nella scheda Detailing (DettaglioAspetti di un disegno incorporati per comunicare con altri o sottoporre il disegno a revisione. Usare gli strumenti nella scheda Detailing (Dettaglio) per annotare disegni, creare fogli di disegno, e rivedere modifiche del disegno. E' possibile personalizzare le impostazioni dettaglio per conformarsi agli standard o creare il vostro stile personalizzato.).

2. Fare clic tenendo premuto CTRL su una linea.

3. Fare clic tenendo premuto CTRL su una linea convergente.

   La testa della direttrice della nota è associata alla linea virtuale. È altresì possibile trascinare il punto finale della linea virtuale, disegnare un'altra direttrice alla linea virtuale, creare linee virtuali nella sezione trasversale, per arrotondamenti e tra un bordo angolato e dritto.

Esempi

LineaUna linea diritta, arco o spline disegnata in modalità Sketch (Schizzo) o su un piano layout. Le linee hanno una lunghezza ma non un'area. Quando si crea un effetto tridimensionale dello schizzo mediante l'uso dello strumento Pull (Trascina), le linee diventano bordi. virtuale

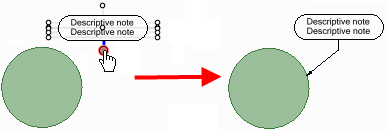

Collegare il punto di connessione inferiore di una nota per creare una direttrice con jog o shoulder.

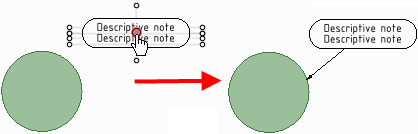

Collegare al punto di connessione centrale di una nota per creare una direttrice diritta.

Usare un punto di connessione centrale per creare delle note flag circolare o note palloncino BOM conformemente allo standard JISGli standard Japanese Standards Association (Associazione giapponese degli standard) per i disegni tecnici. E' possibile personalizzare lo stile delle vostre annotazioni per conformarsi agli standard JIS. Le impostazioni predefinite JIS sono le stesse di quelle ISO, ad eccezione del fatto che JIS usa viste del terzo angolo mentre ISO usa viste del primo angolo. Vedere ASME, ISO., senza un jog o shoulder.
