Viste della sezione trasversale di offset

Le sezioni di offset vi consentono di mostrare i dettagli interni che giacciono su diversi piani sezione in un'unica vista.

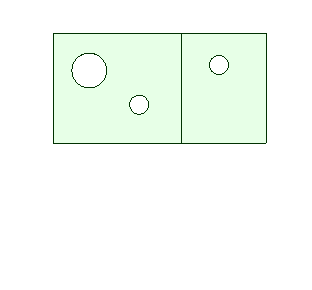

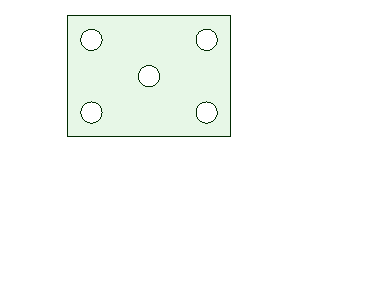

In taluni casi, potreste volere mostrare solo la geometria che si trova nel piano sezione. Questa è chiamata Area section (SezioneModalità Design (Disegno) in cui modificate i solidi lavorando sui loro spigoli e vertici in sezione trasversale. La vista è tagliata per mostrare dettagli interni. dell'area). In altri casi è possibile visualizzare anche la geometria che sta dietro al piano. Questa è chiamata Total section (SezioneModalità Design (Disegno) in cui modificate i solidi lavorando sui loro spigoli e vertici in sezione trasversale. La vista è tagliata per mostrare dettagli interni. totale). Entrambi i tipi vengono illustrati nell'immagine sotto:

Anche l sezione Detail (DettaglioAspetti di un disegno incorporati per comunicare con altri o sottoporre il disegno a revisione. Usare gli strumenti nella scheda Detailing (Dettaglio) per annotare disegni, creare fogli di disegno, e rivedere modifiche del disegno. E' possibile personalizzare le impostazioni dettaglio per conformarsi agli standard o creare il vostro stile personalizzato.) delle opzioni di SpaceClaim ha impostazioni per le Cross Sections (Sezioni trasversali). Fate riferimento alle View Options (Opzioni vista) e Line Style Options (opzioni stile linee).

Le viste delle sezioni trasversali di offset possono essere create nei seguenti modi:

• Come vista nuova proiettata da una vista esistente.
• Convertendo una vista esistente in una sezione trasversale.

Una volta creata una vista di sezione trasversale, è possibile invertire la direzione della vista.

1. Cliccare col pulsante destro del mouse su una linea o freccia di sezione.
2. Selezionare Flip Viewing Direction (Capovolgi Direzione vista).

Per creare una sezione di offset da una sezione trasversale esistente

1. Creare una vista di sezione trasversale.
2. Selezionare la guida dello strumento Create OffsetDistanziare uno spigolo, segmento, o curva che viene spostato o copiato. Section (Crea sezione di offset).
3. Cliccare la linea di sezione in un punto in cui volete creare un offset.
4. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. il lato della linea di sezione che volete far passare attraverso un dettaglio differente.
5. Continuare fino a che non stabilite tutti gli offset necessari.

Quando selezionate e trascinate segmenti di linee di sezioni individuali, il segmento che state trascinando eseguirà lo snap e si unirà ad altre sezioni.

Workflow alternato

1. Creare una vista di sezione trasversale.
2. Cliccare col pulsante destro del mouse sulla linea di sezione.
3. Selezionare Split Section (Dividi sezione).
4. SpaceClaim crea un offset predefinito.
5. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. segmenti di linea di sezione individuali nelle posizioni desiderate.

   Quando selezionate e trascinate segmenti di linee di sezioni individuali, il segmento che state trascinando eseguirà lo snap e si unirà ad altre sezioni..

   E' possibile dividere solo segmenti che sono perpendicolari alla direzione principale.

6. Continuare fino a che non stabilite tutti gli offset necessari.

Per creare una sezione di offset come nuova vista di sezione trasversale

1. Fare lo schizzo di una catena di linee in una vista di foglio di disegno.
2. Selezionare un segmento di linea.
3. Entrare nello strumento Cross Section (SezioneModalità Design (Disegno) in cui modificate i solidi lavorando sui loro spigoli e vertici in sezione trasversale. La vista è tagliata per mostrare dettagli interni. trasversale) .
4. Spostare il mouse per porre una vista di sezione trasversale planare.

La nuova vista sarà proiettata perpendicolare al segmento della linea selezionato, che può essere inclinato.

SpaceClaim troverà gli altri segmenti connessi per creare la vista.

Se lo strumento non riesce a trovare una catena di linee non ambigua, verrà creata una sezione planare.

Per pubblicare una vista di sezione trasversale in 3D.

1. Cliccare col pulsante destro del mouse la vista di sezione trasversale sul foglio di disegno o nell'albero Struttura.

2. Selezionare Publish to 3D (Pubblica in 3D) dal menu contesto.

   Una sezione pubblicata appare come nodo radice nell'albero Struttura.

   E' possibile cliccare col pulsante destro del mouse la sezione trasversale pubblicata in una finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) e selezionare Clip with Plane (RitagliaNasconde tutta la geometria in un disegno sopra o sotto la griglia o piano selezionato. con piano). E' anche possibile usare lo strumento Move (SpostaUno strumento usato per traslare o ruotare la geometria.) per modificare una sezione trasversale pubblicata.
