Arrotondare l'angolo interno ed esterno di due superfici.

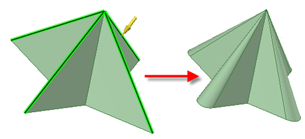

TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. spigoli su geometrie che automaticamente determina arrotondamenti di raggi variabili.

Quando si creano arrotondamenti superficie-superficie, la direzione di espansione dipende dall'ordine con cui selezionate gli spigoli. Nell'esempio sopra, gli arrotondamenti si espandono verso sinistra perché lo spigolo superiore è stato selezionato per primo.

Arrotondare lo spigolo creato da due arrotondamenti con uno spigolo non tangente.

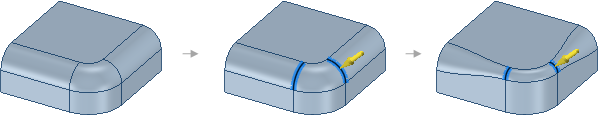

TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. arrotondamenti in una catena di tangenti. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. una catena di tangenti non cambia l'arrotondamento mostrato in blu.

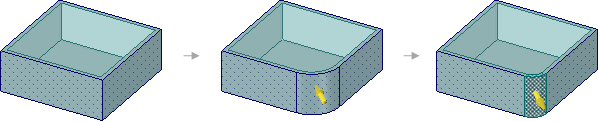

Aggiungere e cambiare uno spigolo arrotondato su una parte schermata o di offset cambia le facce interne.

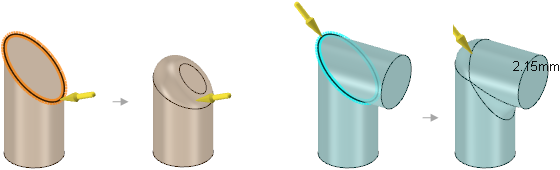

Arrotondamento di bordi ellittici.

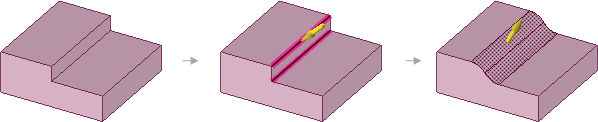

Creare un arrotondamento completo selezionando tre facce

1. Cliccare lo strumento Pull (Trascina).

2. Selezionare Edit as Variable Radius Round (Modifica come opzione Arrotondamento dal raggio variabile).

• Cliccare la freccia Pull (Trascina) su un estremo della faccia arrotondata e trascinare verso o lontano dalla faccia per regolare il raggio al bordo dell'arrotondamento.

• Fare clic sulla freccia di trascinamento che punta verso il centro della faccia e trascinarla lungo di essa (o immettere una lunghezza o una percentuale) per impostare un altro punto dove è possibile regolare il raggio dell'arrotondamento.

• Tenere premutoCTRL e trascinare per copiare un punto di controllo.

• PremereTab per passare tra e modificare le dimensioni scrivendo un numero.

• Due arrotondamenti che si intersecano su uno spigolo condiviso possono essere resi variabili contemporaneamente selezionando lo spigolo appuntito condiviso per la modifica. Entrambi gli arrotondamenti diventano variabili in tale punto. È possibile renderli variabili in modo indipendente selezionando lo spigolo finale appuntito che non è condiviso dagli arrotondamenti.

Nello strumento Pull (Trascina), quando selezionate uno spigolo di un arrotondamento dal raggio costante, l'opzione Smooth (Leviga) viene attivata se la geometria lo consente. Quando selezionata, la transizione tra raggio ad ogni estremo dell'arrotondamento varierà fluidamente piuttosto che linearmente. Una volta impostata, l'opzione Smooth (Leviga) rimane impostata per i seguenti arrotondamenti fino a quando non la cambiate.



L'immagine sotto mostra una levigatura di un arrotondamento dal raggio variabile. Seguono altri esempi di modifica.







Esempi

Modifica arrotondamento raggio variabile

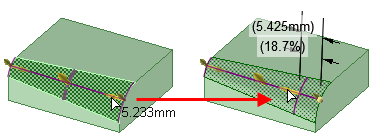

Impostare un altro punto per regolare un arrotondamento raggio variabile





Selezionare più bordi per creare un arrotondamento variabile tra questi bordi.

Per rimuovere uno spigolo arrotondato con lo strumento Pull (Trascina)

Questo metodo rimuove completamente il bordo arrotondato.

1. Cliccare lo strumentoPull (Trascina).

2. Selezionare lo spigolo arrotondato.

3. Selezionare l'opzione Round (Arrotondamento) nel pannello Options (Opzioni) o dalla barra di formattazione rapida.

   L'arrotondamento è rimosso.

Per rimuovere uno spigolo arrotondato con lo strumento Fill (Riempi).

Questo metodo rimuove lo spigolo arrotondato e crea un gruppo arrotondamenti nel pannello Groups (GruppiInsiemi di oggetti che appaiono nella scheda Groups (Gruppi). Create un gruppo da qualsiasi insieme di oggetti selezionati. Informazioni quali la selezione, Alt+selezione, spostamento ancoraggio, asse e quota righello sono tutte salvate con il gruppo.). Potete cliccare col pulsante destro del mouse sul gruppo e selezionare Reattach Round (Ricollega Arrotondamento) per ripristinare lo spigolo arrotondato.

1. Cliccare lo strumento Fill (RiempiUsare lo strumento Fill (Riempi) per semplificare o ripulire la geometria estendendo le facce circostanti per eliminare una selezione. La regione selezionata è riempita o ricomposta con la superficie o solido circostante.) nel gruppo Edit (Modifica) nella scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

2. Selezionare lo spigolo arrotondato.

3. Cliccare la guida dello strumentoComplete (Completa).

   L'arrotondamento è rimosso ed un gruppo arrotondamenti viene creato.
