Fazzoletti

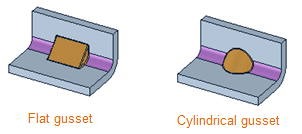

Usare lo strumento  Gusset (Fazzoletto) nel gruppo Create (Crea) nella scheda Sheet Metal (Lamiera) per creare fazzoletti nel vostro disegno. Un fazzoletto è una sezione del metallo all'interno di una piega che non è piegato, ma piuttosto costretto nella piega al fine di rinforzare o indurire il pezzo. E' possibile creare fazzoletti piani o cilindrici. Entrambi i tipi vengono mostrati nell'immagine sotto:

Per creare un fazzoletto

1. Cliccare Gusset (Fazzoletto) nel gruppo Create (Crea) nella scheda Sheet Metal (Lamiera).

2. Dal pannello Options (Opzioni), selezionare un tipo di fazzoletto (PianoGeometria di costruzione che consiste in una superficie piatta. I piani possono essere usati per uno schizzo in 2D, sezione, vista di un modello, un piano neutrale in una caratteristica bozza. o Cilindrico), e poi scegliere i valori di AngoloVedere Fillet (Raccordo) (angolo interno) o Round (Arrotondamento) (Angolo esterno), Profondità, Larghezza, e Raggio arrotondamento per il fazzoletto.

3. Cliccare sulla piega dove volete porre il fazzoletto. Un contorno blu del fazzoletto appare per indicare dove verrà posto il fazzoletto sulla piega.

4. Cliccare per impostare il fazzoletto.

Per spostare un fazzoletto

Quando si sposta un fazzoletto, l'unico Move handle (Gestore spostamento) che viene visualizzato è semplicemente il gestore che vi consente di spostare i fazzoletti lungo l'asse della piega su cui è definito il fazzoletto.

1. Cliccare Move (SpostaUno strumento usato per traslare o ruotare la geometria.) nel gruppo Edit (Modifica) nella scheda Sheet Metal (Lamiera).

2. Selezionare il fazzoletto che volete spostare.

3. Spostare il fazzoletto lungo l'asse della piega per ricollocare il fazzoletto in una posizione nuova.

   E' anche possibile inserire un nuovo valore posizione per il fazzoletto.

Quando usate lo strumento Fill (Riempi) per riempire un fazzoletto, la geometria di piega su cui è definito il fazzoletto rimane intatta.
