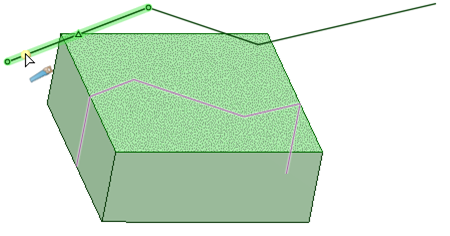

1. Cliccare la guida dello strumento Select Cutter Face (Seleziona FacciaLato o altra superficie di un solido. Alcuni esempi sono la superficie interna di un foro o i sei lati di un solido rettangolare. Vedere Surface (Superficie). di Taglio).

2. Spostare il mouse sopra le facce e i piani nel disegno per visualizzare un'anteprima dello spigolo che verrà creato sulla destinazione.

3. Cliccare la faccia o il piano per dividere la faccia selezionata con uno spigolo.

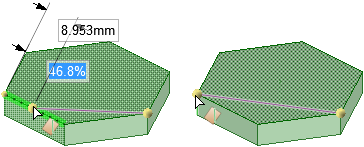

1. Cliccare la guida dello strumentoSelect UV Cutter Point (Seleziona PuntoSingola posizione nella griglia dello schizzo. Oggetto 2D che non ha altezza, larghezza o lunghezza. L'origine, un'asse ed un vertice sono esempi di punti. Usare lo strumento Point (Punta) per fare lo schizzo di un punto sulla griglia dello schizzo. I punti sono utili come quote di riferimento, per la divisione, e per ricreare un punto su una linea o curva attraverso la quale volete disegnare un cerchio a tre punti. di Taglio a UV).

2. Spostare il mouse sugli spigoli della faccia per visualizzare in anteprima gli spigoli che verranno creati.

3. Cliccare un punto sullo spigolo per dividere la faccia selezionata. Lungo lo spigolo viene visualizzata la distanza in percentuale.

1. Cliccare la guida dello strumentoSelect Two Cutter Points (Seleziona due Punti di Taglio).

2. Cliccare un punto su uno spigolo.

3. Spostare il mouse su la faccia o gli spigoli per visualizzare un'anteprima degli spigoli che verranno creati.

4. Cliccare un punto su un altro spigolo o sulla faccia per dividere la faccia selezionata.

Esempi



Anteprima degli spigoli che è possibile creare con le guide degli strumenti Select Cutter Point (Seleziona punto di taglio) e Select Two Cutter Points (Seleziona due punti di taglio).





Dividere una faccia in modalità sezione selezionando punti su una linea di sezione





Dividere facce multiple con la guida dello strumento Select Two Cutter Points (Seleziona due punti di taglio)

1. Cliccare la guida dello strumento Select Perpendicular Cutter Point (Seleziona PuntoSingola posizione nella griglia dello schizzo. Oggetto 2D che non ha altezza, larghezza o lunghezza. L'origine, un'asse ed un vertice sono esempi di punti. Usare lo strumento Point (Punta) per fare lo schizzo di un punto sulla griglia dello schizzo. I punti sono utili come quote di riferimento, per la divisione, e per ricreare un punto su una linea o curva attraverso la quale volete disegnare un cerchio a tre punti. di Taglio Perpendicolare).

2. Cliccare un punto su uno spigolo.

3. Spostare il mouse sugli spigoli della faccia per visualizzare in anteprima gli spigoli che verranno creati.

4. Viene visualizzata la distanza e la percentuale lungo lo spigolo. E' possibile premere la barra spaziatrice ed il tasto Tab per cambiare questi valori.

1. Cliccare Split Face (Dividi FacciaLato o altra superficie di un solido. Alcuni esempi sono la superficie interna di un foro o i sei lati di un solido rettangolare. Vedere Surface (Superficie).) nel gruppo Intersect (IntersecaUno strumento usato per dividere solidi e facce.) della scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

2. Cliccare la guida dello strumento Select Target (Seleziona DestinazioneL'oggetto che volete tagliare, quando usate lo strumento Combine (Combina) per dividere un solido o una superficie.).

3. Seleziona la faccia periodica che desiderate dividere.

4. Cliccare su un punto della faccia dove volete dividere, come mostrato sotto.



5. La guida dello strumentoSelect Results (Seleziona Risultati) è ora attivo, così che possiate cliccare gli spigoli che non volete tenere, come mostrato nella parte sinistra dell'immagine sotto. Il risultato dopo che i due spigoli diritti sono stati rimossi viene mostrato a destra.
