Nosníky

Nosník je dlouhý, tenký objekt s konstantním průřezem. Definováním objektů jako nosníků místo jejich modelování ve formě geometrických těles se zjednodušuje model i analýza.

Chcete-li vytvořit nosník

1. Vytvořte objekty pro definování dráhy nosníku

   Pro stejný návrh lze použít jednu nebo více z následujících metod:

   • Křivky skici: Použijte jakýkoli z nástrojů skici SpaceClaim pro vytvoření přímých nebo zakřivených segmentů a poté jim přiřaďte profily nosníku. Tyto nosníky z křivek skici pak lze modifikovat stejně jako jakékoli křivky z SpaceClaim pomocí nástrojů Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.), Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.), Select (Vybrat), Scale (Změnit velikost), Bend (Ohnout), Extend (Prodloužit) a Trim (Oříznout). Tato metoda je jednoduchý a snadný způsob, jak vytvořit nosníkové struktury.

   • Hrany tělesa nebo povrchu: Tuto metodu použijte, pokud máte geometrii tělesa, kterou chcete použít jako referenční geometrii pro nosníky. Chcete-li například z nosníků vytvořit jednoduchou pravoúhlou klec, nakreslete obdélník, vtáhněte jej do tělesa a přiřaďte nosníky všem hranám. Změníte-li těleso, potom se nosníky dynamicky aktualizují, aby odpovídaly umístění a délce hran. K vytvoření náročných změn geometrie, které řídí změny struktury nosníků, lze použít jakékoli z modelovacích nástrojů SpaceClaim.

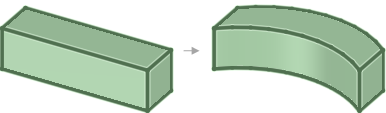

     Nosníky jsou například přiřazeny k hranám pravoúhlého dílu zobrazeného níže, a poté jsou hrany ohnuty. Při změně tělesa jsou nosníky automaticky aktualizovány.



   • Dva body nebo středové body v modelu: Pro definování přímého segmentu nosníku můžete použít libovolné dva body v modelu. Roviny mohou být použity k vytvoření „etap“ nebo dalších umístění ke kterým nebo z kterých se definují nosníky. Nosník může být vytvořen k průsečíku jakékoli roviny s jakoukoli hranou. Je-li definující rovina přemístěna, všechny související nosníky dynamicky aktualizují svá umístění. Pomocí této metody můžete vytvářet sofistikované věžové příhradové konstrukce a tyto konstrukce budou snadno přizpůsobitelné nepředvídaným změnám návrhu.

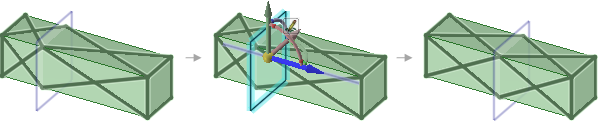

     V níže uvedeném příkladu byl jeden konec každého diagonálního nosníku vytvořen v průsečíku roviny a tělesa. Nosníky se změní, když se rovina přesune.



2. Klepněte na Profiles (Profily) ve skupině Nosníky na záložce Připravit.

   Tento nástroj vám umožní přidat profil do vaší konstrukce.

3. Vyberte profil z knihovny nebo klepněte na Další profily, chcete-li načíst profil, který je uložen jako soubor SCDOC.

   Viz Změna profilů nosníku.

   Stejný profil může být referencí pro více než jeden nosník, takže charakteristiky všech nosníků používajících tento profil se změní, pokud profil upravíte.



4. Klepněte na Create (Vytvořit) ve skupině Nosníky na záložce Připravit.

   Nástroj Create (Vytvořit) je aktivní, když vyberete profil, který je přidán do dokumentu vašeho návrhu. Tento nástroj vám umožní vytvořit dráhu nosníku.

5. Vyberte hrany nebo body k definování dráhy:

   • Klepněte na ikonu nástroje Select Point Chain (Vybrat řetězec bodů) a poté vyberte hranu nebo křivku, nebo klepněte na řadu bodů k vytvoření dráhy.
   • Klepněte na ikonu nástroje Select Point Pairs (Vybrat páry bodů) a poté vyberte počáteční a koncový bod dráhy.

     Můžete použít průsečíky a středové body na hranách a dalších nosnících. Klepněte na malé trojúhelníky na koncových bodech a ve středu, když držíte ukazatel myši nad hranou nebo nosníkem.

   Viz Vytvoření nosníku.

Ve stromové struktuře je pro nosníky vytvořena složka Nosníky a pro profily je vytvořena složka Profily nosníků:

Název profilu se zobrazí v závorkách za názvem nosníku ve stromové struktuře.

Vyjmutí nosníků z těles

Pokud jste již modelovali nosník, můžete jej převést na objekt nosníku. Viz Vyjmutí nosníku z tělesa.

Nosníky a ANSYS

Pokud odešlete návrh s nosníky do aplikace ANSYS, je pro každý objekt nosníku odesláno následující:

• ProfilÚsečka v prostoru, obrys objektu, používá se pro popis objektů při tažení nebo prolínání. a dráha

• Vlastnosti nosníku

• Vlastnosti profilu

• Vlastnosti materiálu

Do dokumentu vašeho návrhu můžete importovat skupiny z profilu nosníku, což je zpřístupní pro změny v rámci ANSYS. SkupinySady objektů, které se zobrazují na záložce Skupiny. Skupinu můžete vytvořit z libovolné sady vybraných objektů. V rámci skupiny jsou uchovávány informace jako výběr, Alt+výběr, přesunutí kotevních bodů, osy a kóty měřítka. jsou pojmenovány na základě názvu profilu jako <profile name>_<group name>.

Nosníky a sdílená topologie

Nosníky mohou sdílet topologii s plochami, když:

• Koncový bod nosníku leží na ploše.



• Dráha nosníku leží v ploše.

• Nosník protíná plochu v bodě.

Nosníky a plochy musí být ve stejné součásti, tato součást musí být nastavena na sdílení a možnost smíšeného importu v aplikaci Workbench musí být nastavena na čáry a plochy. Viz Sdílená topologie v aplikaci ANSYS ohledně dalších informaci o sdílené topologii.

Zvýraznění nosníku

Následující tabulka uvádí, jak nosníky, čáry skici a hrany vypadají, když jsou zvýrazněné a vybrané:

ObjektJakýkoliv prvek rozpoznatelný nástroji. 3D objekty zahrnují vrcholy, hrany, plochy, povrchy, tělesa, náčrty, roviny, osy a počátky. 2D objekty zahrnují body a čáry.	Zvýrazněný	Vybraný	Vybraný a zvýrazněný
Nosník
Skica
Hrana3D objekt složený ze samostatného vnějšího ohraničení funkce. Čára nakreslená na 2D ploše se stává hranou, když svoji skicu vytáhnete do 3D prostoru.
