Profily nosníků



Profily se nalézají ve složce Profily nosníků ve stromové struktuře.

Chcete-li změnit profil pro nosník

  1. Vyberte nosník ve stromové struktuře nebo v okně návrhu.

  2. Klepněte na Profiles (Profily) ve skupině Nosníky na záložce Připravit.

  3. Vyberte profil ze seznamu nebo knihovny.

    Název nosníku ve složce Nosníky se změní na název profilu a nový profil je přidán do složky Profily nosníků.

Chcete-li zobrazit vlastnost profilu nosníku

Vyberte profil nosníku ve složce Profily nosníků ve stromové struktuře.

Vlastnosti profilu jsou zobrazeny v panelu Vlastnosti. Tyto vlastnosti jsou jen pro čtení a nelze je změnit.

Viz Vlastnosti nosníku.

Chcete-li upravit profil

  1. Klepněte pravým tlačítkem myši na profil ve stromové struktuře.

  2. Vyberte Upravit profil nosníku.

    ProfilClosed se otevře jako skica v novém okně návrhu.

  3. Změňte profil, jako byste změnili skicu.

    Každý profil má řídící rozměry nastavené v panelu SkupinyClosed, a každý rozměr anotace je označen, aby bylo patrné, které skupině odpovídá. Chcete-li pozměnit profil, můžete tyto rozměry změnit. Viz Práce se skupinami.

Chcete-li nastavit výchozí profil

  1. Zrušte svůj výběr klepnutím na prázdný prostor v okně návrhu.

  2. Klepněte na Profiles (Profily) ve skupině Nosníky na záložce Připravit.

  3. Vyberte profil ze seznamu nebo knihovny profilů.

    Nové nosníky vytvořené během této relace budou používat tento profil jako výchozí.

    Výchozí profil není trvalý a bude zrušen při restartování [% = General.ProductName%].

Chcete-li odstranit profil ze složky Profily nosníku

  1. Vyberte profil ve stromové struktuře.

  2. Klepněte na Profiles (Profily) ve skupině Nosníky na záložce Připravit.

  3. Klepněte na Odstranit profil.

Příklad

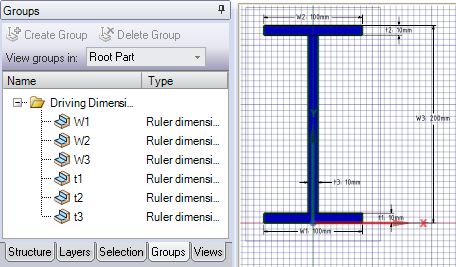

Štítky rozměrů anotací na profilu nosníku korespondují s názvy skupin.
