Změna orientace nosníku

Online nápověda aplikace SpaceClaim

You are here: Příprava návrhů pro analýzu > Nosníky > Změna orientace nosníku

Orientace nosníku

Pomocí tohoto nástroje můžete změnit směr nosníku, otáčet jím kolem jeho bodu ukotvení a odsadit jej od bodu ukotvení.

Klepněte na Orient (Orientovat) ve skupině Nosníky na záložce Připravit.
Vyberte nosník ve stromové struktuře nebo v okně návrhu.

Můžete klepnout na Zobrazit ve skupině Nosníky a změnit režim zobrazení na Pevné nosníky, zatímco nástroj Orient (Orientovat) je aktivní. Je možné, že to budete chtít takto provést, abyste viděli nosník.
(Volitelné) Klepněte na ikonu nástroje Orient to Object (Orientovat na objekt) nebo podržte klávesu Alt a vyberte referenční objekt, a nosník bude orientován ve směru Z projekce roviny vybraného objektu.

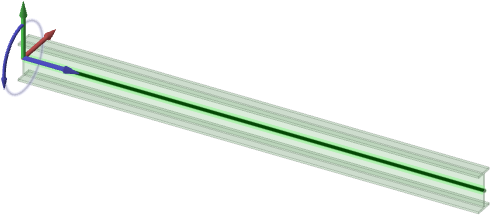

Použijte modré šipky pro změnu orientace nosníku:
- Klepněte na přímou modrou šipku (osa X), chcete-li obrátit směr nosníku.
- Přetáhněte zakřivenou modrou šipku, chcete-li otočit nosník kolem jeho bodu ukotvení.
- Poklepejte na zakřivenou modrou šipku, chcete-li otočit nosník o 90°.
- Přetáhněte červenou nebo zelenou šipku (osy Y a Z), chcete-li nosník odsadit.

Následující ikony nástrojů vám pomůžou projít tímto procesem:

	Ikona nástroje Select (Vybrat) je ve výchozím nastavení aktivní. Taoto ikona nástroje vám umožní vybrat objekt nosníku, který chcete přeorientovat.
	Ikona nástroje Orient to Object vám umožní vybrat plochu, hranu nebo osu, a orientovat nosník do tohoto směru.

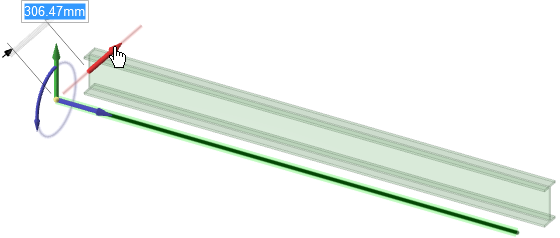

Odsazení nosníku podél osy Y.
