Pohledy přerušených řezů

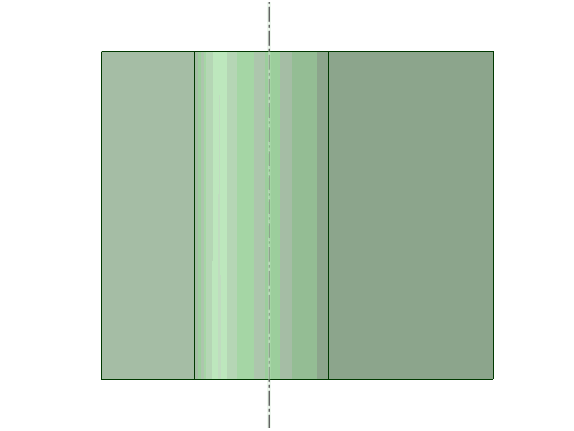

Pohledy přerušených řezů zobrazují vnitřní podrobnosti v části existujícího pohledu. Vyberte připojovací bod v pohledu, nastavte hloubku řezu a naskicujte ohraničení řezu. OblastPři skicování tvarů ve 2D pomocí nástrojů skicování jsou vytvářeny oblasti pomocí ukončených nebo protínajících se čar. Oblasti se stanou tělesy a čáry se změní na hrany v případě vytažení vaší skici do 3D podoby pomocí nástroje Pull (Vytáhnout). uvnitř ohraničení se vyříznuta do hloubky řezu za účelem odkrytí vnitřních podrobností.

Chcete-li vytvořit pohled přerušeného řezu

1. Nastavte připojovací bod výběrem bodu někde na modelu uvnitř pohledu výkresu.

2. Nastavte hloubku.

   • Výchozí hodnota je nula.

   • Je-li připojovací bod na ose otvoru, nulová hloubka vytvoří řez středem otvoru.

3. Vyberte typ ohraničení:

   • Kružnice

   • Splajn

4. Naskicujte ohraničení řezu.

5. PohledNastavení orientace, které můžete použít na svůj návrh, včetně otočení, posunutí a zvětšení/zmenšení. Tato nastavení můžete nastavit individuálně nebo můžete použít jedno z přednastavených zobrazení: Trimetrické, Izometrické, Shora, Zdola, Zepředu, Zezadu, Zprava, Zleva. Také můžete zvolit Zachytit zobrazení a kliknout na plochu pro její zobrazení shora. je vytvořen.

Chcete-li změnit styl čáry pohledu ohraničení

1. Otevřete možnosti SpaceClaim
2. Klepněte na Detailování
3. Otevřete stránku Všeobecné možnosti
4. V možnostech Stylu čáry vyberte Hrany oříznutí přerušeného řezu
5. Vyberte z:
   • Tenká
   • Střední
   • Silná

Chcete-li upravit pohled přerušeného řezu

1. Přesuňte ukazatel myši nad hranici oříznutí, chcete-li ji zvýraznit pro výběr
2. Vyberte ohraničení
3. Proveďte kterýkoliv z následujících úkonů:
   • Přetáhněte hranici za účelem změny velikosti oblasti
   • Vyberte ukotvení a přetáhněte jej do nového umístění
   • Změňte hloubku v panelu Vlastnosti
   • Odstraňte řez
