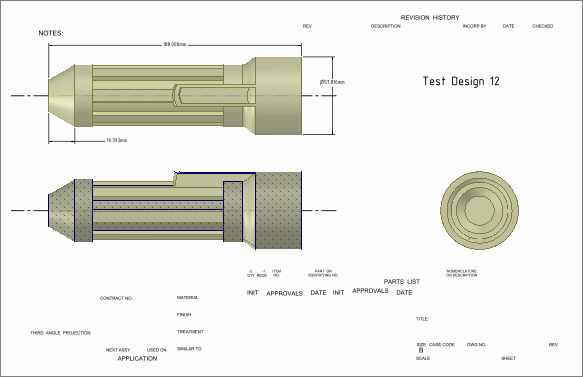

Listy výkresu

Klepněte pravým tlačítkem myši na list ve stromové struktuře a z kontextové nabídky vyberte Otevřít list.



Klepněte pravým tlačítkem myši na list ve stromové struktuře a z kontextové nabídky vyberte Odstranit.

Okno listu výkresu se zavře. V případě, že na list výkresu již neodkazují žádné jiné otevřené dokumenty návrhu, odstraní se z aktivní paměti. List výkresu není odstraněn z jiných dokumentů, které na něj odkazují.



List výkresu můžete orientovat pomocí běžných kombinací myši + klávesy a příkazů nabídky. Například můžete stisknout prostřední tlačítko myši a přetáhnutím list výkresu otočit. Viz Orientování.

Klepněte pravým tlačítkem myši kdekoli na listu výkresu a z kontextové nabídky vyberte PohledNastavení orientace, které můžete použít na svůj návrh, včetně otočení, posunutí a zvětšení/zmenšení. Tato nastavení můžete nastavit individuálně nebo můžete použít jedno z přednastavených zobrazení: Trimetrické, Izometrické, Shora, Zdola, Zepředu, Zezadu, Zprava, Zleva. Také můžete zvolit Zachytit zobrazení a kliknout na plochu pro její zobrazení shora. > Plochý pohled, chcete-li zobrazit list v předním pohledu.

Listy výkresu mají samostatně pojmenované pohledy na záložce Pohledy. Jedná se o pohledy používané k orientování listu v oblasti návrhu. Výchozí pojmenované pohledy jsou

• Domů: Změní pohled na přední pohled ve výchozím nastavení. Lze jej nastavit na jiný pohled.

• Kolmý pohled: Změní pohled na přední pohled podle plochy, kterou jste vybrali. Pokud není nic vybráno, je list orientován na okno výkresu.

• Plochý pohled: Změní pohled na přední pohled pro list výkresu.

Viz Přizpůsobení pohledů.



Klepněte pravým tlačítkem myši na rovinu anotace ve stromové struktuře a vyberte Zobrazit všechny kóty, chcete-li zobrazit všechny anotace návrhu na této rovině. Klepněte na anotaci, kterou chcete upravit. Změny provedené na listu výkresu se objeví také v návrhu.



Stromová strukturaZobrazení na panelu Struktura, které znázorňuje veškeré objekty vašeho návrhu. Jednotlivé uzly stromové struktury můžete rozbalit nebo sbalit pro zobrazení požadovaných objektů. Objekty můžete přejmenovat, vytvořit, upravit, nahradit a vymazat, a také můžete pracovat se součástmi. ve výkresu zobrazí součásti návrhu pod každým výkresem. Můžete:

• Skrýt nebo zobrazit pohled: Zaškrtněte nebo zrušte zaškrtnutí políčka vedle pohledu ve stromové struktuře. Můžete také klepnout pravým tlačítkem myši na pohled na listu výkresu a z kontextové nabídky vybrat Skrýt.
• Skrýt nebo zobrazit součást ve všech pohledech: Klepněte pravým tlačítkem myši na součást ve stromové struktuře a z kontextové nabídky vyberte Skrýt ve všech pohledech nebo Zobrazit ve všech pohledech.
• Skrýt nebo zobrazit součást v určitém pohledu: Zaškrtněte nebo zrušte zaškrtnutí políčka vedle součásti ve stromové struktuře.

• Skrýt nebo zobrazit objekt ve všech pohledech: Klepněte pravým tlačítkem myši na objekt ve stromové struktuře a z kontextové nabídky vyberte Skrýt ve všech pohledech nebo Zobrazit ve všech pohledech.

• Skrýt nebo zobrazit objekt v určitém pohledu: Klepněte pravým tlačítkem myši na objekt na listu výkresu a z kontextové nabídky vyberte Skrýt ve vybraném pohledu. Zaškrtněte políčko ve stromové struktuře, chcete-li obnovit viditelnost.

• Izolovat těleso v pohledu: Klepněte pravým tlačítkem myši na těleso ve stromové struktuře a z kontextové nabídky vyberte Izolovat ve vybraném pohledu. Můžete také klepnout pravým tlačítkem myši na plochu tělesa na listu výkresu. Veškerá geometrie kromě vybraného objektu v pohledu zmizí. Tato možnost není k dispozici pro součásti.
• Skrýt individuální křivku v instanci součásti: Klepněte pravým tlačítkem myši na křivku a z kontextové nabídky vyberte Skrýt. Můžete také zaškrtnout nebo zrušit zaškrtnutí políčka vedle křivky ve stromové struktuře.

Stromová strukturaZobrazení na panelu Struktura, které znázorňuje veškeré objekty vašeho návrhu. Jednotlivé uzly stromové struktury můžete rozbalit nebo sbalit pro zobrazení požadovaných objektů. Objekty můžete přejmenovat, vytvořit, upravit, nahradit a vymazat, a také můžete pracovat se součástmi. zobrazuje smíšený stav viditelnosti pro jakékoliv objekty skryté v pohledu, jak je znázorněno na obrázku níže.

Viditelnost na listu výkresu je nezávislá na viditelnosti modelu v okně návrhu.

Vložíte-li model do nového dokumentu, model se zobrazí s viditelností, která je uložena v dokumentu. Po vložení modelu je viditelnost objektů nezávislá na uloženém dokumentu.

Když vytvoříte nový pohled (všeobecný pohled, promítnutý pohled, průřez nebo detailní pohled) v listu výkresu z existujícího pohledu na vašem listu výkresu, viditelnost objektů se zkopíruje do nového pohledu.



Klepněte pravým tlačítkem myši na kořenový uzel na panelu StrukturaSnímky, které můžete vytvářet pro zvýraznění a znázornění rozdílů mezi verzemi návrhu. listu výkresu a vyberte Otevřít kořenový díl.

V listu výkresu, který je otevřený z dokumentu návrhu obsahujícího pouze součásti, klepněte pravým tlačítkem myši na kořenový uzel součásti a vyberte tuto možnost, chcete-li zobrazit dokument návrhu pro kompletní sestavu. V listu výkresu bez jakýchkoliv pohledů klepněte pravým tlačítkem myši na kořenový uzel Listy výkresu a vyberte tuto možnost, chcete-li zobrazit dokument návrhu pro sestavu.
