Přerušené pohledy

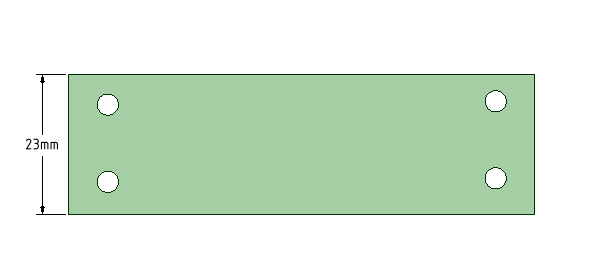

Přerušené pohledy jsou způsob, jak zkrátit dlouhá zobrazení beze změny měřítka.

Když přerušíte pohled, je vytvořen nový pohled a jak původní, tak i nový pohled jsou převedeny na částečné pohledy. Zarovnání je nastaveno tak, aby odpovídalo orientaci řezu.

Chcete-li vytvořit přerušený pohled rozdělený rovnou čárou

1. Zkontrolujte možnosti pro Styl čáry v části Obecné v možnostech Detailování.

   • V rámci Typ objektu vyberte Hrany oříznutí přerušeného pohledu

   • Nastavte styl, tloušťku, barvu a rozsah podle potřeby

2. Klepněte na nástroj Broken (Přerušený) na záložce Podrobnosti ve skupině Pohledy.

3. Nastavte následující možnosti (uloženy do paměti po dobu relace):

   • Směr řezu: Horizontální, vertikální, nebo zarovnaný podle geometrie.

   • ČáraRovná čára, oblouk nebo křivka v režimu Skicování nebo v rovině návrhu. Čáry mají délku, ale ne žádnou plochu. Pokud vytáhnete skicu do 3D prostoru pomocí nástroje Pull (Vytáhnout), stanou se z čar hrany. přerušení: Nastavte na Rovný řez (druhá možnost je Ruční řez pomocí splajnu)

   • Výchozí mezera: Nastaví počáteční mezeru mezi rozdělenými částmi přerušeného pohledu.

4. Vyberte umístění pro první čáru řezu. Modrá čára zvýrazňuje umístění řezu. Pokud Směr řezu je Zarovnán podle geometrie, orientace řezu bude kolmá k vybrané geometrii.

5. Vyberte umístění pro druhou čáru řezu, chcete-li vytvořit přerušení pohledu. Modrá čára zvýrazňuje umístění řezu. Pokud Směr řezu je Zarovnán podle geometrie, orientace řezu bude rovnoběžná s první čárou řezu.

6. PohledNastavení orientace, které můžete použít na svůj návrh, včetně otočení, posunutí a zvětšení/zmenšení. Tato nastavení můžete nastavit individuálně nebo můžete použít jedno z přednastavených zobrazení: Trimetrické, Izometrické, Shora, Zdola, Zepředu, Zezadu, Zprava, Zleva. Také můžete zvolit Zachytit zobrazení a kliknout na plochu pro její zobrazení shora. je vytvořen s výchozí mezerou nastavenou v možnostech přerušeného pohledu.

7. Stiskněte klávesu Esc nebo S, chcete-li ukončit nástroj.

Chcete-li vytvořit přerušený pohled rozdělený načrtnutým splajnem

1. Klepněte na nástroj Broken na záložce Podrobnosti ve skupině Pohledy.

2. Nastavte následující možnosti (uloženy do paměti po dobu relace):

   • Směr řezu: Horizontální, vertikální, nebo zarovnaný podle geometrie.

   • ČáraRovná čára, oblouk nebo křivka v režimu Skicování nebo v rovině návrhu. Čáry mají délku, ale ne žádnou plochu. Pokud vytáhnete skicu do 3D prostoru pomocí nástroje Pull (Vytáhnout), stanou se z čar hrany. přerušení: Nastavte na Ruční řez pomocí splajnu (druhá možnost je Rovný řez)

   • Výchozí mezera: Nastaví počáteční mezeru mezi rozdělenými částmi přerušeného pohledu.

3. Vyberte umístění pro přerušení. Aplikace přejde do režimu skicování splajnu.

4. Naskicujte splajn a dokončete jej poklepáním.

5. Dělící splajn je zobrazen modře. Chcete-li nakreslit jiný splajn, musíte restartovat nástroj.

6. Vyberte umístění pro druhý splajn.

7. PohledNastavení orientace, které můžete použít na svůj návrh, včetně otočení, posunutí a zvětšení/zmenšení. Tato nastavení můžete nastavit individuálně nebo můžete použít jedno z přednastavených zobrazení: Trimetrické, Izometrické, Shora, Zdola, Zepředu, Zezadu, Zprava, Zleva. Také můžete zvolit Zachytit zobrazení a kliknout na plochu pro její zobrazení shora. je vytvořen s výchozí mezerou nastavenou v možnostech přerušeného pohledu.

8. Stiskněte klávesu Esc nebo S, chcete-li ukončit nástroj.

Práce s přerušenými pohledy

• Obě místa přerušení musí být vybrána ve stejném pohledu (to je automaticky vynuceno nástrojem).

• V jednom pohledu můžete vytvořit více přerušení.

• Při vkládání nového přerušení v pohledu nemohou nové čáry přerušení protínat žádné již existující čáry přerušení.

Chcete-li odstranit přerušený pohled

1. Zatímco pracujete s nástrojem Select (Vybrat), přesuňte ukazatel myši nad přerušení.
2. Zobrazí se úchyt.



3. Vyberte a odstraňte úchyt.
   • Úchyt je odstraněn
   • PohledNastavení orientace, které můžete použít na svůj návrh, včetně otočení, posunutí a zvětšení/zmenšení. Tato nastavení můžete nastavit individuálně nebo můžete použít jedno z přednastavených zobrazení: Trimetrické, Izometrické, Shora, Zdola, Zepředu, Zezadu, Zprava, Zleva. Také můžete zvolit Zachytit zobrazení a kliknout na plochu pro její zobrazení shora. je také odstraněn

Chcete-li změnit úhel existující čáry řezu

1. Vyberte čáru přerušení
2. Vyberte vlastnost Úhel
3. Obě strany jsou zkosené podle specifikované hodnoty v poměru k původnímu řezu.

Chcete-li přesunout sadu přerušených pohledů

1. Poklepejte na libovolný pohled v sadě pohledů.
2. Všechny části pohledu jsou zvýrazněny.



3. Přesuňte pohledy podle potřeby.
