Kopírování hran a ploch

Pomocí možnosti VysunoutVytažení plochy podél jejích hran. Hrany se prodlužují pro ohraničení vytlačené plochy, vytváří novou část definovanou hranami. hranu nástroje Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) můžete kopírovat hrany a plochy. Můžete také kopírovat okraje a plochy pomocí nástroje Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.).

Při kopírování a vkládání hrany nebo povrchu jako křivky nebo čáry jsou čáry umístěny na aktivní vrstvě a zůstanou vybrány, dokud nezrušíte výběr. Tato funkce je užitečná, pokud potřebujete referenci pro přepracování povrchu.

Chcete-li zkopírovat hranu nebo hrany

1. Klepněte na Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte hranu nebo hrany, které chcete zkopírovat. Dvakrát klikněte a vyberte tečný řetězec.

3. Vyberte možnost Kopírovat hranu na panelu Možnosti nebo z mini-panelu nástrojů.

   Hranu můžete kopírovat také stisknutím klávesy Ctrl + přetáhnutím s vybranou Otočnou hranou nebo Výsuvnou hranou.

   Šipka Vytáhnutí se změní, aby ukázala dva směry, ve kterých můžete vytvářet kopie hrany. Jedna šipka je zvýrazněna a ukazuje hlavní směr.

4. Ukazuje-li šipka směr, ve kterém chcete kopírovat hranu, a není zvýrazněna, klepnutím na šipku nebo stisknutím klávesy Tab můžete změnit směr.

5. Přetáhněte hranu ve směru zvýrazněné šipky VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso..

   Během vytáhnutí se zobrazí vzdálenost mezi zkopírovanou hranou a novou hranu. Při vytváření vnější hrany je vytvořena plocha mezi zkopírovanou hranou a novou hranou.

Stiskněte klávesu Ctrl a přetažením zkopírujte vybranou plochu.

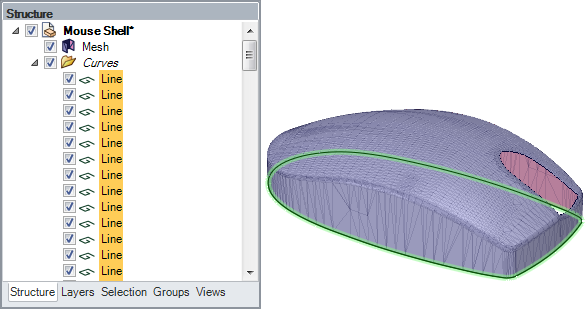

Kopírování hran sítě

Při kopírování a vkládání hran sítě je výsledkem lomená čára.

Příklady

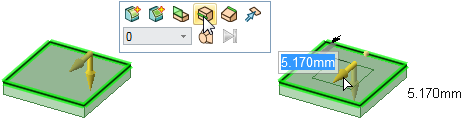

Kopírování hran za účelem vytvoření nových hran na ploše

Při kopírování hrany se hrana přizpůsobí geometrii tělesa

Kopírování kulaté plochy
