Přesouvání

Nástroj Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) používejte k přesouvání libovolného objektu ve 2D nebo 3D zobrazení, včetně zobrazení výkresu. Chování nástroje Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) se změní na základě toho, co vyberete.

• Pokud vyberete celý objekt, např. těleso, povrch nebo skicu, můžete přesouvat nebo otáčet celý objekt.

• Můžete přesunout jednu stranu tělesa, povrchu nebo skici ke zvětšení nebo zmenšení velikosti objektu.

• Pokud přesunete objekt do jiného objektu ve stejné součásti, menší objekt se sloučí do většího a přijme vlastnosti většího objektu.

• Přesunutím součásti se přesune vše, co je v součásti obsaženo.

• Můžete přesouvat kruhovou hranu plochého povrchu stejným způsobem ,jako přesouváte kruhovou skicovou křivku.

• Drátěná tělesa, vybrané drátěné fasety a drátěné smyčky ohraničení můžete také přesouvat.

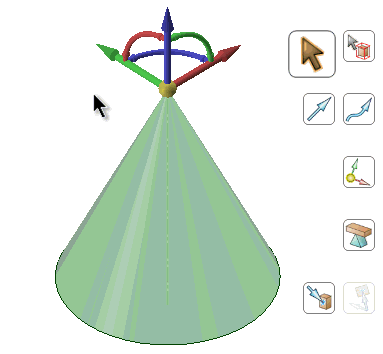

• Přesunutím vrcholu kuželu se změní jeho výška. Ukotvěte nástroj Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) do vnější plochy a budete moci změnit velikost kuželu.

Když přesunete součást, která byla sestavena pomocí omezení sestavy, ovládací prvek Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) bude umístěn v omezení a osy, které budou omezeny, budou neaktivní. Pokud omezení sestavy umožňují pouze pohyb jedním směrem, potom bude tento směr automaticky zvolen. Pokud například přesouváte součást s omezenými středovými osami, ovládací prvek Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) je umístěn na osu a vy můžete součástí pohybovat pouze ve směrech, které zachovají tyto osy vyrovnané.

Pokud bude ovládací prvek Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) neaktivní, zkontrolujte stromovou strukturu, abyste stanovili, zda pro danou součást, kterou se snažíte přesunout existuje stav sestavy.

Odsazení, zrcadlo a koaxiální odvozené vztahy přesunutí také ovlivňují.

Pokud jste otevřeli záložku Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. s vybranými vlastnostmi plechu, nástroj Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) bude fungovat tak, jak funguje v možnosti Plech. Aby fungoval jako obvykle, klikněte pravým tlačítkem myši na plechový díl ve stromové struktuře a vyberte v kontextové nabídce Suspend Sheet Metal (Pozastavit plech).

Přesouvání objektů

1. Klikněte na PřesunoutNástroj používaný pro přenesení nebo otočení geometrie. ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte objekty, které chcete přesunout.

3. Vyberte následující možnosti:

   • Move Grid (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie. mřížku): Vyberte tuto možnost k přesunutí skicové mřížky.
   • Ruler (Pravítko): Jakmile vyberete osu na ovládacím prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.), vyberte tuto možnost a klikněte na hranu nebo plochu k ukotvení pravítka. Pravítko se orientuje podél zvolené osy ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.). Zadejte hodnotu pro použití pravítka k měření přesunutí.
   • Create patterns (Vytvořit vzory): Tuto možnost vyberte, pokud chcete vytvořit vzor tažením vybraných objektů pomocí nástroje Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.). Tažením se vytvoří kopie vybraného objektu, přesune se na nové místo a vytvoří se vztah vzoru. Možnost Maintain orientation (Zachovat orientaci) vyberte, pokud chcete zachovat počáteční orientaci původního objektu, když otočíte nebo přesunete vzor. Viz Vytvoření vzoru.
   • Detach first (OdpojitVytvoří oddělené povrchy z jednotlivých částí skici, objektů nebo ploch ve 3D prostoru. Je možné oddělovat a přesouvat výčnělky pomocí volby Nejprve oddělit nástroje Move (Přesunout). první): Odpojte vybrané výstupky nebo zapuštění, přesuňte je a znovu je připojte na novém místě.
   • Maintain sketch connectivity (Zachovat skicové spojení): Zachová spojení mezi skicovou křivkou a dalšími křivkami, které sdílejí její koncové body. Pokud zrušíte výběr této možnosti a posunete skicovou křivku, křivka bude na ostatních křivkách nezávislá.
   • Remember orientation (Zapamatovat orientaci): Nastaví orientaci nástroje Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) pro daný objekt. Orientace je zapamatována pouze pro aktuální relaci. Orientaci ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) můžete změnit pomocí ikony nástroje Direction (Směr), podržením klávesy Alt a výběrem referenčního objektu nebo tažením kuličky na osách ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.). V rozbalovacím seznamu vpravo od možnosti můžete vybrat následující možnosti:
     • Default (Výchozí): Orientace ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) je stanovena objektem, který vyberete.
     • Global (Globální): Uloží aktuální orientaci ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) a tato orientace bude použita pro všechny objekty.
     • Per Object (Pro objekt): Uloží aktuální orientaci ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) pro vybraný objekt. Když vyberete objekt znovu s aktivním nástrojem Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.), ovládací prvek Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) bude orientován ve své uložené orientaci.

4. Klikněte na osu a táhněte daným směrem za účelem posunutí zvoleného objektu.

   ČáraRovná čára, oblouk nebo křivka v režimu Skicování nebo v rovině návrhu. Čáry mají délku, ale ne žádnou plochu. Pokud vytáhnete skicu do 3D prostoru pomocí nástroje Pull (Vytáhnout), stanou se z čar hrany. se prodlouží z osy ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) a naznačí směr, který zvolíte pro pohyb.

   Pokud se přesunutí nezdaří, ovládací prvek Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) bude přemístěn na poslední platné místo a orientaci. Pokud se pokoušíte přesunout výstupek obklopený zaoblenými plochami, možná budete chtít využít vyplnění zaoblení.

5. Můžete také stisknout klávesu Alt + vybrat rovinu mezi ovládacími prvky Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) k vyvolání pohybu volným přetažením v rámci dané roviny. Umístěte nástroj Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) na libovolný přesunutelný objekt a potom podržte klávesu Alt. Mezi ovládacími prvky Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) se objeví čtvrtkruhové roviny. Výběrem jedné se změní kurzor na kurzor volného přetažení a umožní tak volné přesunutí v rámci roviny. Vyberte libovolný ovládací prvek Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.), pokud chcete volné přetažení deaktivovat.

Kurzor nemusí být na ose, aby bylo možné jím přesouvat vybraný objekt. Ve skutečnosti bude asi jednodušší ovládat přesunutí, pokud potáhnete v určité vzdálenosti od subjektu a ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.).



Příklady

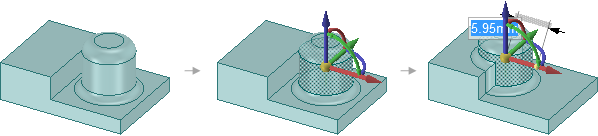

Přesunutí výstupku se zaoblením, které protíná stupňovité těleso, pomocí možnosti Detach first (OdpojitVytvoří oddělené povrchy z jednotlivých částí skici, objektů nebo ploch ve 3D prostoru. Je možné oddělovat a přesouvat výčnělky pomocí volby Nejprve oddělit nástroje Move (Přesunout). první).



Přesunutí kruhové hrany po povrchu

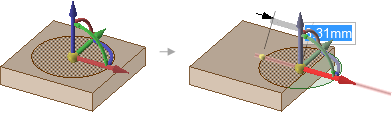

Přesunutím obtisknuté plochy z plochy tělesa se vytvoří povrch.



Přesunutí obtisknutých hran na ploše a úprava jiných průnikových obtisknutých hran podle potřeby. Výše uvedené příklady ukazují, jak jsou hrany upraveny, když se obtisknuté oblasti přesunou.

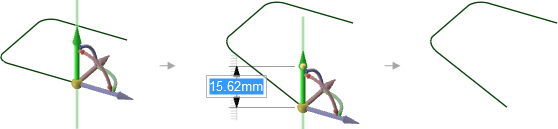

Přesunutí koncového bodu segmentu přímky, která má tečný oblouk na svém druhém konci, se změní oblouk tak, že zůstane tečný k segmentu přímky, když přesunete její koncový bod.

Přesunutí ve vztahu k ostatním objektům

• Snap to a co-planar face (Přichytit ke koplanární ploše): Podržte klávesu Shift během tažení, aby došlo k přichycení ke koplanárním plochám, když je ovládací prvek Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) ukotven k rovinné ploše.

• Move an object up to another object (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie. objekt až k dalšímu objektu): Klikněte na ikonu nástroje Up To (Až do), chcete-li přesunout objekty tak, že střed ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) sousedí s objektem.

• Orient an object to another object (Orientovat objekt na další objekt): Vyberte objekt k přesunutí a osu ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.), potom klikněte na ikonu nástroje Orient to Object (Orientovat na objekt) a vyberte druhý objekt. Vybraný objekt se otočí tak, že vybraná osa ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) bude vyrovnána s druhým objektem.

Změna umístění kotvy ovládacího prvku Move (Přesunout)

• Táhněte za kulový žlutý střed na ovládacím prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.)

• Klikněte na nástroj Anchor (Kotva) a vyberte plochu, hranu nebo vrchol, na který chcete ovládací prvek Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) umístit.

• Můžete také kliknout na nástroj Origin (PočátekNulový bod v souřadnicovém systému. Počátek můžete vložit na libovolné místo ve svém návrhu, kde může být ukotven nástroj Move (Přesunout), což vám umožňuje kótovat od počátku nebo do počátku rychle přesunout skicovou mřížku. Také můžete vložit počátek do hmotného nebo objemového středu tělesa.)  na záložce Vložit, chcete-li vložit počátek na libovolné místo ve vašem návrhu, kam chcete ukotvit nástroj Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.)

Kulový žlutý střed se změní na modrou kostku, když je ovládací prvek Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) ukotven.

Změna směru nebo trajektorie přesunutí

• Táhněte jednu s malých kuliček na ose otáčení za účelem změny orientace ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) nebo změňte rozměr orientace zadáním úhlu otáčení během tažení, následně stiskněte klávesu Enter.

• Můžete také stisknout klávesu Alt + kliknout na bod nebo čáru nebo kliknout na ikonu nástroje Move Direction (Směr přesunutí), poté klikněte na bod nebo čáru za účelem orientace jedné z os ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) směrem k danému bodu nebo podél dané čáry.

  Pokud stisknete klávesu Alt + kliknete na trajektorii, můžete se posouvat po trajektorii. Stiskněte klávesy Ctrl + Alt + klikněte za účelem přidání sousedních čar nebo hran do trajektorie.

  Pokud stisknete klávesu Alt + kliknete na rovinu, směr pohybu se nastaví kolmo k rovině.

Příklad

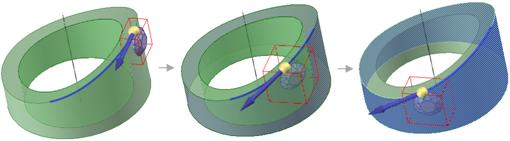

Kolmo k povrchu – Při přesouvání diamantu po zvolené trajektorii stiskněte klávesy Ctrl + Alt + klikněte na plochu válce pro nastavení orientace diamantu kolmo k válci.



Měření velikosti přesunutí

1. Dodržujte kroky pro přesunutí objektu.

2. Po kliknutí na osu na ovládacím prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) klikněte na Ruler (Pravítko) na panelu Možnosti.

3. Klikněte na hranu nebo plochu k ukotvení pravítka.

   Pravítko se orientuje podél zvolené osy ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.).

4. Zadejte vzdálenost a stiskněte klávesu Enter.



Kopírování objektu pomocí nástroje Move (Přesunout)

• Stiskněte klávesu Ctrl ke kopírování objektu vybraného pro přesunutí a umístěte jej na místo, na které provedete přetažení nebo u kterého budete měřit přesunutí.

  K měření vzdálenosti přesunutí můžete stisknout mezerník.

• Dvakrát klikněte na ikonu nástroje Up To (Až do) k vytvoření několika kopií vybraného objektu. Chcete-li režim ukončit, klikněte na jiný nástroj nebo na prázdné místo v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

Příklady

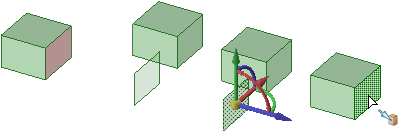

Kopírování červené plochy několikrát dvojitým kliknutím na ikonu nástroje Up To (Až do), aby zůstala aktivní pro více než jedno přesunutí

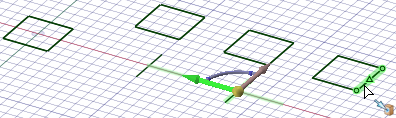

Vytvoření kopií dvojitým kliknutím na ikonu nástroje Up To (Až do) funguje také i skic

Ikony nástrojů

V rámci nástroje Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) existuje několik ikon nástrojů, které vám umožní specifikovat chování nástroje Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.):

	Ikona nástroje Select (Vybrat) je standardně aktivní. Když je tato ikona nástroje aktivní, můžete vybrat plochy, povrchy, tělesa nebo součástí v rámci nástroje Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.).
	Klikněte na objekt ikonou nástroje Select Component (Vybrat součást), pokud chcete vybrat těleso, ke kterému objekt patří. Pokud je těleso jediným objektem v součástí, součást bude vybrána.
	Vyberte bod, vrchol, čáru, osu, rovinu nebo rovinnou plochu ikonou nástroje Move Direction (Směr přesunutí), chcete-li orientovat ovládací prvek Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) a nastavit počáteční směr přesunutí. (ObjektJakýkoliv prvek rozpoznatelný nástroji. 3D objekty zahrnují vrcholy, hrany, plochy, povrchy, tělesa, náčrty, roviny, osy a počátky. 2D objekty zahrnují body a čáry. se nepřesune, dokud neprovedete přetažení.)
	Vyberte soustavu čar nebo hran ikonou nástroje Move Along Trajectory (Přesunou po trajektorii), chcete-li přesunout vybrané objekty po dané trajektorii. Abyste dosáhli nejlepších výsledků, proveďte přesunutí po trajektorii po malých krocích. Pokud je objekt určený k přesunutí výstupkem, bude odpojen a potom znovu připojen na novém místě. Když přesouváte výstupek po trajektorii, zaoblení jsou automaticky odstraněna. Stiskněte klávesy Ctrl + Alt + klikněte na plochu, chcete-li ovládat orientaci přesouvaného objektu nebo objektu s měněným vzorem.
	Vyberte objekt a poté použijte ikonu nástroje Anchor (Ukotvit), chcete-li vybrat plochu, hranu nebo vrchol, který ukotví přesunutí. Můžete ukotvit ovládací prvek Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) k dočasnému objektu, např. průsečíku mezi dvěma osami, a to stisknutím kláves Alt + Shift + kliknutím na oba objekty.
	Vyberte objekt a poté použijte ikonu nástroje Fulcrum (BodSamostatné místo v mřížce skici. 2D objekt, který nemá žádnou výšku, šířku ani délku. Počátek, osa a vrchol představují příklady bodů. Nástroj Point (Bod) můžete použít pro skicování bodu na skicovací mřížce. Body jsou užitečné jako kótovací reference, při rozdělování a pro vytváření bodu na čáře nebo křivce, přes kterou chcete nakreslit kružnici třemi body. otáčení) k přesunutí dalších objektů kolem něj. Vyberte člen vzoru k ukotvení nebo vyberte součást k rozložení sestavy. Viz Přesunutí pomocí ikony nástroje Fulcrum (Bod otáčení).
	Ikona nástroje Move radially about axis (Přesunou radiálně kolem osy) vám umožní vybrat osu, kolem které se vybrané objekty radiálně přesunou. Jakmile osu vyberete, ovládací prvek Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) změní orientaci tak, aby jedna osa byla paralelní s osou přesunutí a jedna osa byla v radiálním směru.
	Jakmile vyberete objekt k přesunutí a osu ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.), použijte ikonu nástroje Up To (Až do) k výběru objektu, ke kterému chcete přesunutí provést. Pokud je vybrána osa ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.), přesunutí je v daném směru limitováno. Pokud nejsou vybrány žádné ovládací prvky, objekt je přesunut, dokud nebude ovládací prvek Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) ležet na zvoleném referenčním bodě. (Ovládací prvek Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) musí být vybrán, aby mohlo dojít k přesunutí až k ose počátku.) Při lineárním pohybu k objektu průsečíku se střed ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) přesune do vybraného objektu. Pokud se dva objekty neprotínají, první objekt se přesune v požadovaném směru až do nejbližšího bodu k druhému objektu. Tuto ikonu nástroje můžete použít na: Výběr bodu v trajektorii nebo osu počátku, ke které chcete provést přesunutí. Přesunutí skicové mřížky v režimech Skica a ŘezRežim návrhu používaný pro úpravu těles pomocí manipulace s jejich hranami a vrcholy v příčném řezu. Zobrazení je odříznuto pro zobrazení vnitřních detailů.. Přesunutí osy tak, aby byla souběžná s jinou osou v tělese. Pokud přesouváte osu vzoru, všechny členy vzoru se přesunou také na nové místo. Můžete dvakrát kliknout na ikonu nástroje Up To (Až do), aby zůstala aktivní. Když je tato ikona nástroje aktivní, bude kopírovat plochy a povrchy namísto jejich přesouvání. Chcete-li tuto ikonu nástroje deaktivovat, znovu na ni klikněte, vyberte jinou ikonu nástroje nebo ukončete nástroj Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.).
	Jakmile vyberete objekt k přesunutí a osu ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.), použijte ikonu nástroje Orient to Object (Orientovat na objekt), abyste mohli kliknout na objekt. Vybraný objekt se otočí až tak, aby vybraná osa ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) byla vyrovnána s objektem, na který jste klikli. Tuto ikonu nástroje můžete také použít k otočení skicové mřížky v režimech Skica a ŘezRežim návrhu používaný pro úpravu těles pomocí manipulace s jejich hranami a vrcholy v příčném řezu. Zobrazení je odříznuto pro zobrazení vnitřních detailů..

Možnosti

V nástroji Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) jsou k dispozici následující možnosti.

• Move Grid (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie. mřížku): Vyberte tuto možnost k přesunutí skicové mřížky.
• Symmetric Move (Symetrické přesunutí): Tuto možnost vyberte k provedení symetrického přesunutí.
• Measure (Změřit): Otevře nástroj Measure (Změřit). Výběr výsledků měření vás vrátí do nástroje Move (Přesunutí). Když vyberete směr přesunutí, hodnota měření se zobrazí v políčku rozměr s šipkou ukazující na měřený objekt. Upravte hodnotu na jednorázové upravení modelu nebo vytvořte skupinu Měření, která může být upravena kdykoli.
• Ruler (Pravítko): Jakmile vyberete osu na ovládacím prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.), vyberte tuto možnost a klikněte na hranu nebo plochu k ukotvení pravítka. Pravítko se orientuje podél zvolené osy ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.). Zadejte hodnotu pro použití pravítka k měření přesunutí.
• Maintain orientation (Zachovat orientaci): Tuto možnost vyberte pro zachování orientace objektu při otáčení nebo přesouvání po trajektorii.
• Create patterns (Vytvořit vzory): Tuto možnost vyberte, pokud chcete vytvořit vzor tažením vybraných objektů pomocí nástroje Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.). Tažením se vytvoří kopie vybraného objektu, přesune se na nové místo a vytvoří se vztah vzoru. Možnost Maintain orientation (Zachovat orientaci) vyberte, pokud chcete zachovat počáteční orientaci původního objektu, když otočíte nebo přesunete vzor. Viz Vytvoření vzoru.
• Detach first (OdpojitVytvoří oddělené povrchy z jednotlivých částí skici, objektů nebo ploch ve 3D prostoru. Je možné oddělovat a přesouvat výčnělky pomocí volby Nejprve oddělit nástroje Move (Přesunout). první): Tuto možnost vyberte k odpojení vybraných výstupků nebo zapuštění, jejich přesunutí a opětovné připojení na novém místě.

• Maintain sketch connectivity (Zachovat skicové spojení): Zachová spojení mezi skicovou křivkou a dalšími křivkami, které sdílejí její koncové body. Pokud zrušíte výběr této možnosti a posunete skicovou křivku, křivka bude na ostatních křivkách nezávislá.

• Keep beam fixed (Ponechat nosník fixovaný): Ta to možnost je pro nosníky a způsobí, že nosník zůstane fixovaný, když se profil od nosníku odsadí. Viz Přesunutí nosníků.

• Remember orientation (Zapamatovat orientaci): Nastaví orientaci nástroje Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) pro daný objekt. Orientace je zapamatována pouze pro aktuální relaci. Orientaci ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) můžete změnit pomocí ikony nástroje Direction (Směr), podržením klávesy Alt a výběrem referenčního objektu nebo tažením kuličky na osách ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.). V rozbalovacím seznamu vpravo od možnosti můžete vybrat následující možnosti:
  • Default (Výchozí): Orientace ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) je stanovena objektem, který vyberete.
  • Global (Globální): Uloží aktuální orientaci ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) a tato orientace bude použita pro všechny objekty.
  • Per Object (Pro objekt): Uloží aktuální orientaci ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) pro vybraný objekt. Když vyberete objekt znovu s aktivním nástrojem Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.), ovládací prvek Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) bude orientován ve své uložené orientaci.

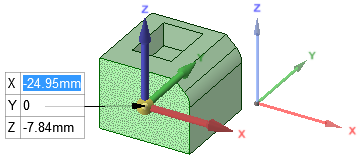

• Enter XYZ coordinates (Zadat souřadnice XYZ): Tato možnost vám umožní zadat vzdálenosti X, Y a Z pro přesunutí ve vztahu k počátku souřadnicové soustavy. Když tuto možnost vyberete, ovládací prvek Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) změní orientaci tak, aby byl paralelní k počátku souřadnicové soustavy a zobrazoval panely pro zadání X, Y a Z.
