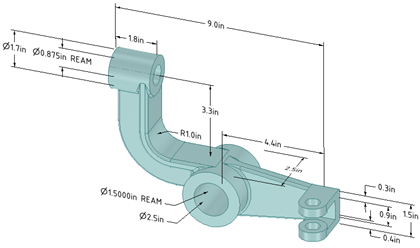

Dvě metody:

• Podržte klávesu Ctrl a klepněte na oblouk.
• Nejprve klepněte na oblouk a podržte klávesu Ctrl při přetahování kóty.

1. Klepněte na šipku pod nástrojem Dimension (Kóta) a vyberte Dimension.

2. Vytváříte-li kótu ve 3D, klepnutím na plochu vytvořte anotační rovinu, na které umístěte kótu.

   Pokud je třeba změnit anotační rovinu, klepněte pravým tlačítkem myši na Vybrat novou anotační rovinu z kontextové nabídky a vyberte novou anotační rovinu.

3. Klepněte na hranu nebo plochu, která patří ke zkosení.

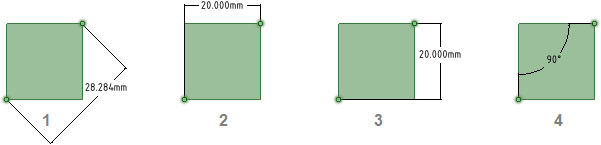

4. Přesuňte ukazatel myši návrhem, chcete-li zobrazit možné kóty.

5. Klepnutím vytvořte kótu.

KótyHodnoty nebo výrazy, které jsou zadávány pro přesné ovládání při tvorbě nebo úpravách návrhu. Můžete okótovat všechny prvky, od čar ve skicách až po plochy a tělesa. Viz Souřadnicové kóty, Progresivní kóty, Kóta měřítka. pro rovinné a válcové zkosení.



Orientaci kót zkosení můžete převrátit nastavením vlastnosti Převrátit kótu zkosení na hodnotu True.

Převrácené kóty zkosení



Možnosti anotace na stránce všeobecných možností Detailování v nabídce SpaceClaim Možnosti nabízí výběr způsobů zobrazení kót zkosení.



• Výchozí styl kótování zkosení:
  • Lineární: Zobrazí kótu s prodlužovacími čarami jako na obrázcích výše.
  • Normální ke zkosení: Zobrazí kótu s vodicí přímkou nasměrovanou kolmo ke zkosení, jak je znázorněno na obrázku níže.



• Výchozí formát textu kótování zkosení:
  • <délka> X 45: Text se zobrazí jako na obrázcích výše.
  • C<délka>: Text se zobrazí jako na obrázku níže.



1. Klepněte na šipku pod Kóta ve skupině AnotaceInformace, které můžete přidat do výkresu, jako např. poznámky, kóty, geometrické tolerance, středové značky a kusovníky. na záložce Detailování a vyberte Řetězové kóty.

2. Vytváříte-li kótu ve 3D, klepnutím na plochu vytvořte rovinu, na které umístěte kótu.

   Přesuňte ukazatel myši přes plochy vašeho návrhu, chcete-li zobrazit způsobilé anotační roviny. (V režimech Skica a ŘezRežim návrhu používaný pro úpravu těles pomocí manipulace s jejich hranami a vrcholy v příčném řezu. Zobrazení je odříznuto pro zobrazení vnitřních detailů. definuje anotační rovinu mřížka skici.) Vyskytne-li se v umístění ukazatele myši více objektů, použijte posunovací kolečko nebo klávesy šipek ke zvýraznění každého objektu.

   Chcete-li vytvořit anotační rovinu pro válcovou plochu, vyberte osu válce.

   Pokud je třeba změnit anotační rovinu, poklepejte pravým tlačítkem myši na Vybrat novou anotační rovinu z kontextové nabídky. Poté klepněte pravým tlačítkem myši na nové umístění a klepněte na Nastavit jako anotační rovinu.

3. Klepněte na čáru nebo hranu, chcete-li nastavit základní rozměr.

   Jako rozměrovou referenci můžete použít stávající prodlužovací čáru. Prodlužovací čára je čára, která spojuje bod s textem kóty. Vyberete-li prodlužovací čáru, je pro rozměr prodlužovací čáry použit základní rozměr.

4. Pohybujte ukazatelem myši nad plochou, chcete-li zobrazit všechny možné kóty.

5. Klepnutím na bod umístíte čáru kóty.

   Vyberete-li plochu, budou vytvořeny všechny možné řetězové kóty.

   Můžete kliknout na více bodů, chcete-li pro tyto kóty použít stejné základní rozměry.

   Základní rozměr (0) je zobrazen nebo skryt na základě toho, jaká norma detailování je vybrána v nabídce Možnosti detailování.

   Pokud jsou řetězové kóty příliš blízko u sebe, jsou zahrnuty automatické body zalomení. To napomáhá jejich čitelnosti.

Použití šikmé základní čáry

Nejdříve vytvořte jednoduchou orientovanou kótu. Potom použijte jednu z vynášecích čar k nastavení základní čáry a orientace řetězových kót.

V příkladu výše byla k definování základní čáry vybrána vynášecí čára existující kóty z kružnice ke kružnici zcela vlevo.

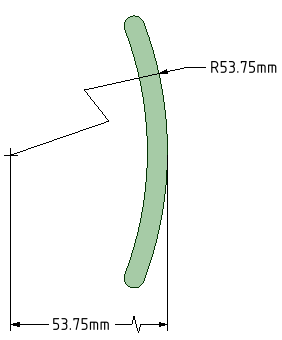

1. Začněte s kótou poloměru

2. Volitelné - Nastavte Velikost středu zkrácené kóty poloměru v nabídce Možnosti aplikace SpaceClaim

3. Klepněte pravým tlačítkem myši a vyberte Zkrácená



4. Přesuňte koncový bod a body zalomení podle potřeby.

5. Kótování ke středu vytváří zkrácenou kótu délky.



1. Klepněte na šipku pod nástrojem Dimension (Kóta) a vyberte Dimension.

2. Klepněte na průvodce nástroje Select bodies (Vybrat tělesa) na pravé straně okna Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

3. Vyberte těleso nebo tělesa, které chcete okótovat:

   • Vyberete-li jediné těleso, potom je vytvořena maximální horizontální nebo vertikální kóta, jak je zobrazeno níže.



   • Vyberete-li více než jedno těleso, potom je vytvořena kóta pro obě tělesa a je ukotvena na straně nejbližší k místu, kde jste klepli na těleso. Před výběrem každého tělesa musíte klepnout na průvodce nástroje Select bodies (Vybrat tělesa), takže klepněte na průvodce nástroje a vyberte první část, potom znovu klepněte na průvodce nástroje a vyberte druhou část.

     V obou z příkladů níže byla horní část vybrána poblíž svého vrcholu. Spodní část byla vybrána poblíž svého vrcholu v příkladu nalevo a poblíž svého spodku v příkladu na pravé straně. Šipky myši indikují, kde byla vybrána spodní část. Klepnete-li na průvodce nástroje a držíte ukazatel myši nad druhou částí, uvidíte náhled kóty.



   • Vytvoříte-li kótu v pohledu řezu na listu výkresu, pak je kóta vytvořena na rozsazích tělesa, které je viditelné v rovině řezu, jak je zobrazeno níže.



1. Vyberte anotaci kóty, kterou chcete přesunout, změnit její velikost nebo ji otočit.

   Chcete-li přesunout poznámku kóty, umístěte ukazatel myši na hranici rámečku pomocí nástroje Select (Vybrat), dokud se kurzor nezmění na , a poté přetáhněte poznámku.

   Chcete-li změnit velikost rámečku, který obsahuje poznámku kóty, přetáhněte úchyty rámečku poznámky (bílé kroužky).

2. Vyberte text poznámky, kterou chcete přeformátovat.

3. (Volitelné) Klepněte pravým tlačítkem myši na kótu a vyberte možnosti formátování textu z mini-panelu nástrojů.

   Klepnutím ne vyberte formát tolerance a poté upravte text tolerance.

   Klepnutím na vložte pole. Typ pole a formát můžete vybrat z okna Vložit pole.

   Vyberte z rozbalovacího seznamu, chcete-li vložit symbol.

4. Klepněte na šipku, chcete-li procházet alternativní styly vodicí čáry.

   Můžete také klepnout pravým tlačítkem myši na šipku a vybrat Styl šipky, chcete-li vybrat styl pro tuto šipku, nebo vyberte šipku a poté vyberte styl pro šipku na panelu Vlastnosti.

5. Klepněte na vodicí čáry poznámky, chcete-li je upravit.

   Pravým tlačítkem myši můžete klepnout na vodicí čáru a vybrat Přidat bod zalomení, chcete-li přidat nový bod.

6. Chcete-li změnit vzdálenost mezi prodlužovací čárou kóty a jejím referenčním bodem na objektu, klepněte na čáru a poté přesuňte ukazatel myši nad konec, který je nejblíže k objektu. Přetáhněte červenou tečku, chcete-li změnit vzdálenost od objektu.

   Pokud nevidíte prodlužovací čáru, přesuňte ukazatel myši nad konec vodicí čáry kóty, kde by čára měla být. Uvidíte dvě červené tečky, které můžete přetáhnout:



7. Upravte vlastnosti poznámky kóty na panelu Vlastnosti. Upravte:

   • Vlastnosti Délka šipky a Šířka, chcete-li nastavit délku a šířku šipek.

   • Vlastnost Měření, chcete-li změnit typ měření. Můžete například chtít zobrazit poloměr díry místo průměru díry.

   • Vlastnost Přesnost, chcete-li změnit počet desetinných míst.

   • Vlastnosti Horní mez, Spodní mez, a Typ tolerance, chcete-li změnit formát kóty a zadat horní a spodní hodnoty tolerance.

8. Chcete-li, aby se kóta vešla do textového pole,
   • pravým tlačítkem myši klepněte na poznámku a otevřete rozbalovací nabídku Autofit.
   • Vyberte jednu z následujících možností:
     • Automaticky nepřizpůsobit velikost: Textový rámeček se přizpůsobí velikosti textu a při psaní se zvětšuje. Okolo poznámky není žádný prázdný prostor a při zmenšení nebo zvětšení textu se rámeček upraví odpovídajícím způsobem.
     • Změnit výšku textu při přetečení: Text vždy odpovídá šířce rámečku. Pokud uděláte rámeček širší, text z druhého řádku se přemístí do prvního řádku.
     • Zmenšit text při přetečení: Text se upraví rovnoměrně (šířka i výška) a velikost se upraví tak, aby se vešel do textového rámečku.
     • Zmenšit text vodorovně při přetečení: Šířka textu se změní, ale výška zůstává stejná.

1. Vytvořte dvě vrstvy, jednu pro poznámky a jednu pro anotační roviny.

2. Umístěte poznámku na jednu vrstvu a anotační rovinu na druhou vrstvu.

3. Vypněte viditelnost vrstvy, která obsahuje rovinu anotace.

1. Vyberte více kót.
2. V nabídce pravého tlačítka myši vyberte z následujících možností:
   • ZarovnatViz Vyplnit doleva - Zarovná levou stranu každé kóty.
   • ZarovnatViz Vyplnit na střed - Vertikálně zarovná střed každé kóty.
   • ZarovnatViz Vyplnit doprava - Zarovná pravou stranu každé kóty.
   • ZarovnatViz Vyplnit horní řádky - Zarovná spodek prvního řádku textu v každé kótě.
   • ZarovnatViz Vyplnit středy - Horizontálně zarovná střed každé kóty.
   • ZarovnatViz Vyplnit horní řádky - Zarovná spodek posledního řádku textu v každé kótě.
   • Nastavit na stejnou šířku - Nastaví každou kótu na stejnou šířku na základě první vybrané poznámky. Některé texty změní velikost odpovídajícím způsobem.
   • Nastavit na stejnou výšku - Nastaví každou kótu na stejnou výšku na základě první vybrané poznámky. Některé texty změní velikost odpovídajícím způsobem.
   • Nastavit na stejnou velikost - Nastaví každou kótu na stejnou velikost (výška a šířka) na základě první vybrané poznámky. Některé texty změní velikost odpovídajícím způsobem.
   • Rozmístit horizontálně - Prostor mezi jednotlivými kótami je rozmístěn rovnoměrně horizontálně.
   • Rozmístit vertikálně - Prostor mezi jednotlivými kótami je rozmístěn rovnoměrně vertikálně.
   • Odstranit horizontální rozestup - Rovnoměrný horizontální rozestup je odstraněn a jakýkoli významný přesah je vyrovnán.
   • Odstranit vertikální rozestup - Rovnoměrný vertikální rozestup je odstraněn a jakýkoli významný přesah je vyrovnán.

Jakékoliv jinak otočené poznámky nejsou výše uvedenými příkazy ovlivněny.

Klepněte pravým tlačítkem myši na anotační rovinu a vyberte:

• Zobrazit všechny kóty, chcete-li zobrazit kóty na všech anotačních rovinách.
• Zobrazit kóty, chcete-li zobrazit kóty pouze pro anotační rovinu, kterou jste vybrali pravým tlačítkem myši.
