Úpravy s kótovými poznámkami

Můžete použít 3D kótové poznámky ke změně vašeho návrhu pomocí nástrojů Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) a Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.). Kótové poznámky lze použít v kombinaci s kótovým měřítkem.

Chcete-li zobrazit video výukový modul k tomuto tématu, prohlédněte si Výukový modul: Kótové poznámky na webové stránce programu SpaceClaim.

Použití 3D kótových poznámek s nástrojem Pull (Vytáhnout) nebo Move (Přesunutí)

1. Klikněte na možnost Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) nebo Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte objekty, které chcete vytáhnout nebo přesunout. Můžete zvolit hranu, plochu, bod nebo povrch.

3. Pokud používáte nástroj Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.), vyberte směr na ovládací prvek Move (Přesunout).

4. Klikněte na ikonu jiskry vedle kóty, kterou chcete použít k provedení změny. Ikona se změní na žlutou, když na ni najedete myší, jak je znázorněno na obrázku výše.

   Kótové políčko lze upravit, když kliknete na ikonu jiskry.

   Tyto ikony se zobrazí, když použijete nástroj, který lze použít s kótovými poznámkami k provedení změny. Kótová poznámka musí být spojena s plochou, hranou nebo bodem, který chcete změnit.

   Pokud používáte nástroj Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) a nevidíte ikony jisker, musíte vybrat směr na ovládacím prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) nebo musíte vytvořit kótové pravítko. Mnohem předvídatelnější výsledky získáte, pokud znovu ukotvíte ovládací prvek Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) ke vhodné ploše, hraně nebo bodu.

5. Zadejte novou kótu a stiskněte klávesu Enter.

   Objekty, které vyberete, se změní na základě kóty.

   Pokud kóta, kterou změníte, není spojena s objekty, které vyberete, nic se nezmění a uvidíte chybovou zprávu ve stavové oblasti na spodní pravé straně okna programu SpaceClaim.

   Pokud nástroj nemůže provést změnu ve směru, na který ovládací prvek Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) nebo Pull (Vytažení) směřuje, potom se pokusí provést změnu v opačném směru za účelem dosažení kóty, kterou zadáte.

Příklady

Výběr rozměru s aktivním nástrojem Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.)

Výběr rozměru s aktivním nástrojem Move (Posunutí) Musíte vybrat směr na ovládacím prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.), než budete moci vybrat kótu.

Změna hodnoty kótového políčka

Použití úhlové kóty k vytažení plochy s nastavenou osou otáčení

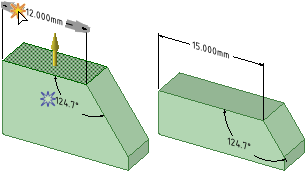

Použití lineární kóty k odsazení plochy nástrojem Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.)

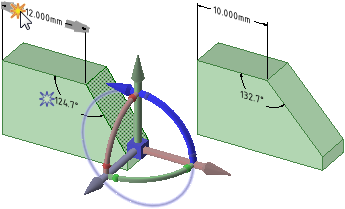

Použití lineární kóty ke změně úhlu plochy nástrojem Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.)

PoznámkaPoznámka vložená do vašeho návrhu, výkresu nebo 3D struktury. Poznámky obsahují text nebo symboly, které vložíte a lze je připojit ke geometrii pomocí vodicí čáry poznámky.: Překotvíme nástroj Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) na spodní horizontální hranu plochy

Vytažení radiální kóty na ploše, která je odsazena od další válcové plochy; také funguje, když vyberete obě radiální plochy bez vztahu odsazení
