Zobrazení zakřivení

Pomocí tohoto nástroje můžete zobrazit hodnoty zakřivení podél ploch nebo hran. Tuto analýzu můžete použít k identifikaci oblastí s velmi těsnými křivkami, které lze obtížně odsadit nebo změnit na tenká tělesa.

K vyhodnocení kontinuity zakřivení podél souboru ploch nebo hran můžete také použít vizualizaci. ZakřiveníNástroj analýzy, který zobrazuje okrajový graf nebo barevné stínování pro zvýraznění zakřivení podél křivek nebo hran. Hodnoty udávají, jak zakřivené nebo „strmé“ jsou křivky nebo povrchy v jednotlivých bodech. má kontinuitu, když se hodnoty zakřivení mění hladce a kontinuálně. Kontinuální křivky můžete vidět, protože datové body postupně mění délku nebo přechod mezi barvami plochy je rovnoměrný a hladký. Náhlé změny v délce datových bodů nebo barev plochy indikují nekontinuální zakřivení.

Chcete-li zobrazit zakřivení hrany

1. Klepněte na ZakřiveníNástroj analýzy, který zobrazuje okrajový graf nebo barevné stínování pro zvýraznění zakřivení podél křivek nebo hran. Hodnoty udávají, jak zakřivené nebo „strmé“ jsou křivky nebo povrchy v jednotlivých bodech. ve skupině KvalitaNástroje pro rozpoznání anomálií nebo neshod v plochách. na záložce Měření.

2. Vyberte čáru, křivku nebo hrany. Stiskněte klávesu Ctrl + klepnutím vyberte více řádků nebo hran, nebo vyberte objekt ve stromové struktuře.

   Barvy stínování můžete změnit na panelu Možnosti.

   Na panelu Možnosti můžete změnit barvu, měřítko a hustotu datových bodů.

   Tip Vyberte hrany ve filtru výběru, poté rámečkem vyberte všechny hrany v návrhu.

   Vizualizace pro hrany ukazuje čáry v datových bodech podél hrany. Čím větší poloměr křivky, tím delší je datový bod. Rovné hrany neukážou žádné datové body, protože nemají zakřivení.

Chcete-li zobrazit zakřivení plochy

1. Klepněte na ZakřiveníNástroj analýzy, který zobrazuje okrajový graf nebo barevné stínování pro zvýraznění zakřivení podél křivek nebo hran. Hodnoty udávají, jak zakřivené nebo „strmé“ jsou křivky nebo povrchy v jednotlivých bodech. ve skupině KvalitaNástroje pro rozpoznání anomálií nebo neshod v plochách. na záložce Měření.

2. Vyberte plochu nebo stiskněte klávesu Ctrl + klepnutím vyberte více ploch.

   Barvy stínování můžete změnit na panelu Možnosti.

   Kromě zobrazení zakřivení plochy jsou zobrazeny absolutní hodnoty pro minimální a maximální zakřivení na panelu Vlastnosti.

   ZakřiveníNástroj analýzy, který zobrazuje okrajový graf nebo barevné stínování pro zvýraznění zakřivení podél křivek nebo hran. Hodnoty udávají, jak zakřivené nebo „strmé“ jsou křivky nebo povrchy v jednotlivých bodech. s největším poloměrem je znázorněno maximální barvou (výchozí nastavení je červená). ZakřiveníNástroj analýzy, který zobrazuje okrajový graf nebo barevné stínování pro zvýraznění zakřivení podél křivek nebo hran. Hodnoty udávají, jak zakřivené nebo „strmé“ jsou křivky nebo povrchy v jednotlivých bodech. s nejmenším poloměrem je znázorněno minimální barvou (výchozí nastavení je šedá).

   Délka každé čáry grafu okraje představuje hodnotu zakřivení hodnotu C = absolutní hodnota (1/r), když je vybrán povrch nebo těleso.

Možnosti

V rámci analytického nástroje Curvature (ZakřiveníNástroj analýzy, který zobrazuje okrajový graf nebo barevné stínování pro zvýraznění zakřivení podél křivek nebo hran. Hodnoty udávají, jak zakřivené nebo „strmé“ jsou křivky nebo povrchy v jednotlivých bodech.) jsou k dispozici následující možnosti:

Zobrazení zakřivení hrany pomocí:

Příklady

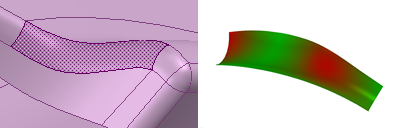

Zobrazení zakřivení plochy pomocí barev
