Výběr

Ve 3D můžete vybírat vrcholy, hrany, roviny, plochy, povrchy, zaoblení, tělesa a součásti. Ve 2D můžete vybírat body a přímky. Můžete také vybírat středy kruhů a elips, středové body přímek a hran a vnitřní body a koncové body křivek.

Součásti a další objekty můžete vybírat ve stromové struktuře a používat panel Výběr k výběru objektů ve stejném dílu nebo souvisejících s aktuálně vybraným objektem.

Objekty, které nelze vybrat, jsou v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. ztlumeny.

Váš seznam výběru se zobrazí na stavové liště ve spodní části okna programu SpaceClaim. Stavová lišta zobrazuje předvybrané a vybrané objekty. Najeďte myší na stavovou zprávu a zobrazí se vám podrobný seznam toho, co jste předvybrali nebo vybrali, včetně primárních a sekundárních (vybraných pomocí Alt+) objektů.

Režimy výběru

Můžete kliknout na šipku na nástroji Select (Vybrat) a můžete použít následující volitelné režimy:

• Použití rámečku: Klikněte a podržte tlačítko myši a současně v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. tažením nakreslete rámeček. Pokud kreslíte rámeček zleva doprava, budou vybrány všechny objekty, které rámeček zcela obklopuje. Pokud kreslíte rámeček zprava doleva, budou vybrány všechny objekty, kterých se rámeček dotýká.

• Použití lasa: Klikněte a podržte tlačítko myši a současně v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. tažením nakreslete volný tvar. Budou vybrány všechny objekty, které jsou daným tvarem zcela obklopeny.

• Použití polygonu: Klikněte a podržte tlačítko myši a nakreslete čáru. Potom klikněte znovu pro nakreslení další pokračující čáry, takže vytvoříte mnohoúhelníkový tvar kolem oblasti, kterou chcete vybrat.

• Použití barvy: Klikněte a podržte tlačítko myši a současně zvýrazněte sousedící plochy a hrany. Budou vybrány všechny hrany a plochy, přes které přejedete myší. Uvolněte tlačítko myši pro dokončení výběru.

• Použití ohraničení: Vyberte plochy nebo hrany, které definují ohraničení, klikněte na ikonu nástroje Select Seed (Vybrat počátek) a klikněte na libovolný objekt v daném ohraničení. Všechny objekty od daného počátečního objektu k ohraničení budou vybrány.

• Vybrat součásti: Když v tomto režimu výběru najedete myší na geometrii (pokud jste myší na objektu, který je v součásti), daná součást se předběžně zvýrazní. Tento režim je nastaven podle konkrétního okna. V jenom okně může být zapnutý a v jiném vypnutý.

Bez ohledu na to, jaký režim použijete, objekty, které budou vybrány, budou zvýrazněny za účelem poskytnutí náhledu vašeho výběru. Můžete použít Filtr výběruRozbalovací ovládací prvek ve stavové liště, který je možné použít pro omezení výběru objektů. Budou vybrány pouze typy objektů, které zaškrtnete, například pouze plochy a hrany. k řízení toho, co chcete vybrat. Chcete-li vybrat nebo zrušit výběr všech dostupných filtrů, zaškrtněte políčko All (Vše).

Pokud jste otevřeli záložku Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. s vybranými vlastnostmi plechu, nástroj Select (Vybrat) bude fungovat tak, jak funguje v možnosti Plech. Klikněte pravým tlačítkem myši na plechový díl ve stromové struktuře a vyberte v kontextové nabídce Suspend Sheet Metal (Pozastavit plech).

Výběr

Nejčastěji používané metody výběru jsou:

• Kliknutím vyberte objekt.

• Dvojitým kliknutím vyberte smyčku hrany. (Dalším dvojitým kliknutím procházejte dalšími smyčkami.)

• Trojitým kliknutím vyberte těleso.

• Tažením (nebo zvolením možnosti Použití rámečku z nabídky nástroje Select (Vybrat)) vytvořte rámeček výběru.

• Stiskněte klávesy Ctrl+A k výběru všech podobných objektů, např. ploch, hran nebo bodů, na stejném tělese nebo povrchovém dílu. Pokud například máte vybranou skicovou křivku, když stisknete klávesy Ctrl+A, potom budou vybrány pouze skicové křivky.

• Podržte klávesu Ctrl a vyberte pro přidání položek do výběru nebo jejich odstranění z výběru. Klávesa Ctrl s výběrem pomocí rámečku přepne výběr; klávesa Shift s výběrem pomocí rámečku doplní výběr.

• Podržte klávesu Alt a proveďte výběr pro vytvoření sekundární sady výběru.

Příklady

Jedním kliknutím vyberte plochu:
Dvojklikem vyberte a procházejte řetězce podobných propojených ploch (smyčky ploch):
Trojklikem vyberte těleso:
Jedním kliknutím vyberte hranu:
Dvojklikem vyberte a procházejte řetězce propojených hran (smyčky hran):

Podrobné pokyny

1. Vyberte nástroj Select (Vybrat) ze skupiny na liště Upravit.

2. Najeďte myší na vrcholy, hrany, ploch na pracovní ploše k zobrazení náhledu položek, které lze ve vašem návrhu vybrat.

   Pokud se v místě vašeho kurzoru objeví několik objektů, použijte kolečko myši nebo klávesy šipek k zobrazení náhledu každého objektu.

   Kliknutím vyberte vrchol, hranu nebo plochu ve 3D; kliknutím vyberte přímku nebo bod ve 2D.



   Chcete-li vybrat:	Proveďte:
   Všechny hrany kolem plochy nebo zavřenou smyčku	Dvojklik na hranu nebo čáru. Znovu dvojklik k výběru další smyčky hran. Podle potřeby opakujte. Můžete také kliknout pravým tlačítkem myši na hranu nebo čáru a vybrat jednu z možností smyček v nabídce Select (Vybrat). Když opakovaně dvakrát kliknete mimo hrany povrchu, výběr bude cyklovat přes otevřenou smyčku, tečný řetězec a smyčku hrany a potom se tento seznam bude opakovat.
   Všechny tečné plochy	Dvojklik na plochu. (Tečné plochyPlochy vytvořené zaobleními nebo vykreslením hran na plochu. jsou vytvořeny zaobleními nebo tehdy, když jsou na plocha nakresleny hrany.)
   Sousední hrany nebo plochy	Jednou klikněte na plochu nebo hranu, potom stiskněte klávesu Shift + klikněte na další plochu nebo hranu k provedení výběru všech ploch nebo hran mezi těmito dvěma.
   Strany (ale ne horní nebo spodní strana) tělesa	Trojklik na těleso a stisk klávesy Ctrl + kliknout na horní a spodní stranu k jejich odstranění z výběru.
   TělesoTěleso nebo povrch. nebo povrchové těleso	Trojklik na těleso nebo kliknutí pravým tlačítkem na těleso a provedení výběru pomocí Select (Vybrat) > Body (TělesoTěleso nebo povrch.).
   Celou skicu	Trojklik na skicu.
   SoučástObjekt v návrhu, včetně součástí horní vrstvy. Každá součást se skládá z několika objektů, jako jsou např. tělesa a povrchy, a také může obsahovat dílčí součásti. Součást můžete považovat za „část“ Součásti je možné ukládat jako samostatné soubory. Externí součást je další návrh, který je vložen jako součást vašeho návrhu. Vytváření interních součástí napomáhá předcházet provádění změn v souboru externí součásti. Externí součást můžete vytvořit také uložením součásti v podobě samostatného souboru. Viz Odlehčené součásti, Sestava	Klikněte pravým tlačítkem myši na součást a vyberte možnost Select (Vybrat) > Component (SoučástObjekt v návrhu, včetně součástí horní vrstvy. Každá součást se skládá z několika objektů, jako jsou např. tělesa a povrchy, a také může obsahovat dílčí součásti. Součást můžete považovat za „část“ Součásti je možné ukládat jako samostatné soubory. Externí součást je další návrh, který je vložen jako součást vašeho návrhu. Vytváření interních součástí napomáhá předcházet provádění změn v souboru externí součásti. Externí součást můžete vytvořit také uložením součásti v podobě samostatného souboru. Viz Odlehčené součásti, Sestava). Tato možnost je dostupná pouze tehdy, když kliknete pravým tlačítkem myši na objekt v rámci aktivní součásti.
   Všechny objekty stejného typu jako vybraný objekt	Vyberte objekt a stiskněte klávesy Ctrl+A.
   Všechny objekty v aktivní součásti (vyjma povrchů uspořádání)	Klikněte na možnost Select All (Vybrat vše) v nabídce nástroje Select (Vybrat) nebo klikněte pravým tlačítkem myši a vyberte z kontextové nabídky Select (Vybrat) > Select All (Vybrat vše). Typy vybraných objektů závisí na tom, zda jste v režimu Skica, ŘezRežim návrhu používaný pro úpravu těles pomocí manipulace s jejich hranami a vrcholy v příčném řezu. Zobrazení je odříznuto pro zobrazení vnitřních detailů. nebo 3D.
   Povrchy uspořádání	Klikněte na objekt ve stromové struktuře.
   Vše v rámečku výběru	Viz výběr rámečkem.
   Zjednodušenou součást	Zaškrtněte políčko Lightweight Components (Zjednodušené součásti) na panelu Možnosti. Poté klikněte pravým tlačítkem myši a vyberte Select (Vybrat) > Component (SoučástObjekt v návrhu, včetně součástí horní vrstvy. Každá součást se skládá z několika objektů, jako jsou např. tělesa a povrchy, a také může obsahovat dílčí součásti. Součást můžete považovat za „část“ Součásti je možné ukládat jako samostatné soubory. Externí součást je další návrh, který je vložen jako součást vašeho návrhu. Vytváření interních součástí napomáhá předcházet provádění změn v souboru externí součásti. Externí součást můžete vytvořit také uložením součásti v podobě samostatného souboru. Viz Odlehčené součásti, Sestava).
   Opak aktuálního výběru (v aktivní součásti)	Klikněte pravým tlačítkem myši na vybraný objekt a vyberte Select (Vybrat) > Inverse Selection (Opačný výběr).
   Výstupek	Klikněte pravým tlačítkem myši na výstupek a vyberte možnost Select (Vybrat) > Protrusion (Výstupek).
   Zapuštění	Klikněte pravým tlačítkem myši na zapuštění a vyberte možnost Select (Vybrat) > Depression (Zapuštění).
   Jeden člen vzoru	Klikněte pravým tlačítkem myši na člen vzoru a klikněte na Select (Vybrat) > Pattern Member (Člen vzoru).
   Všechny členy vzoru	Klikněte pravým tlačítkem myši na člen vzoru a klikněte na Select (Vybrat) > All Pattern Members (Všechny členy vzoru).
   Vše částečně v rámečku výběru	Klikněte a táhněte z pravého dolního rohu do horního levého rohu při kreslení rámečku výběru.
   Opak aktuálního výběru v rámečku	Stiskněte a podržte klávesu Ctrl při výběru rámečkem k přepnutí vybraného stavu objektů v rámci výběru.
   Objekty, které jsou za dalšími objekty („výběr dotazem“)	Podržte klávesu Ctrl a otočte kolečkem myši.



   Pokud byl některý objekt součástí skupiny výběru použité k provedení činnosti, ostatní díly skupiny jsou zvýrazněny, když je tento objekt vybrán. Klikněte znovu a vyberte celou zvýrazněnou skupinu.

   Při výběru v rámci zobrazení na výkresu můžete vybrat pouze takové objekty, které jsou na rovině příčného řezu nebo které jsou v rámci ohraničení detailního zobrazení. Výběr rámečkem v režimu Skica vybere pouze skicové čáry. Výběr rámečkem v režimu ŘezRežim návrhu používaný pro úpravu těles pomocí manipulace s jejich hranami a vrcholy v příčném řezu. Zobrazení je odříznuto pro zobrazení vnitřních detailů. vybere pouze linie řezu.

   (Volitelné) Stiskněte klávesu Ctrl + klikněte a stiskněte klávesu Shift + klikněte pro přidání položek do sady výběru nebo jejich odstranění ze sady výběru.

   Stiskněte klávesu Ctrl + klikněte pro přidání jedné položky do sady výběru nebo její odstranění ze sady výběru. Stiskněte klávesu Shift + klikněte pro přidání všeho do výběru mezi prvním kliknutím a stisknutím klávesy Shift + kliknutím. Položky můžete přidávat nebo odstraňovat na pracovní ploše nebo ve stromové struktuře. Můžete také stisknout klávesu Ctrl a tažením do výběru přidat položky v rámečku výběru.

   (Volitelné) Podržte klávesu Alt + klikněte pro vytvoření sekundární sady výběru.

   Podržte klávesu Alt při provádění jakékoli z metod výběru (dvojklik, trojklik, Ctrl, Shift) pro vytvoření druhé sady výběru. Alternativní výběry jsou zobrazeny modře a jsou použity k vedení činností nástrojů Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) a Move (Přesunutí).

Výběr drátěného modelu

Použijte možnost Shift+dvojklik na ostrých (>60°) vnitřních hranách, které tvoří izokřivku (tj. hrany, které jsou téměř trvale vzájemně tečné, když dojde k prodloužení přímky).

Výběr bude nejlepší nalezenou lomenou čárou a ne zcela nutně bude kompletní smyčkou. Jak můžete vidět na níže uvedeném obrázku, výběr se zastaví na válci, protože sousední hrany nejsou v rámci tolerance (>10°), aby mohly být považovány za tečné.

Použijte možnost Ctrl+Shift+dvojklik na ostrých hranách k výběru několika izokřivek drátěných hran.

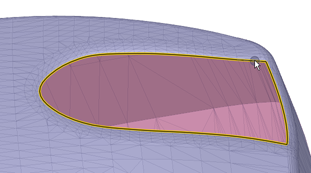

Použijte dvojklik na ohraničujících drátěných hranách ke zvýraznění a výběru hraničních křivek

Smazání výběru

Klikněte na prázdné místo v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. nebo vyberte možnost Clear Selection (Smazat výběr) z nabídky nástroje Select (Vybrat).

Vrácení výběru

Klikněte na možnost Revert Selection (Vrátit výběr) na stavové liště, pokud se chcete vrátit na předchozí výběr.

Tento nástroj je zvláště vhodným když omylem smažete výběr nebo přidáte špatný objekt a chcete se vrátit na předchozí výběr. Tento nástroj můžete najít vedle Filtru výběru na stavové liště, jak je znázorněno níže.

Výběr otočením kolečka myši

• Shodné objekty: Ve 2D se objekty často objeví na stejném místě, např. vrchol a koncový bod čáry, které jsou umístěny ve stejném bodě v prostoru. Při výběru zkontrolujte, zda jste vybrali správný objekt otočením kolečka myši, aniž byste myší pohnuli.

• Hrana3D objekt složený ze samostatného vnějšího ohraničení funkce. Čára nakreslená na 2D ploše se stává hranou, když svoji skicu vytáhnete do 3D prostoru. sdílená dvěma povrchy nebo tělesy: Najetím myší na hrany se vystínuje plocha, která bude ovlivněna činností s hranou, pokud ji vyberete. Otočte kolečkem myši a tím přepnete mezi dvěma plochami.

• VrcholBod ukončení čáry, bod, ve kterém se protínají dvě nebo více čar nebo hran. Vrcholy lze vybírat pro skicování, změnu velikosti nebo jiné operace. sdílený dvěma hranami: Najetím myší na vrchol se vystínuje hrana, která bude ovlivněna činností s vrcholem, pokud jej vyberete. Otočte kolečkem myši a tím přepnete mezi hranami.

• PlochaBoční nebo jiný povrch tělesa. Některé příklady mohou být vnitřní povrch otvoru nebo šest stěn obdélníkového tělesa. Viz Povrch. tělesa, když je zobrazena pouze hrana (např. v zobrazení výkresu): Můžete vybrat plochu otočením kolečkem myši. Z hrany se stane trochu silnější čára, když dojde ke zvýraznění plochy.

• Smyčky hran: Pokud je v Pokročilých možnostech programu SpaceClaim vybrána možnost Select edge loops using the mouse scroll wheel (Vybrat smyčky hran pomocí kolečka myši), procházením výběru smyček hran se výběr předběžně zvýrazní. Klikněte na předběžně zvýrazněnou smyčku hrany a vyberte ji.





Klávesy šipek nahoru a dolů fungují stejně jako kolečko myši. Najeďte myší na prvek, který chcete vybrat a stiskněte klávesy šipek nahoru a dolů k procházení možnými výběry. Tato možnost se hodí, pokud pracujete na notebooku nebo když používáte myš, která nemá kolečko.

Ikony nástrojů

V nástroji Select (Vybrat) je k dispozici následující ikona nástroje:

Možnosti

Následující možnosti jsou k dispozici pro skici:
