Vytváření úkosů ploch

Pomocí nástroje Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) můžete vytvářet úkosy okolo roviny nebo jiné plochy, hrany nebo povrchu. ÚkosZkosení nebo zúžení objektu, které usnadňuje odstranění z formy nebo raznice. Úkos můžete vytvořit vytažením jedné nebo více ploch okolo jiné plochy, kterou vyberete jako otočný bod. Při vytahování můžete přidávat nebo ubírat materiál. změní úhel vybraných souvislých ploch. Například návrhář formy vytváří úkosy ploch pro usnadnění vyjmutí dílů z formy.

Chcete-li vytvořit úkos plochy

1. (Volitelné) Vložte rovinu, kolem které chcete vytvořit úkos ploch.

   Toto musíte provést, když chcete vytvořit úkos kolem roviny, která dosud neexistuje jako geometrie v návrhu.

2. Klepněte na Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy.. Průvodce nástroje Select (Vybrat) na pravé straně okna Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. by měl být aktivní.

3. Vyberte plochu nebo souvislé plochy, na kterých chcete vytvořit úkos.

4. Stiskněte klávesu Alt + klepněte na rovinu, plochu (včetně zaoblení) nebo povrch, okolo kterých chcete vytvořit úkos.

   Můžete také vybrat průvodce nástroje Draft (ÚkosZkosení nebo zúžení objektu, které usnadňuje odstranění z formy nebo raznice. Úkos můžete vytvořit vytažením jedné nebo více ploch okolo jiné plochy, kterou vyberete jako otočný bod. Při vytahování můžete přidávat nebo ubírat materiál.) a poté klepnout na plochu nebo povrch. RovinaKonstrukční geometrie složená z rovného povrchu. Roviny je možné používat pro 2D skicování, částečné zobrazení modelu, neutrální rovina funkce úkosu., plocha nebo povrch úkosu jsou zobrazeny modře.

   Tip: Potřebujete-li vybrat více než jednu plochu nebo povrch pro označení klávesou Alt (nebo po výběru pomocí průvodce nástroje Draft), budete muset při výběru dalších referencí podržet klávesy Ctrl a Alt.

   Vyberete-li jednu smyčku hrany, můžete vytvořit úkos řízený hranou. Vyberete-li dvě smyčky hrany, můžete vytvořit dělený úkos.

5. ÚkosZkosení nebo zúžení objektu, které usnadňuje odstranění z formy nebo raznice. Úkos můžete vytvořit vytažením jedné nebo více ploch okolo jiné plochy, kterou vyberete jako otočný bod. Při vytahování můžete přidávat nebo ubírat materiál. vybraných objektů vytvoříte klepnutím a přetáhnutím ve směru šipky nástroje Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.).

   Chcete-li okótovat úkos, zadejte úhel otočení při vytahování a stiskněte klávesu Enter.

Možnosti

V rámci nástroje Pull jsou k dispozici následující možnosti. Jakmile vyberete hranu nebo plochu k vytáhnutí, vyberte tyto možnosti z panelu Možnosti, nebo klepněte pravým tlačítkem myši a vyberte je z mini-panelu nástrojů:

• Přidat: Vyberte možnost Přidat, chcete-li pouze přidat materiál. Pokud budete vytahovat ve směru odečítaní, nedojde k žádné změně. Tuto možnost můžete kombinovat s dalšími možnostmi nástroje Pull.

• Vyjmout: Vyberte možnost Vyjmout, chcete-li pouze odstranit materiál. Pokud budete vytahovat ve směru adice, nedojde k žádné změně. Tuto možnost můžete kombinovat s dalšími možnostmi nástroje Pull.

•  Bez sloučení: Vytahuje bez sloučení s jinými objekty, i když se vytahovaný objekt protíná s existujícím objektem.

•  Až k: Element je vytažen tak, že lícuje s povrchem vybraného těleso, nebo je vytažen až k rovině vybraným tělesem. Tuto možnost najdete v mini-panelu nástrojů a je ekvivalentní k průvodci nástroje Up to.

•  ÚkosZkosení nebo zúžení objektu, které usnadňuje odstranění z formy nebo raznice. Úkos můžete vytvořit vytažením jedné nebo více ploch okolo jiné plochy, kterou vyberete jako otočný bod. Při vytahování můžete přidávat nebo ubírat materiál. na obě strany: Vyberte tuto možnost, chcete-li otáčet plochu na opačné straně referenční plochy a rovněž vybrané plochy.



Příklady

Vytvoření úkosu plochy kolem zaoblení.

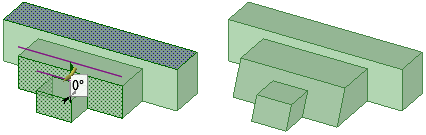

Vytvoření úkosu kolem nesouvislých ploch.

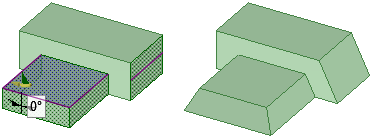

Vytvoření úkosu kolem roviny, která se nedotýká ploch, na kterých je vytvářen úkos.

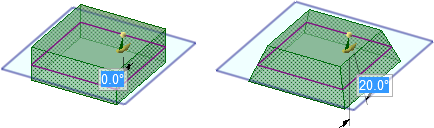

Vytvoření úkosu ploch kolem roviny. Plochy s úkosem se otáčí kolem plochy nebo roviny, kterou vyberete jako rovinu úkosu.

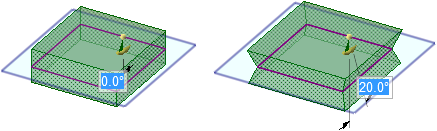

Vytvoření úkosu na obě strany kolem roviny.

Vytvoření úkosu plochy, kde musí být vybrána rovina jako rovina úkosu. Viz Vložení roviny ohledně pokynů k vytvoření roviny.

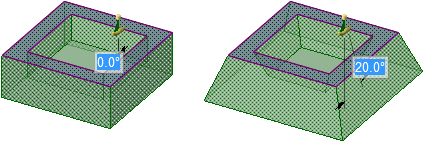

Vytvoření úkosu odsazených ploch (vnitřek a vnějšek) dutého tělesa

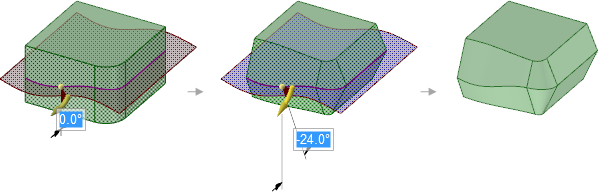

Vytvoření úkosu kolem povrchu splajnu s vybranou možností ÚkosZkosení nebo zúžení objektu, které usnadňuje odstranění z formy nebo raznice. Úkos můžete vytvořit vytažením jedné nebo více ploch okolo jiné plochy, kterou vyberete jako otočný bod. Při vytahování můžete přidávat nebo ubírat materiál. na obě strany

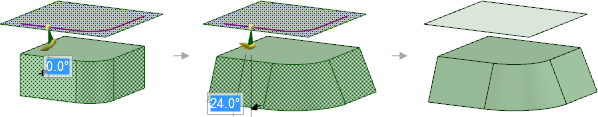

Vytvoření úkosu souboru povrchů okolo rovinného povrchu, který není spojen s tělesem
