1. Klikněte na nástroj Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.).

2. Stiskněte klávesy Alt + Shift + klikněte na dva body k vytvoření dočasného bodu mezi nimi.

3. Klikněte na dočasný bod a umístěte na něj ovládací prvek Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.).

4. Klikněte na nástroj Origin (PočátekNulový bod v souřadnicovém systému. Počátek můžete vložit na libovolné místo ve svém návrhu, kde může být ukotven nástroj Move (Přesunout), což vám umožňuje kótovat od počátku nebo do počátku rychle přesunout skicovou mřížku. Také můžete vložit počátek do hmotného nebo objemového středu tělesa.) ze skupiny na liště Vložit.

   PočátekNulový bod v souřadnicovém systému. Počátek můžete vložit na libovolné místo ve svém návrhu, kde může být ukotven nástroj Move (Přesunout), což vám umožňuje kótovat od počátku nebo do počátku rychle přesunout skicovou mřížku. Také můžete vložit počátek do hmotného nebo objemového středu tělesa. se zobrazí na středovém bodě.

1. Klikněte na nástroj Mass (HmotaNástroj analýzy, který se používá pro zobrazení vlastností hmoty nebo informací o objemu u těles a povrchů vašeho návrhu.) ve skupině Analýza na záložce Měření.

2. Vyberte těleso, do jehož těžiště chcete vložit počátek.

   V těžišti tělesa nebo objemu se zobrazí osa.

3. Klikněte na nástroj Origin (PočátekNulový bod v souřadnicovém systému. Počátek můžete vložit na libovolné místo ve svém návrhu, kde může být ukotven nástroj Move (Přesunout), což vám umožňuje kótovat od počátku nebo do počátku rychle přesunout skicovou mřížku. Také můžete vložit počátek do hmotného nebo objemového středu tělesa.) ze skupiny na liště Vložit.

   V těžišti tělesa nebo objemu se zobrazí počátek.

1. Vyberte vrchol počátku.
2. Otevřete režim Skica.

   Skicová mřížkaVzor pravidelně rozmístěných čar, které slouží při skicování jako vodicí čáry. Skicová mřížka usnadňuje zarovnání a kreslení objektů. Můžete upravovat jednotky a rozteč mřížky, a také způsob zobrazení těles při aktivní mřížce. je nyní umístěna na ose X a Y vybraného počátku.

1. Vložte počátek.
2. Stiskněte klávesu Alt + klikněte na počátek.
3. Klikněte pravým tlačítkem myši na těleso a vyberte Move to New Component (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie. na novou součást) z kontextové nabídky.

   Můžete také vytvořit novou součást a poté přetáhnout těleso do dané součásti, zatímco je počátek vybraný pomocí klávesy Alt.

4. Klikněte pravým tlačítkem myši na součást ve stromové struktuře a vyberte možnost Open Component (Otevřít součást).

   SoučástObjekt v návrhu, včetně součástí horní vrstvy. Každá součást se skládá z několika objektů, jako jsou např. tělesa a povrchy, a také může obsahovat dílčí součásti. Součást můžete považovat za „část“ Součásti je možné ukládat jako samostatné soubory. Externí součást je další návrh, který je vložen jako součást vašeho návrhu. Vytváření interních součástí napomáhá předcházet provádění změn v souboru externí součásti. Externí součást můžete vytvořit také uložením součásti v podobě samostatného souboru. Viz Odlehčené součásti, Sestava se otevře v novém okně návrhu.

5. Zobrazení počátku souřadnicové soustavy.

   PočátekNulový bod v souřadnicovém systému. Počátek můžete vložit na libovolné místo ve svém návrhu, kde může být ukotven nástroj Move (Přesunout), což vám umožňuje kótovat od počátku nebo do počátku rychle přesunout skicovou mřížku. Také můžete vložit počátek do hmotného nebo objemového středu tělesa. souřadnicové soustavy v novém okně návrhu je umístěn do stejného místa jako počátek zvolený klávesou Alt.

Příklad

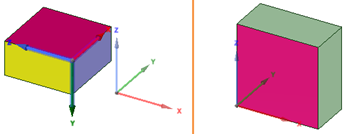

Stiskněte klávesu Alt + vyberte počátek při vytváření nové součásti. Obrázek nalevo ukazuje počátek souřadnicové soustavy a počátek vytvořený na tělese. Obrázek vpravo se součást otevřená v novém okně návrhu s počátkem souřadnicové soustavy v místě, kam byl umístěn na objekt.
