Vlastnosti hmoty

Nástroj Mass Properties (Vlastnosti hmotyViz Hmota) použijte k zobrazení objemových informací u objektů ve vašem návrhu.

Pokud použijete nástroj na povrchu, zobrazí celkovou oblast povrchu. Pokud je na stejné rovině několik povrchů, nástroj zobrazí celkovou oblast povrchu pro všechny povrchy. K zobrazení jednotlivých povrchových oblastí povrchů použijte nástroj Measure (Změřit).

Zobrazení vlastností hmoty tělesa

1. Klikněte na možnost Mass (HmotaNástroj analýzy, který se používá pro zobrazení vlastností hmoty nebo informací o objemu u těles a povrchů vašeho návrhu.) ve skupině Zkontrolovat na záložce Měření.

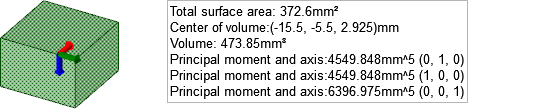

   Klikněte na těleso ve stromové struktuře nebo třikrát klikněte v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. k zobrazení jeho objemu, těžiště a hlavních momentů a os.

2. Ve středu objemu se zobrazí malý počátek s osami orientovanými ve směru hlavních os. K vypočtení hlavních momentů a os v dalším bodě stiskněte klávesu Ctrl + klikněte na počátek a přidejte jej do svého výběru.

   K vypočtení skutečného momentu setrvačnosti vynásobte hodnotu momentu hustotou tělesa.

   OsaPřímka, kolem které se objekt otáčí nebo kolem které jsou objekty pravidelně uspořádány. Viz Osa zarovnání. je označená hodnotami x, y, z; na výše uvedeném obrázku jsou tyto hodnoty (0, -1, 0). První číslo je červená osa počátku, druhé je zelená osa a třetí je modrá osa.

Měření promítané oblasti objektu nebo objektů

1. Klikněte na možnost Mass (HmotaNástroj analýzy, který se používá pro zobrazení vlastností hmoty nebo informací o objemu u těles a povrchů vašeho návrhu.) ve skupině Zkontrolovat na záložce Měření.

2. Klikněte na ikonu nástroje Select datum plane (Vybrat referenční rovinu).

3. Vyberte objekty, které chcete změřit.

   Můžete také podržet klávesu Alt a vybrat objekt bez použití ikony nástroje.

   Promítaná oblast a odhadovaná přesnost se zobrazí v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

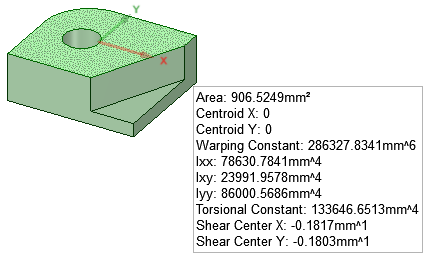

Měření vlastností rovinného průřezu

1. Klikněte na možnost Mass (HmotaNástroj analýzy, který se používá pro zobrazení vlastností hmoty nebo informací o objemu u těles a povrchů vašeho návrhu.) ve skupině Zkontrolovat na záložce Měření.

2. Klikněte na ikonu nástroje Select planar area (Vybrat rovinnou oblast).

3. Vyberte rovinnou oblast.
