Vlastnosti

Panel VlastnostiOblast uživatelského rozhraní, kde jsou zobrazeny editovatelné podrobnosti o vybraných objektech. Tento panel je na počátku zobrazen v levé dolní části obrazovky, ale lze jej přesouvat. je na levé straně rozhraní programu SpaceClaim pod stromovou strukturou a panelem Možnosti. Když vyberete kompletní součást, povrch nebo těleso trojitým kliknutím v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. nebo výběrem ve stromové struktuře, uvidíte její vlastnosti v panelu Vlastnosti. Panel VlastnostiOblast uživatelského rozhraní, kde jsou zobrazeny editovatelné podrobnosti o vybraných objektech. Tento panel je na počátku zobrazen v levé dolní části obrazovky, ale lze jej přesouvat. můžete použít k úpravě různých hodnot vlastností, např. Barva pro nastavení barvy vybrané plochy nebo tělesa nebo ke změně jiných hodnot vlastností.

Kromě součástí, povrchů a těles můžete upravit hodnoty vlastností pro skicované objekty, vložené obrázky, vzory a plech. Nastavení vlastnosti u těchto objektů jsou podrobně popsána v jejich konkrétních tématech.

Může být užitečné konfigurovat panel Vlastnosti tak, abyste viděli vlastnosti objektů současně s panelem StrukturaSnímky, které můžete vytvářet pro zvýraznění a znázornění rozdílů mezi verzemi návrhu..

Úprava vlastností objektu

1. Vyberte objekt ve stromové struktuře nebo klikněte pravým tlačítkem na objekt v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. a vyberte možnost Properties (Vlastnosti).

2. Upravte hodnoty vlastností.

Úprava vlastností analýzy

1. Klikněte na součást sestavy na nejvyšší úrovni ve stromové struktuře.
2. Na panelu Vlastnosti rozšiřte vlastnosti Analýzy k zobrazení vlastnosti Sdílená typologie.
3. Klikněte na zadávací panel vlastnosti
4. Otevřete rozbalovací nabídku a vyberte možnost
   • None (Žádná) (výchozí)
   • Merge (Sloučit)
   • Share (Sdílet)

Více informací naleznete v tématu Sdílená typologie v ANSYS.

Úprava vlastností dokumentu

1. Vyberte návrh na nejvyšší úrovni nebo součást ve stromové struktuře.

   Můžete podržet klávesu Ctrl a vybrat více než jednu součást.

2. Na panelu Vlastnosti rozšiřte vlastnosti Dokumentu k zobrazení následujících informací.

   • Display Name (Název zobrazení): Pokud chcete, aby byl název jiný než název souboru.

   • Document Path (Cesta dokumentu): Cesta k souboru na disku.

   • Locked (Zamknuto): Tuto možnost nastavte na aktivní, pokud chcete zabránit úpravě modelu.

   • Use File Name (Použít název souboru): Tuto možnost nastavte na aktivní, pokud chcete zobrazit název souboru pro součást návrhu na nejvyšší úrovni ve stromové nabídce. Nastavte tuto možnost na neaktivní, pokud chcete použít Název zobrazení.

3. Zadejte další informace, jako je Autor, Popis, Název, a Verze v části Soubor panelu Vlastnosti.

   Tyto vlastnosti mohou být obsaženy v tabulkách BOM.

Vytvoření vlastní vlastnosti dokumentu

1. Vyberte návrh na nejvyšší úrovni nebo součást ve stromové struktuře. Můžete vybrat více než jednu součást.

2. Klikněte pravým tlačítkem na panel Vlastnosti a vyberte možnost Add Document Property (Přidat vlastnost dokumentu) k vytvoření vlastní vlastnosti.

3. Rozšiřte vlastnost k zobrazení její hodnoty.

4. Zadejte název vlastnosti, vyberte její typ (datum, Booleanova, číslo nebo řetězec) a zadejte její hodnotu.

   Vymažte vlastní vlastnost kliknutím pravým tlačítkem na panel Vlastnosti a výběrem Delete Document Property (Smazat vlastnost dokumentu).

Vytvoření vlastní vlastnosti součásti

1. Vyberte součást ve stromové struktuře.

2. Klikněte pravým tlačítkem na panel Vlastnosti a vyberte možnost Add Component Property (Přidat vlastnost součásti) k vytvoření vlastní vlastnosti.

3. Rozšiřte vlastnost k zobrazení její hodnoty.

4. Zadejte název vlastnosti, vyberte její typ (datum, Booleanova, číslo nebo řetězec) a zadejte její hodnotu.

   Vlastní vlastnosti součásti lze použít v BOM a polích poznámky. Vymažte vlastní vlastnost kliknutím pravým tlačítkem na panel Vlastnosti a výběrem Delete Component Property (Smazat vlastnost součásti).

Vlastnosti materiálu

Můžete nastavit měrku pro materiál použitý v plechovém dílu. Přidělení měrky vám umožňuje regulovat tloušťku plechového dílu na mnohem detailnější úrovni. Měrka neboli kalibr je tloušťka kovu organizovaná čísly: čím menší je číslo, tím tenčí je materiál. Plechový návrh nebo součást návrhu musí být přidělena k materiálu, aby se měrka mohla zobrazit. Nemůžete vybrat měrku pro návrhy nebo součásti, které mají přidělenou možnost „Neznámý materiál“.

Chcete-li přiřadit materiál, ze stromové struktury vyberte návrh na nejvyšší úrovni nebo vyberte součást, pro kterou chcete přiřadit materiál, a poté klikněte na rozbalovací nabídku Název materiálu ze skupiny MateriálVlastnost, kterou můžete přiřadit objektu a která je složena z názvu materiálu a atributů jako je hustota a pevnost v tahu. v panelu Vlastnosti. Ze skupiny Tloušťka na panelu Vlastnosti klikněte na rozbalovací nabídku měrky a vyberte měrku.

Vlastnosti materiálu pro součást můžete stanovit několika způsoby:

Vyberte materiál z knihovny materiálů

1. Vyberte součást ve stromové struktuře.

2. V panelu Vlastnosti rozšiřte Vlastnosti materiálu.

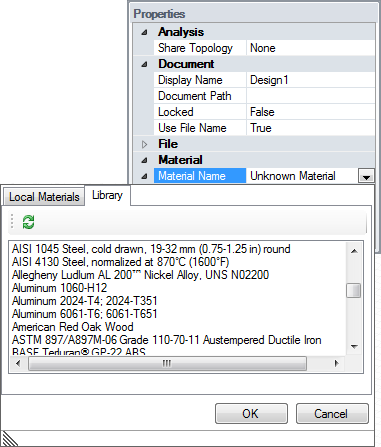

3. Klikněte na v políčku Název materiálu k zobrazení Knihovny materiálů.

4. Vyberte záložku KnihovnaMůžete si vybrat z knihovny materiálů na panelu Vlastnosti a přidat tyto materiály do svých Lokálních materiálů..

5. Vyberte materiál a klikněte na OK.

   MateriálVlastnost, kterou můžete přiřadit objektu a která je složena z názvu materiálu a atributů jako je hustota a pevnost v tahu. a jeho vlastnosti se zobrazí a mohou být upraveny v panelu Vlastnosti. MateriálVlastnost, kterou můžete přiřadit objektu a která je složena z názvu materiálu a atributů jako je hustota a pevnost v tahu. se také objeví na záložce Místní materiályViz Knihovna a uloží se se souborem SCDOC. Můžete stáhnout materiály ze Zdrojů v možnostech programu SpaceClaim.



Vyberte materiál z místní knihovny

1. Vyberte součást ve stromové struktuře.

2. V panelu Vlastnosti rozšiřte Vlastnosti materiálu.

3. Klikněte na v políčku Název materiálu k zobrazení Knihovny materiálů.

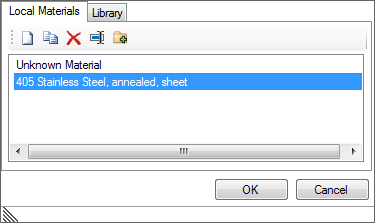

4. Vyberte záložku Místní materiályViz Knihovna.

5. Vyberte materiál a klikněte na OK.

   MateriálVlastnost, kterou můžete přiřadit objektu a která je složena z názvu materiálu a atributů jako je hustota a pevnost v tahu. a jeho vlastnosti se zobrazí a mohou být upraveny v panelu Vlastnosti. MateriálVlastnost, kterou můžete přiřadit objektu a která je složena z názvu materiálu a atributů jako je hustota a pevnost v tahu. se také uloží se souborem SCDOC.

   Materiály s Místní knihovny můžete přejmenovat, kopírovat a smazat. Můžete také vytvářet nové materiály.



Vytvořte materiál

1. Vyberte součást ve stromové struktuře.

2. V panelu Vlastnosti rozšiřte Vlastnosti materiálu.

3. Klikněte na v políčku Název materiálu k zobrazení Knihovny materiálů.

4. Kliknutím na tlačítko New (Nový) vytvoříte nový materiál.

5. Zadejte název materiálu.

6. Klikněte na OK.

7. Zadejte hustotu materiálu ve vlastnosti Hustota.

   Pokud jste stanovili hustotu pro materiál někde jinde v designu nebo ji stanovili ve stejné relaci v programu SpaceClaim, program SpaceClaim zobrazí danou hodnotu ve vlastnosti Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

8. (Volitelné) Rozbalte další vlastnosti materiálu a zadejte jejich hodnotu a jednotky.

   MateriálVlastnost, kterou můžete přiřadit objektu a která je složena z názvu materiálu a atributů jako je hustota a pevnost v tahu. a jeho vlastnosti se objeví na záložce Místní materiályViz Knihovna a uloží se se souborem SCDOC.

Chcete-li odstranit materiál ze součásti, vyberte z Místní knihovny možnost Neznámý materiál.

U vlastností materiálu můžete změnit pouze hodnotu Hustota. Všechna další hodnoty jsou stanoveny materiálem, který vyberete.

Na záložce Místní materiályViz Knihovna můžete také provést následující:

• Vyberte materiál a klikněte na tlačítko Copy (Kopírovat). Nový materiál je vytvořen s původním názvem a k názvu se připojí „Copy 1“
• Delete (Smazat) vybrané materiály
• Rename (Přejmenovat) vybrané materiály
• Vyberte materiály a klikněte na tlačítko Add to Library (Přidat do knihovny) k přidání materiálu do knihovny.

Rozpoznání zaoblení a zkosení

ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem. a zkosení vytvořená v programu SpaceClaim jsou automaticky rozpoznána, ale nemusí být rozpoznána na importovaných modelech.

1. Vyberte zaoblenou nebo zkosenou plochu.

2. Změňte vlastnost ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem. nebo ZkoseníŠikmý roh mezi dvěma hranami vytvořený pomocí nástroje Pull (Vytáhnout), úhel s rovnoměrným sklonem, úkos. na aktivní.

Vlastnosti výkresu

Můžete upravit vlastnosti zobrazení výkresu a další aspekty výkresu, např. poznámky, BOM, tabulky a závity na panelu Vlastnosti.
