Přesunutí pomocí bodu otáčení

Ikona nástroje Fulcrum (BodSamostatné místo v mřížce skici. 2D objekt, který nemá žádnou výšku, šířku ani délku. Počátek, osa a vrchol představují příklady bodů. Nástroj Point (Bod) můžete použít pro skicování bodu na skicovací mřížce. Body jsou užitečné jako kótovací reference, při rozdělování a pro vytváření bodu na čáře nebo křivce, přes kterou chcete nakreslit kružnici třemi body. otáčení) přesune objekty kolem bodu, hrany nebo plochy. Tuto ikonu nástroje můžete použít k otočení vzorů nebo ploch a k vytvoření jednoduché rozložené sestavy.

Přesunutí objektů pomocí ikony nástroje Fulcrum (Bodu otáčení)

1. Klikněte na PřesunoutNástroj používaný pro přenesení nebo otočení geometrie. ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte body, hrany nebo plochy, které chcete přesunout. Můžete vybrat povrchy, tělesa nebo součásti ve stromové struktuře.

   Tento objekt bude zvýrazněn tmavším odstínem, než je jeho normální barva. Vybrané součásti budou zvýrazněny červeným ohraničením.

3. Klikněte na ikonu nástroje Fulcrum (BodSamostatné místo v mřížce skici. 2D objekt, který nemá žádnou výšku, šířku ani délku. Počátek, osa a vrchol představují příklady bodů. Nástroj Point (Bod) můžete použít pro skicování bodu na skicovací mřížce. Body jsou užitečné jako kótovací reference, při rozdělování a pro vytváření bodu na čáře nebo křivce, přes kterou chcete nakreslit kružnici třemi body. otáčení) na pravé straně okna Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

4. Vyberte bod, hranu nebo plochu, kterou chcete použít jako bod otáčení. Můžete vybrat povrchy, tělesa nebo součásti ve stromové struktuře.

   Tento objekt bude zvýrazněn modře.

5. Tažením šipky nebo poloměru na ovládacím prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) přesunete objekt.

Příklady

V níže uvedených příkladech byl objekt přetažen ve směru naznačeném červenou šipkou.

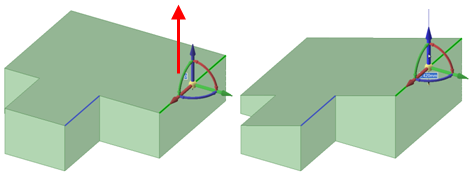

Přesunutí hrany pomocí další hrany jako bodu otáčení.

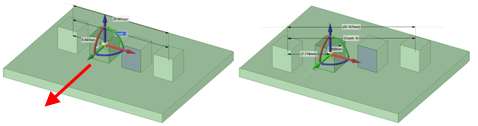

Přesunutí vzoru s jedním členem vzoru jako bodem otáčení. Musíte vybrat všechny plochy na členu vzoru, které přesunete.

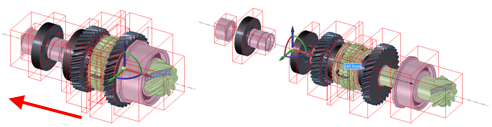

Přesunutí součástí s plochou jedné součásti jako bodu otáčení. Vyberte součásti ve stromové struktuře.
