Zobrazení odsazených řezů

Odsazené řezy vám umožňují v jednom zobrazení zobrazit vnitřní detaily, které leží na různých rovinách řezu.

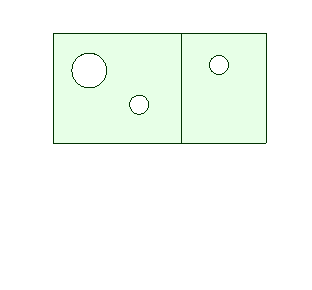

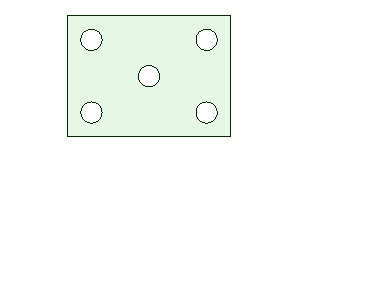

V některých případech nemusíte chtít pouze zobrazit geometrii, která leží v rovině řezu. Toto se nazývá řez oblastí. V jiných případech můžete chtít vidět geometrii také za rovinou. Tato funkce se nazývá Celkový řez. Oba typy jsou znázorněny na níže uvedeném obrázku.

Část DetailAspekty návrhu zahrnuté pro zajištění komunikace s dalšími nebo pro odeslání návrhu ke kontrole. Nástroje na záložce Rozpis můžete používat pro anotace návrhů, vytváření výkresů a kontrolu změn návrhů. Nastavení rozpisu můžete upravit tak, aby odpovídala normám, nebo si můžete vytvořit vlastní uživatelský styl. v Možnostech SpaceClaim má také nastavení pro příčné řezy. Viz Možnosti zobrazení a Možnosti stylu čáry

Zobrazení odsazených řezů lze vytvořit následujícími způsoby:

• Jako nové zobrazení promítané ze stávajícího zobrazení.
• Přeměnou stávajícího zobrazení na příčný řez.

Jakmile je příčný řez vytvořen, můžete směr zobrazení otočit.

1. Klikněte pravým tlačítkem myši na linii řezu nebo šipku.
2. Vyberte možnost Flip Viewing Direction (Převrátit směr zobrazení).

Vytvoření odsazeného řezu ze stávajícího příčného řezu

1. Vytvořte zobrazení příčného řezu.
2. Vyberte ikonu nástroje Create Offset Section (Vytvořit odsazený řez).
3. Klikněte na linii řezu v místě, kde chcete vytvořit odsazení.
4. Táhněte stranu linie řezu, u které si chcete, aby procházela jiným detailem.
5. Pokračujte, dokud nestanovíte všechna nezbytná odsazení.

Když vyberete a táhnete jednotlivé segmenty linií, segment, který táhnete, se přichytí a sloučí s jinými řezy.

Jiný postup

1. Vytvořte zobrazení příčného řezu.
2. Klikněte pravým tlačítkem myši na linii řezu.
3. Vyberte možnost Split Section (RozdělitPomocí nástroje Combine (Spojit) je možné rozdělovat tělesa nebo povrchy. Vyberete těleso nebo povrch pro použití jako řezný nástroj pro odříznutí cíle. Viz Řezný objekt řez).
4. SpaceClaim vytvoří výchozí odsazení.
5. Přetáhněte individuální segmenty linie řezu na požadovaná místa.

   Když vyberete a táhnete jednotlivé segmenty linií, segment, který táhnete, se přichytí a sloučí s jinými řezy.

   Můžete rozdělit pouze segmenty, které jsou kolmé k hlavnímu směru.

6. Pokračujte, dokud nestanovíte všechna nezbytná odsazení.

Vytvoření odsazeného řezu jako nového zobrazení příčného řezu

1. Skicujte řetězec linií v zobrazení výkresu.
2. Vyberte segment linie.
3. Otevřete nástroj Cross Section (Příčný řez).
4. Přesuňte myš na místo umístění zobrazení rovinného příčného řezu.

Nové zobrazení bude promítnuto kolmo ke zvolenému segmentu linie, který může být nakloněný.

SpaceClaim nalezne další připojené segmenty k vytvoření zobrazení.

Pokud nástroj nemůže najít jednoznačné řetězce linií, bude vytvořen rovinný řez.

Publikování zobrazení příčného řezu do 3D

1. Klikněte pravým tlačítkem myši na zobrazení příčného řezu na výkresu nebo ve stromové struktuře.

2. Vyberte z kontextové nabídky možnost Publish to 3D (Publikovat do 3D).

   Publikovaný řez se zobrazí jako kořenový uzel ve stromové struktuře.

   Můžete kliknout pravým tlačítkem myši na publikovaný příčný řez v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. a vybrat možnost Clip with Plane (Oříznout rovinou). Můžete také použít nástroj Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) k přesunutí publikovaného příčného řezu.
