Zaoblení mezi plochami a povrchy

Můžete vytvořit zaoblenou hranu přes mezeru mezi dvěma plochami nebo povrchy, které by se spojily v rohu. K vytvoření zaoblené plochy na hraně si přečtěte Zaoblení hran.

Když zaoblujete ploch mezi dvěma tělesy, tělesa musí přesahovat do oblasti, kde je zaoblená plocha vytvářena.

Zaoblení mezi plochami nebo povrchy

1. Klikněte na Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte plochy, mezi kterými chcete vytvořit zaoblení.

3. Vyberte možnost Round (ZaoblitZaoblený roh v průsečíku dvou čar nebo hran, konkávní průsečík mezi dvěma povrchy. Nástroj Zaoblit se vztahuje na vnitřní roh, pro vnější roh lze použít nástroj . Zaoblení můžete vykreslit s použitím nástroje Create Rounded Corner (Vytvořit zaoblený roh) nebo výběrem volby Fillet (Zaoblit) (Zaoblení s konstantním poloměrem) z možností nástroje Pull (Vytáhnout). Viz Zaoblení.) na panelu Možnosti.

   Šipka tažení se změní a bude značit, že mezi plochami bude vytvořeno zaoblení, a zobrazí se křivka, která zobrazuje směr zaoblení. Žlutá šipka kurzoru ukazuje směry, kterými můžete táhnout k vytvoření zaoblení, pokud máte aktivní kurzorové šipky.

4. Stisknutím klávesy Tab můžete přepínat mezi všemi možnými zaobleními, která lze vytvořit mezi dvěma plochami nebo povrchy.

   Pokud dvě plochy, mezi kterými vytváříte zaoblení, jsou oblé, potom vám klávesa Tab umožní buďto zaoblit mezi plochami nebo změnit poloměr obou stávajících zaoblení.

5. Klikněte a táhněte směrem šipky Vytažení.

   Chcete-li změnit rozměr zaoblení, stiskněte mezerník, zadejte poloměr a stiskněte klávesu Enter.

   Když táhnete hranu k vytvoření zaoblení, nástroj Vytažení stanoví, zda by na základě geometrie mělo jít o konstantní poloměr nebo proměnlivý poloměr zaoblení.

   Jakmile vytvoříte zaoblení, tažením sousední plochy také vytáhnete zaoblení.

   Když zaoblujete více než jednu hranu najednou a jedno nebo více zaoblení nelze vytvořit, jsou vytvořena pouze úspěšná zaoblení.

   Při tažení zaoblení mezi plochami můžete srovnat jejich poloměry na stávající zaoblení pomocí ikony nástroje Up To (Až do).

Na rozdíl od zaoblení provedených na hranách nejsou plochy skryté zaoblením zapamatovány. Pokud vyplníte zaoblení, bude nahrazeno hranou.

Příklady

ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem. mezi plochami na dvou dílech. MateriálVlastnost, kterou můžete přiřadit objektu a která je složena z názvu materiálu a atributů jako je hustota a pevnost v tahu. existuje v oblasti, kde je zaoblená plocha vytvořena, takže tato operace bude úspěšná.

Zaoblená plocha nemůže být vytvořena mezi těmito plochami, protože materiál neexistuje v oblasti mezi díly, kde bude zaoblení vytvořeno.

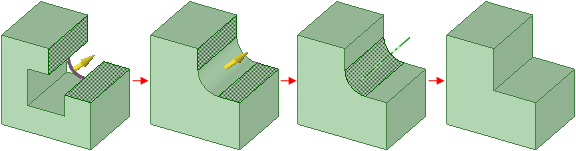

Tento postup ukazuje vytváření zaoblení mezi plochami a následně použití nástroje Fill (VyplnitNástroj Fill (Vyplnit) můžete použít pro zjednodušení nebo odstranění geometrie prodloužením okolních ploch pro odstranění výběru. Vybraná oblast bude vyplněna nebo zacelena okolním povrchem nebo tělesem.) k odstranění zaoblení. Nástroj Fill (VyplnitNástroj Fill (Vyplnit) můžete použít pro zjednodušení nebo odstranění geometrie prodloužením okolních ploch pro odstranění výběru. Vybraná oblast bude vyplněna nebo zacelena okolním povrchem nebo tělesem.) nahradí zaoblení hranou a ne původní geometrií.

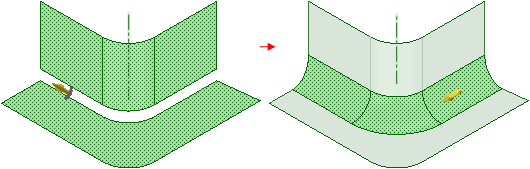

ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem. mezi dvěma povrchy vytvoří zaoblený povrch.
