ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem. vnitřního a vnějšího rohu dvou povrchů.

Vytažení hran na geometrii, která automaticky stanoví zaoblení, bude proměnlivým poloměrem.

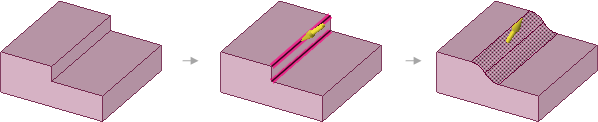

Při vytváření zaoblení mezi povrchy závisí směr rozšíření na pořadí, ve kterém vyberete hrany. Ve výše uvedeném příkladu se zaoblení rozšíří směrem doleva, protože horní hrana byla vybrána jako první.

ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem. hrany vytvořené dvěma zaoblením i s jednou netečnou hranou.

Vytažení zaoblí tečný řetězec. Vytažením zvoleného tečného řetězce se nezmění zaoblení zobrazené modře.

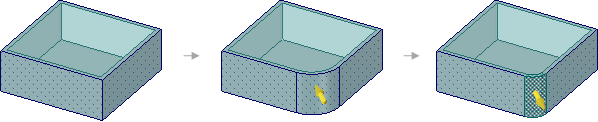

Přidáním a změnou zaoblené hrany na skořepinový nebo odsazená díl se změní vnitřní plochy.

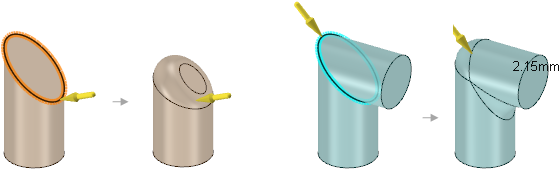

ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem. eliptických hran.

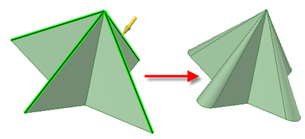

Vytvoření plného zaoblení výběrem tří ploch

1. Klikněte na nástroj Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.).

2. Zaškrtněte možnost Edit as Variable Radius Round (Upravit jako zaoblení s proměnlivým poloměrem).

• Klikněte na šipku Vytažení na konci zaoblené plochy a táhněte směrem k ploše nebo od plochy, pokud chcete upravit poloměr na hraně zaoblení.

• Klikněte na šiku Vytažení směřující na střed plochy a táhněte ji podél plochy (nebo zadejte délku či procento), chcete-li nastavit jiný bod, na kterém můžete upravit poloměr zaoblení.

• Podržte klávesu Ctrl a táhněte ke zkopírování kontrolního bodu.

• Stiskněte klávesu Tab, chcete-li přepínat a upravovat rozměry zadáním čísla.

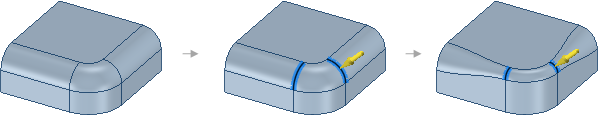

• Dvě zaoblení, která se protínají ve sdílené hraně, mohou být společně změněna na proměnlivé výběrem sdílené ostré hrany k úpravě. Obě zaoblení se v daném bodě stanou proměnlivými. Mohou být změněna na proměnlivá nezávisle výběrem ostré koncové hrany, která není sdílena zaobleními.

V nástroji Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.), když vyberete hranu se zaoblením s konstantním poloměrem, se aktivuje možnost Smooth (Plynule), pokud to geometrie umožňuje. Při zaškrtnutí se přechod mezi poloměrem na každém konci zaoblení bude měnit plynule a ne lineárně. Jakmile je vše nastaveno, možnost Smooth (Plynule) zůstane nastavená pro následující zaoblení, dokud ji nezměníte.



Níže uvedený obrázek zobrazuje zaoblení s proměnlivým poloměrem Smooth (Plynule). Následují další příklady úprav.







Příklady

Úprava zaoblení s proměnlivým poloměrem

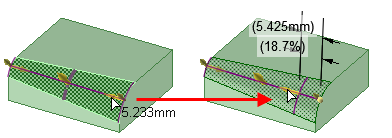

Nastavení dalšího bodu pro úpravu poloměru proměnlivého zaoblení





Výběr několika hran k vytvoření proměnlivého zaoblení přes tyto hrany

Odstranění zaoblené hrany nástrojem Pull (Vytáhnout)

Tato metoda zcela odstraní zaoblenou hranu.

1. Klikněte na nástroj Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.).

2. Vyberte zaoblenou hranu.

3. Vyberte možnost Round (ZaoblitZaoblený roh v průsečíku dvou čar nebo hran, konkávní průsečík mezi dvěma povrchy. Nástroj Zaoblit se vztahuje na vnitřní roh, pro vnější roh lze použít nástroj . Zaoblení můžete vykreslit s použitím nástroje Create Rounded Corner (Vytvořit zaoblený roh) nebo výběrem volby Fillet (Zaoblit) (Zaoblení s konstantním poloměrem) z možností nástroje Pull (Vytáhnout). Viz Zaoblení.) na panelu Možnosti nebo na mini-nástrojové liště.

   ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem. se odstraní.

Odstranění zaoblené hrany nástrojem Fill (Vyplnit)

Tato metoda odstraní zaoblenou hranu a vytvoří skupinu zaoblení na panelu SkupinySady objektů, které se zobrazují na záložce Skupiny. Skupinu můžete vytvořit z libovolné sady vybraných objektů. V rámci skupiny jsou uchovávány informace jako výběr, Alt+výběr, přesunutí kotevních bodů, osy a kóty měřítka.. Můžete kliknout pravým tlačítkem myši na skupinu a vybrat možnost Reattach Round (Obnovit zaoblení), pokud chcete zaoblenou hranu obnovit.

1. Klikněte na nástroj Fill (VyplnitNástroj Fill (Vyplnit) můžete použít pro zjednodušení nebo odstranění geometrie prodloužením okolních ploch pro odstranění výběru. Vybraná oblast bude vyplněna nebo zacelena okolním povrchem nebo tělesem.) ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte zaoblenou hranu.

3. Klikněte na ikonu nástroje Complete (Dokončit).

   ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem. se odstraní a vytvoří se skupina zaoblení.
