Změna měřítka těles a povrchů

U těles a povrchů můžete měnit měřítko pomocí nástroje Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.). Můžete měnit měřítko u několika objektů v různých součástech.

Změna měřítka tělesa, povrchu nebo drátěného objektu

1. Klikněte na Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte těleso, povrch nebo drátěný objekt (drátěné objekty mají také nástroj Scale (MěřítkoTěleso nebo povrch: změňte velikost vybraného objektu pomocí nástroje Pull (Vytáhnout). Měřítko je možné měnit dynamicky nebo zadáním hodnoty měřítka. Zobrazení výkresu nebo příčného řezu: zvětšete nebo zmenšete zobrazení zvolením možnosti Zobrazit ve stromové struktuře a úpravou panelu Vlastnosti.) na záložce Fasety).

3. Klikněte na ikonu nástroje Scale Body (Změna měřítka tělesa).

4. Klikněte na bod, vrchol nebo počátek a nastavte počátek pro změnu měřítka.

5. Dynamicky táhněte pro změnu měřítka (zobrazí se políčko k zobrazení měřítka, když budete táhnout) nebo stiskněte mezerník a zadejte měřítko.

   Můžete zadat matematické výrazy pro výpočet modelového měřítka.

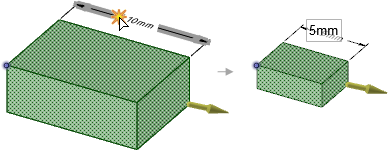

   Chcete-li změnit měřítko pomocí kótové poznámky, klikněte na ikonu jiskry vedle kóty a zadejte novou hodnotu.

Vyberte těleso nebo povrch, stiskněte klávesu Alt + klikněte na vrchol k ukotvení měřítka a táhněte.

Asymetrická změna měřítka tělesa

1. Klikněte na Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte těleso (drátěné objekt mohou mít změněné měřítko asymetricky pomocí nástroje Scale (MěřítkoTěleso nebo povrch: změňte velikost vybraného objektu pomocí nástroje Pull (Vytáhnout). Měřítko je možné měnit dynamicky nebo zadáním hodnoty měřítka. Zobrazení výkresu nebo příčného řezu: zvětšete nebo zmenšete zobrazení zvolením možnosti Zobrazit ve stromové struktuře a úpravou panelu Vlastnosti.) na záložce Fasety).

3. Klikněte na ikonu nástroje Scale Body (Změna měřítka tělesa).

4. Klikněte na bod, vrchol nebo počátek a nastavte počátek pro změnu měřítka.

5. Podržte klávesu Alt a vyberte osu počátku nebo podržte klávesy Alt a Ctrl a vyberte bod a čáru.

6. Táhněte libovolným směrem čáry za účelem změny měřítka dílu v daném směru.

   Můžete stisknout mezerník a zadat hodnotu měřítka během tažení.

Změna jednotek stávajícího tělesa nebo povrchu z milimetrů na palce

1. Změňte jednotky na palce podle výše uvedeného popisu.

2. Vyberte nástroj Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

3. Vyberte objekt, který chcete převést.

4. Změňte měřítko objektu podle 25.4.

Změna měřítka referenční roviny nebo osy

1. Klikněte na Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte referenční rovinu anebo osu a vyberte křivku, povrch nebo těleso.

   Musíte podržet klávesu Ctrl a vybrat rovinu. Výběrem pomocí okna nebude výběr proveden.

3. Klikněte na ikonu nástroje Scale Body (Změna měřítka tělesa).

4. Vyberte bod ukotvení.

5. Táhněte směrem šipky Vytažení.

Příklady

Asymetrická změna měřítka tělesa

Změna měřítka roviny a osy s tělesem

Ke změně měřítka objektu můžete použít kótové poznámky. Viz Úpravy s kótovými poznámkami.
