Výběr libovolným tvarem

RežimTři režimy navrhování: skicování, příčný řez nebo 3D prostor. Mezi těmito režimy můžete kdykoliv přepínat. Použití lasa najdete v nabídce pod nástrojem Select (Vybrat) ve skupině na liště Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. a v kruhové nabídce. Do této nabídky můžete vstoupit, když je aktivní téměř libovolný nástroj. Pokud například chcete změnit režimy výběru, když je aktivní nástroj Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.), stačí kliknout na šipku pod možností Select (Vybrat). Nástroj Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) zůstane aktivní.

Tento režim vám umožňuje nakreslit libovolný tvar v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. za účelem výběru objektů pro většinu nástrojů. Když kreslíte, objekty se zvýrazní (s menší prodlevou), což vám pomůže přesně vidět, co bude vybráno.

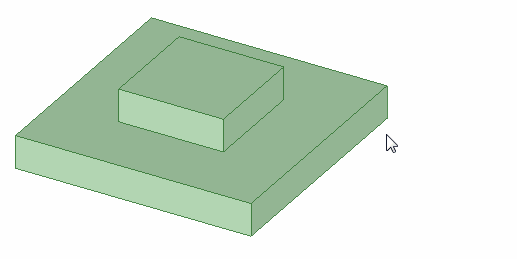

Na níže uvedené animaci se režim lasa používá s filtrem výběru nastaveným na možnost Smart (jako výchozí) k výběru celého dílu. Když kreslíte tvar, můžete ve výběru vidět zvýrazněné vrcholy, hrany a plochy. Můžete kdykoli uvolnit tlačítko myši a od počátečního bodu do aktuálního bodu bude nakreslena rovná čára za účelem dokončení tvaru a vše v tomto tvaru bude zvýrazněno.

Výběr nakreslením libovolného tvaru

1. Klikněte na šipku pod nástrojem Select (Vybrat) a klikněte na možnost Using Lasso (Použít laso) nebo klikněte a podržte v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy., čímž aktivujete kruhovou nabídku, a poté zvolte nástroj Lasso (Laso).

2. (Volitelné) Použijte Filtr výběruRozbalovací ovládací prvek ve stavové liště, který je možné použít pro omezení výběru objektů. Budou vybrány pouze typy objektů, které zaškrtnete, například pouze plochy a hrany. na stavové liště ke změně typu objektů, které budou vybrány.

   Možnost Smart (Chytré) je standardně aktivní a také tehdy, když přejdete na jiný nástroj. Vyberte možnost Smart (Chytré) k výběru nejvyšší zaškrtnuté položky v seznamu, která je nalezena v oblasti ohraničené rámečkem, lasem nebo barvou. Nakreslením rámečku volného tvaru vyberete objekty v následujícím pořadí:

   • V okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy.: PlochaBoční nebo jiný povrch tělesa. Některé příklady mohou být vnitřní povrch otvoru nebo šest stěn obdélníkového tělesa. Viz Povrch., Hrana3D objekt složený ze samostatného vnějšího ohraničení funkce. Čára nakreslená na 2D ploše se stává hranou, když svoji skicu vytáhnete do 3D prostoru., Skica, PoznámkaPoznámka vložená do vašeho návrhu, výkresu nebo 3D struktury. Poznámky obsahují text nebo symboly, které vložíte a lze je připojit ke geometrii pomocí vodicí čáry poznámky., RovinaKonstrukční geometrie složená z rovného povrchu. Roviny je možné používat pro 2D skicování, částečné zobrazení modelu, neutrální rovina funkce úkosu., OsaPřímka, kolem které se objekt otáčí nebo kolem které jsou objekty pravidelně uspořádány. Viz Osa zarovnání., BodSamostatné místo v mřížce skici. 2D objekt, který nemá žádnou výšku, šířku ani délku. Počátek, osa a vrchol představují příklady bodů. Nástroj Point (Bod) můžete použít pro skicování bodu na skicovací mřížce. Body jsou užitečné jako kótovací reference, při rozdělování a pro vytváření bodu na čáře nebo křivce, přes kterou chcete nakreslit kružnici třemi body.

   • V okně Výkres: PoznámkaPoznámka vložená do vašeho návrhu, výkresu nebo 3D struktury. Poznámky obsahují text nebo symboly, které vložíte a lze je připojit ke geometrii pomocí vodicí čáry poznámky., Skica, PlochaBoční nebo jiný povrch tělesa. Některé příklady mohou být vnitřní povrch otvoru nebo šest stěn obdélníkového tělesa. Viz Povrch., Hrana3D objekt složený ze samostatného vnějšího ohraničení funkce. Čára nakreslená na 2D ploše se stává hranou, když svoji skicu vytáhnete do 3D prostoru., RovinaKonstrukční geometrie složená z rovného povrchu. Roviny je možné používat pro 2D skicování, částečné zobrazení modelu, neutrální rovina funkce úkosu., OsaPřímka, kolem které se objekt otáčí nebo kolem které jsou objekty pravidelně uspořádány. Viz Osa zarovnání., BodSamostatné místo v mřížce skici. 2D objekt, který nemá žádnou výšku, šířku ani délku. Počátek, osa a vrchol představují příklady bodů. Nástroj Point (Bod) můžete použít pro skicování bodu na skicovací mřížce. Body jsou užitečné jako kótovací reference, při rozdělování a pro vytváření bodu na čáře nebo křivce, přes kterou chcete nakreslit kružnici třemi body.

   Zrušte výběr Smart (Chytrý) k výběru všech zvolených typů objektů. Kliknutím vyberte nebo odstraňte typy objektů, které chcete vybrat.

3. Začněte kreslit tvar v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy.. Klikněte a podržet levé tlačítko myši na místě, odkud chcete začít kreslit tvar.

4. Podržte tlačítko myši a kreslete tvar v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

   Můžete vytvořit několik smyček, jako když kreslíte 8.

5. Uvolněte tlačítko myši pro dokončení tvaru.

   Při uvolnění tlačítka se tvar uzavře rovnou čárou vedoucí z výchozího bodu do koncového bodu.

   Po uvolnění tlačítka myši bude vše, kromě vložených obrázků, vybráno.

RežimTři režimy navrhování: skicování, příčný řez nebo 3D prostor. Mezi těmito režimy můžete kdykoliv přepínat. lasa můžete aktivovat podržením klávesy Alt, když je aktivní nástroj Select (Vybrat). Tato rychlá klávesa funguje pouze tehdy, když používáte nástroj Select (Vybrat), a nikoli s jiným aktivním nástrojem.

Filtrování výběru

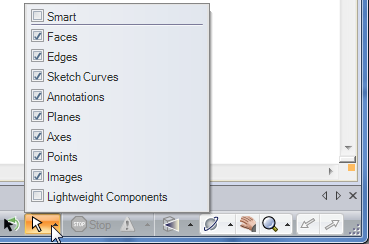

Filtrujte výběr pomocí použití Filtru výběru na stavové liště, jak zobrazuje obrázek níže. Možnost Smart (Chytrý) řídí to, jak jsou objekt vybírány, když použijete režimy výběru Okno, Laso nebo Barva k výběru objektů v oblasti návrhu:

• Pokud je možnost Smart zapnutá, vybere se pouze nejvýše zaškrtnutá položka v seznamu, která je aktuálně v oblasti výběru.

• Pokud je možnost Smart vypnutá, vyberou se všechny zaškrtnuté položky v seznamu, které jsou aktuálně v oblasti výběru.

Když přejdete na jiný nástroj, filtrované výběry budou zapamatovány, ale možnost Smart bude zapnutá. Pokud deaktivujete možnost Smart, předešlé zaškrtnuté položky budou zvoleny.

Příklad

Výběr tří povrchů nakreslením několika smyček
