Tolerance ohybu

K výpočtu tolerance ohybu se používá tzv. faktor K. Jedná se o poměr umístění neutrální čáry (písmeno t na obrázku níže) k tloušťce materiálu (T). Když je kov ohnutý, materiál na vnitřním poloměru je vystaven tlakovému stavu, zatímco materiál na vnějším poloměru je vystaven napětí. Neutrální čára je bod nulového napětí, kde materiál přechází ze stlačení do napětí.

Faktor K = t/T

Faktor K je geometrický výpočet a nebere v úvahu fyzické faktory pro daný proces ohybu (typ materiálu, typ ohybu, nástroje atd.). Z tohoto důvodu lze skutečný faktor K pro danou sestavu zjistit jedině na základě obráceného výpočtu ze skutečného ohybu. Jinými slovy je třeba ohnout kov, změřit výsledek a vypočítat faktor K.

SpaceClaim stanoví správnou křivku faktoru K, abyste měli přesnější výsledek bez změny faktoru K, nebo časté změny tabulky ohybů. Výchozí tolerance ohybu produkuje přesný výsledek pro běžné ohyby vytvořené pomocí normálních nástrojů a normálního ohýbacího lisu. Pro základní díly byste měli použít výchozí tolerance. Ve zvláštních případech můžete použít tabulku tolerancí ohybů.

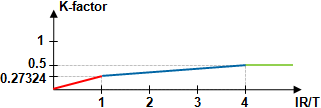

KřivkaVe 3D struktuře se jedná o jakoukoliv čáru v prostoru. pro výchozí hodnoty použité v aplikaci SpaceClaim je znázorněna níže.

Graf znázorňuje tři úseky: červený, modrý a zelený.

• Červený úsek představuje poloměr ohybu menší, než je tloušťka materiálu. Vzhledem k fyzikálním omezením stlačitelnosti oceli je obtížné dosáhnout ohybů s poloměrem menším, než je tloušťka v procesu ohybu tahem.
• Modrý úsek znázorňuje, že se zvyšujícím se vnitřním poloměrem nezůstává faktor K konstantní. Zvyšuje se až na hodnotu přibližně 0,5, kdy vnitřní poloměr dosáhne přibližně čtyřnásobku tloušťky materiálu. Nezvýší se nad tento rámec, protože materiál již není tažený. Faktor K větší než 0,5 není možný.
• Zelený úsek je konstantní na hodnotě 0,5, což je neutrální osa pro ohyby o poloměru větším, než je čtyřnásobek tloušťky materiálu.

BodSamostatné místo v mřížce skici. 2D objekt, který nemá žádnou výšku, šířku ani délku. Počátek, osa a vrchol představují příklady bodů. Nástroj Point (Bod) můžete použít pro skicování bodu na skicovací mřížce. Body jsou užitečné jako kótovací reference, při rozdělování a pro vytváření bodu na čáře nebo křivce, přes kterou chcete nakreslit kružnici třemi body., kde se červený a modrý úsek dotýkají, je důležitý. Představuje poloměr ohybu rovnající se tloušťce materiálu. Pro normální ohyby se obráceným výpočtem faktor K zjistí takto:

K = (4–PI) / PI = 0,27324

Toto může být potvrzeno výrobci ohýbacího lisu. Jedná s o správnou hodnotu pro normální ohyby, protože vychází ze skutečného fyzického výsledku.

Pro své materiály a procesy si můžete vytvořit tabulky tolerancí ohybů. Jakmile tyto tabulky vyplníte (což je jednorázový úkon), můžete rozevření provést pomocí tabulek, nebo použít výchozí hodnotu.

Pokud v horní části stromové struktury vyberete návrh plechu, zobrazí se na panelu Properties ve skupině Sheet Metal možnost K-Factor Type (Typ faktoru K). Ve výchozím nastavení je typ faktoru K nastaven na hodnotu Variable (Proměnná), ale můžete jej nastavit také jako konstantu.

Možnost Constant typu faktoru K umožňuje zadat číselnou hodnotu pro díl. Pomocí této volby můžete návrh spojit s jinou tradiční funkcí CAD, nebo upravit návrh podle jedinečných norem od určitého výrobce nebo úrovní tolerance, abyste dosáhli různých výsledků rozevření.

Faktor K byste měli měnit pouze tak, aby odpovídal pracovním vlastnostem kovu.
