Rozevírání plechů

Pokud rozevřete návrh plechu, změny se objeví současně na rozevřené komponentě a v původním návrhu.

Tlačítko  Unfold se aktivuje, pokud vyberete samostatnou plochu nebo plechový díl.

Rozevřené díly nejsou při exportování plechového dílu exportovány s pevným dílem, můžete však explicitně exportovat rozevřený díl.

Následující typy stěn můžete rozevřít, avšak musíte kliknout pravým tlačítkem myši na rovinnou plochu a nikoli na válec nebo kužel:

• rovinné stěny,
• válcové stěny, včetně válců o velkém průměru (válcové ohyby),
• většina kuželových stěn, jako je díl s proměnným poloměrem zaoblený mezi oblouky, který byl vydlabán a převeden na plechový díl, díly, které jsou vyrobeny pomocí přechodů mezi poloměry, a které se spolehlivě rozevírají,
• Ohyby Z a S, i když sousedí s válcovou nebo kuželovou stěnou,
• stěny zahrnující otvory, které se dotýkají ohybu nebo jsou obsaženy v objektu, který zahrnuje ohyb,
• díly se dvěma stěnami, které zahrnují komplexní neohýbající se hranu.

Postup rozevření plechové komponenty

1. Vyberte plochu plechové komponenty, která má alespoň jeden ohnutý styčný bod.

   Vybraná plocha nastaví orientaci rozevřeného návrhu. Tlačítko Unfold se aktivuje, jakmile vyberete jednu plochu plechového dílu. Můžete také kliknout pravým tlačítkem myši a z kontextové nabídky vybrat položku Unfold Part.

2. Ve skupině Flat na kartě Sheet Metal klikněte na tlačítko Unfold.

   V novém okně návrhu se zobrazí pohled shora na rozevřenou verzi komponenty s celkovými rozměry, jak je znázorněno na obrázku níže. Zobrazí se také ve stromové struktuře jako rozevřený díl. Viditelnost rozložené části v původním návrhu je ve stromové struktuře zpočátku vypnuta. Rozevřený díl se uloží jako díl návrhu.

   Celkové rozměry rozevřeného dílu jsou měřeny na základě orientace mřížky nákresu. Pro výpočet rozměrů se použije vnitřní úhel ohybu. Automaticky se zobrazí dva rozměry ploché míry.

   Ohyby jsou ve stromové struktuře uvedeny jako objekty pro rozevřený díl. Čáry ohybu a rozměry ohybu jsou umístěny na vrstvě ohybu s vypnutou viditelností. Chcete-li zobrazit čáry ohybu, zapněte viditelnost na panelu Layers.

   Pokud je zkosení rozpoznáno jako tvar, rozevře se na základě hodnoty Flatten form as v části Sheet Metal na panelu Properties pro návrh.

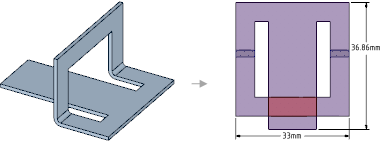

   Pokud má rozevřená komponenta konfliktní geometrii, vytvoří se ve stromové struktuře pro konfliktní geometrii samostatný povrch a zvýrazní se červeně, jak je znázorněno na obrázku níže. Zvýrazní se také hrana, která brání rozevření.







   Pokud uložíte rozevřený plechový díl do komponenty, zobrazí se ve stromové struktuře po otevření této komponenty v sestavě zaškrtávací políčko a ikona pro rozevřený díl. V okně návrhu pro rozevřený díl můžete přepínat viditelnost rozevřeného plechového dílu.

Postup složení rozevřené plechové komponenty

Chcete-li složit stěny v rozevřeném dílu, použijte nástroj Fold Walls.

1. Ve skupině Flat na kartě Sheet Metal klikněte na tlačítko Fold Walls.
2. (Volitelné) Na panelu Options zadejte hodnotu pro položku Bend Percentage (procento ohybu), pokud chcete stěnu ohnout zpět pouze částečně.
3. Klikněte na ohyby (nikoli stěnu), chcete-li je ohnout zpět.

Pro výběr ohybů k ohnutí zpět je k dispozici výběr pomocí rámečku.

Příklady

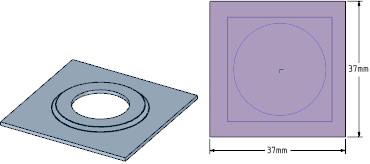

Rozevírání tvaru. Obrysy jsou znázorněny na rozevřeném dílu na straně, na které byly umístěny. Zobrazí se pouze vrchní obrysy tvarů. Obrysy tvarů se nacházejí na vrstvě Bends, která je ve výchozím nastavení skryta.





Rozevření tvaru spojnice.



Postup souběžné práce na složeném a rozevřeném zobrazení návrhu

Rozevřené zobrazení plechového dílu může být umístěno vedle složeného zobrazení, aby se dalo pracovat současně na obou zobrazeních. Změny provedené na dílu v jednom zobrazení se promítnou do jiného zobrazení.

K provedení následujících změn můžete použít nástroj Pull a změny se projeví v rozevřeném zobrazení:

• Razit otvory do rovinných a válcových stěn.

• Přetáhnout stěny a změnit jejich výšku nebo šířku, nebo přetažením změnit rozměry otvoru.

• Pomocí rozměrů anotací, které jsou automaticky vytvořeny s rozevřeným dílem, změnit výšku nebo šířku stěny (viz animovaný příklad níže).

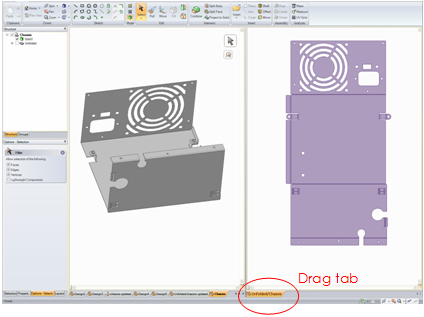

Chcete-li umístit zobrazení vedle sebe, klikněte a přetáhněte kartu pro okno návrhu a umístěte jej vedle jiného zobrazení.





Příklady

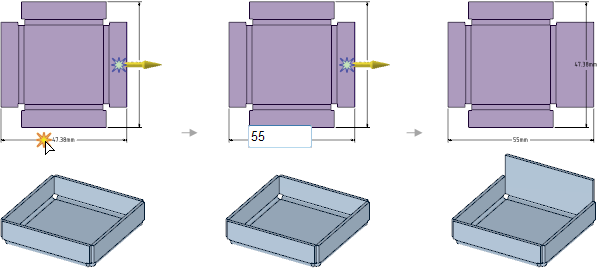

Použití nástroje Pull a rozměrů anotace pro změnu výšky stěny na rozevřeném dílu (nahoře); změny se projeví na složeném dílu (na spodní straně).

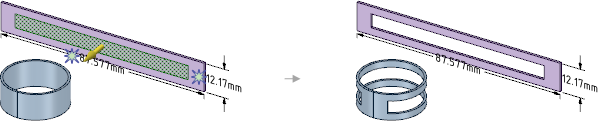

Při použití nástroje Pull pro umístění otvoru v rozevřeném válci dojde také k vytvoření otvoru ve složeném dílu.

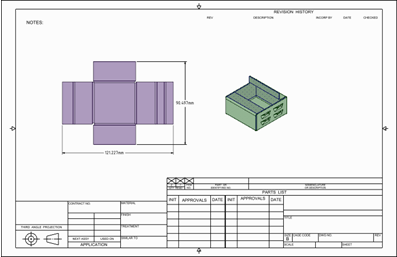

Postup vytvoření zobrazení rozevřeného dílu na výkresovém listu

1. Rozevřete plechový díl na výkresovém listu.

   Pohybem myši zobrazte náhled rozevřeného dílu.

2. Klikněte na výkresový list a umístěte v tomto místě celkové zobrazení.



Postup přidání rozměrů do rozevřeného zobrazení

1. Vyberte zobrazení.
2. Pravé tlačítko myši > Show Bend Dimensions
3. Ujistěte se, že je vrstva Bend Dimensions aktivní.

Pokud je tato volba zapnuta, všechny změny provedené na modelu se automaticky projeví na rozměrech pro ohyb výkresového listu.



Postup exportování rozevřeného dílu jako soubor .dxf

1. Umístěte požadované rozměry a poznámky do rozevřeného zobrazení pomocí nástrojů na kartě Detailing.
2. Na kartě Display nastavte položku Graphics Style na hodnotu Wireframe (drátový).

   Tímto krokem se model připraví pro export do souboru .dxf a zobrazí se náhled výsledného obrázku.

3. Z nabídky aplikace SpaceClaim vyberte položku Save As a vyberte AutoCADSoftware pro 2D a 3D navrhování a kreslení od společnosti Autodesk, Inc. Nativní formát souborů AutoCAD je DWG, formát pro výměnu souborů je DXF a formát pro publikaci CAD dat je DWF. files (*.dxf) jako typ souboru pro export.

   Rozevřený model se uloží jako soubor 2D DXFDrawing Interchange Format nebo Drawing Exchange Format. Formát datových souborů CAD vyvinutý společností Autodesk pro umožnění vzájemné slučitelnosti dat mezi aplikací AutoCAD a jinými programy. Můžete otvírat a vkládat výkresy, součásti a sestavy. Výkresy je možné vkládat jako plány. Můžete exportovat části, sestavy, výkresy a snímky 3D struktury. s přiloženými anotacemi a lze jej použít při výrobě.
