Vlastnosti plechu

Na panelu Properties můžete upravit tloušťku, vnitřní poloměr a faktor K plechových prvků. Úprava vlastností komponenty má vliv na všechny objekty v komponentě. Upravené hodnoty vlastností jsou znázorněny tučně. Výchozí hodnoty pro plechové komponenty můžete nastavit v možnostech plechu. Odstraněním upravené hodnoty vlastnosti ji vrátíte na výchozí hodnotu.

Tloušťka plechu je udržována pomocí vztahu odsazení. Plechová komponenta si zachová své vlastnosti při přesunu do neplechové komponenty.

Postup změny vlastností plechového dílu

1. Vyberte plechovou komponentu ve stromové struktuře.

2. Na panelu Properties změňte následující:

   • Bend Table: tabulka ohybů, kterou chcete použít pro tento plechový díl.

   • Flatten Form: způsob zobrazení tvarů v rozevřeném dílu. Můžete si vybrat z následujících hodnot:

     • No flatten (bez zploštění): Tvar je zobrazen v rozevřeném dílu beze změny.

     • Outline: (obrys): Pro křivku rozsahů a středový nitkový kříž je zobrazena tečkovaná čára. Obrys je na rozevřeném dílu přidán do vrstvy Bends (ohyby), která je ve výchozím nastavení skryta. Toto je výchozí hodnota.

     • Remove (odstranit): Tvar není zobrazen na rozevřeném dílu.

   • Inner Radius: Způsob výpočtu vnitřního poloměru ohybu. Toto pole vám zobrazí, co jste nastavili ve dvou polích níže.

     • Radius: Poloměr ohybu.

     • Type: Vyberte položku Thickness Ratio (Procento tloušťky) nebo Absolute (Absolutní).



       Pokud je Bend Radius (poloměr ohybu) v možnostech plechu nastaven na hodnotu Thickness ratio a změníte tloušťku plechového dílu pro daný díl, hodnota Inner Radius se změní na panelu Properties. Jinými slovy, změnou vlastnosti tloušťky dílu nedojde ke změně všech poloměrů ohybu, ale změní se zobrazený poloměr ohybu, aby znázornil, že je potřeba opravit problém. Můžete je vyřešit zvolením požadovaných ohybů a změnit jejich vlastnosti ručně.



   • K-Factor: Faktor K se používá k výpočtu poloměru ohybu a je určen materiálem, typem ohybu a poměrem poloměru ohybu k tloušťce kovu.

   • Material: Můžete nastavit kalibr pro materiál používaný v plechovém dílu. Přiřazení kalibru umožňuje ovládat tloušťku plechového dílu na přesnější úrovni. Kalibr představuje tloušťku kovu organizovanou čísly: čím menší číslo, tím tenčí kov. Aby se zobrazila rozevírací nabídka kalibru, musí být návrhu plechové konstrukce nebo návrhu komponenty přiřazen materiál. Kalibr nemůžete vybrat pro návrhy nebo komponenty, kterým je přiřazena volba „Unknown Material“ (neznámý materiál).

     Chcete-li přiřadit materiál, vyberte ze stromové struktury návrh na nejvyšší úrovni, nebo vyberte komponentu, které chcete přiřadit materiál, a potom klikněte na panelu Properties ve skupině Material na název materiálu v rozevírací nabídce. Ve skupině Thickness na panelu Properties klikněte na rozevírací nabídku Gage a vyberte kalibr.

   • Sheet Metal: Hodnota True (pravda) nebo False (nepravda) určuje, zda je komponenta plechovým dílem, nebo není. Jakmile vypnete na panelu Properties vlastnost Sheet Metal, všechny vlastnosti a parametry plechu se odstraní z dílu. A to včetně styčných bodů, reliéfů, tvarů atd.

   • Thickness: Tloušťka plechové části.

     Možná budete muset změnit vnitřní poloměr ohybů, změnit reliéfy ohybu nebo rohové reliéfy, nebo upravit geometrii po změně tloušťky.

Postup exportování vlastností plechového dílu

Po výběru plechového dílu se v nabídce pravého tlačítka myši objeví položka Export Sheet Metal Properties (Exportovat vlastnosti plechu). Tato položka otevírá dialog pro export vlastností plechu, který umožňuje vytvořit soubor CSV. Soubor obsahuje sloupce pro následující vlastnosti.

• Tloušťka,

• oblast zploštělé části,

• obvod zploštělé části,

• maximální rozsahy X a Y zploštělé části,

• počet otvorů,

• počet ohybů.

Abyste mohli exportovat ploché vlastnosti, musíte nejprve díl rozevřít.

Příklad

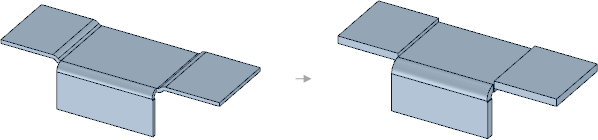

Změna tloušťky dílů způsobila, že styčné body S se staly styčnými body bez překrytí, protože poloměr byl příliš malý pro novou tloušťku. Pokud byste chtěli styčné body převést zpět na styčné body S na těchto dílech, museli byste změnit vnitřní poloměr.
