Tabulka pro odvození ohybu

Tabulky pro odvození ohybu se používají k výpočtu vodorovných vzorů uspořádání Tabulky vycházejí ze vzorce pro odvození ohybu (BD), který vypočítává délku vodorovné čáry za účelem vytvoření konkrétního úhlu ohybu.

BD = 2 × OSSB – BA

Kde:

• BD je odvození ohybu,
• BA je tolerance ohybu, která se rovná délce oblouku ohybu podél neutrální čáry. Neutrální čára je poloměr, kde materiál přechází z napětí v tlaku (vnitřní) do napětí v tahu (vnější).
• OSSB je vnější odstup (Outside Set Back). V závislosti na úhlu ohybu se v aplikaci SpaceClaim používají dvě různé definice OSSB, jak je vysvětleno níže.

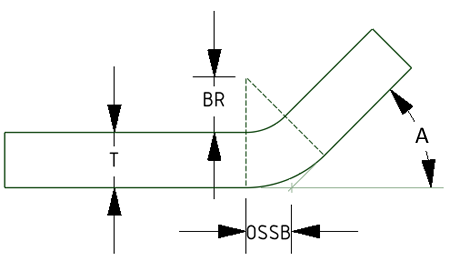

Pro úhly ohybu menší než 90 stupňů se OSSB měří od začátku ohybu k vnější čáře obrysu, která je průsečíkem rovinných ploch. Viz obrázek níže.



OSSB = Tan(A/2) × (BR + T) Z toho vyplývá: BD = 2 X Tan(A/2) × (BR + T) – BA   Kde: BR = poloměr ohybu, T = tloušťka, A = úhel měřený od roviny (v radiánech).



Pro úhly ohybu větší než, nebo rovné 90 stupňům se OSSB měří od začátku ohybu přes tečnou rovinu, až k vnější ploše ohybu. To znamená, že OSSB je stejná jako vnější poloměr ohybu. Viz obrázek níže.



OSSB = BR + T Z toho vyplývá: BD = 2 × (BR + T) – BA   Kde: BR = vnitřní poloměr ohybu, T = tloušťka, A = úhel měřený od roviny (v radiánech).

POZNÁMKA:

• Pokud tabulka ohybů není přiřazena k dílu, vypočítá se tolerance ohybu podle výchozí hodnoty faktoru K nastavené v části Sheet Metal options.
• Pokud je tabulka ohybů přiřazena k dílu, získá se tolerance ohybu z tabulky a přiřazený soubor s tabulkou ohybu musí specifikovat tabulky pro všechny možné kombinace tloušťky dílu a šířky raznice ve tvaru V (Vee Die width).
• Pokud některé ohyby v dílu používají raznici ve tvaru V a jiné ohyby v dílu nikoli, musí přiřazená tabulka ohybů stanovit tabulku bez zadané šířky raznice ve tvaru V.
• Pokud na panelu Properties zadáte hodnoty Bend Allowance (Tolerance ohybu) nebo Bend deduction (Odvození ohybu), budou tyto hodnoty mít přednost před hodnotami získanými z tabulky ohybů, nebo vypočítanými pomocí faktoru K.
• Odvození ohybu můžete nastavit na zápornou hodnotu, aby správně vyjadřovala odpovídající toleranci ohybu.

Postup použití tabulky ohybů pro plech k výpočtu rozevřených délek

1. Zkopírujte soubor CSV do složky SpaceClaim Library/Bends nebo do adresáře SpaceClaim Support File.

2. Nastavte tabulku ohybů pro plechový díl. Vyberte nejprve komponentu ve stromové struktuře a poté tabulku ohybů z vlastnosti Bend table.

Všechny hodnoty je poté možné získat z tabulky ohybů namísto jejich vypočítávání. Hodnoty, které nebyly získány z tabulky ohybů, mohou po rozevření návrhu způsobit chybu. Chcete-li přiřazení tabulky ohybů pro plech vymazat z komponenty, vyberte prázdnou hodnotu z rozevíracího seznamu vlastnosti Bend table.

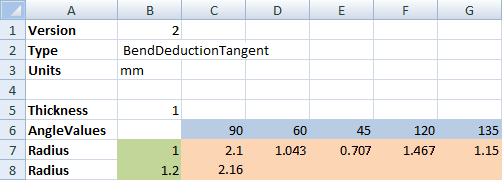

Níže uvedená tabulka znázorňuje jednoduchou tabulku ohybů, jak by vypadala v tabulkovém editoru. Klíčová slova jsou uvedena tučně. Hodnoty úhlů jsou měřeny od roviny.

Při rozevření plechového návrhu se pro určení hodnoty z vybrané tabulky použije tloušťka, vnitřní poloměr ohybu a úhel z návrhu.

Jakmile vyberete tabulku ohybů, můžete na panelu Properties upravit vlastnost Vee Die Width (Šířka raznice typu V). Šířka raznice typu V určuje šířku obrábění, které vytváří ohyb.

Textový soubor s hodnotami oddělenými čárkou

Soubory tabulky ohybů jsou uloženy jako soubory s hodnotami oddělenými čárkou (CSV), které lze upravovat. Níže uvedený soubor obsahuje stejné údaje jako předchozí tabulka, pouze je uvádí způsobem, jakým jsou uloženy v textovém souboru s hodnotami oddělenými čárkou.

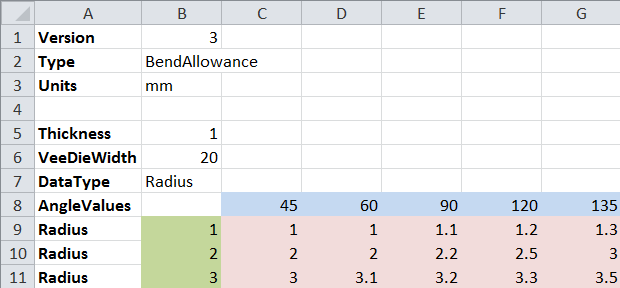

Tabulky mohou obsahovat dva typy dat. Ve výše uvedeném příkladu je datový typ DataTypeCompensation, který je výchozí. Níže uvedená tabulka je příkladem, kde je datový typ nastaven na DataTypeRadius.

V této tabulce představuje každá kombinace proměnných Thickness (tloušťka) a VeeDieWidth (Šířka raznice typu V) tabulku, která poskytuje aktuální poloměr na základě poloměru nástroje a úhlu. Ve výše uvedeném příkladu představují zelené buňky poloměr nástroje, modré buňky představují úhel, a růžové buňky představují skutečný poloměr aplikovaný na geometrii.

Tabulka poloměrů ovlivňuje pouze tvorbu ohybu. Jakmile je vytvořen ohyb, skutečný (vyhledaný z tabulky) poloměr se uloží do ohybu. Hodnotu můžete později změnit, nebo tabulku odpojit, aniž byste ohyb ovlivnili.

Při použití tabulky poloměrů se tvorba ohybu mírně změní. Na panelu Sheet Metal Options je proměnná Die width (šířka raznice) uvedena jako rozevírací seznam. Popisek textového pole Bend radius (Poloměr ohybu) se změní na Tool radius (poloměr nástroje) a vstup se dynamicky změní na rozevírací seznam, jsou-li splněny následující podmínky.

• Je vybrána jedna nebo více hran plechového dílu.
• Vybraná hrana se nachází v dílu, který odkazuje na soubor tabulky ohybů.
• Soubor tabulky ohybů obsahuje tabulku, která odpovídá tloušťce dílu a vybrané šířce raznice typu V.

Popisy, parametry a klíčová slova pro tabulky ohybů
