Otáčení plechových stěn

Vyberte jednu plochu plechové stěny a otočte ji pomocí úchytu pro přesunutí. Zvolte vnitřek plochy pro otáčení kolem vnitřního středu ohybu, nebo vnější plochu pro otáčení kolem vnější čáry obrysu.

Výchozí styčný bod, okolo kterého se bude otáčet, se vybírá na základě styčného bodu, který umožňuje otáčení menší části dílu. Chcete-li otáčet kolem jiného styčného bodu, přetáhněte ukotvení úchytu pro přesunutí (středovou kuličku) k hraně na jiném styčném bodu.

Postup otáčení plechové stěny

1. Ve skupině Edit na kartě Design klikněte na položku Move.

2. Vyberte plochu stěny, kterou chcete otočit.

   Vybraná plocha určuje bod otáčení:

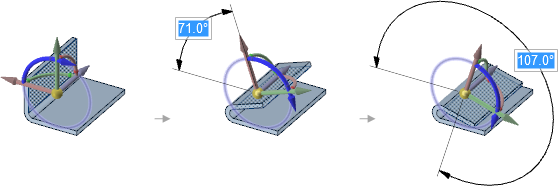

   Vyberte vnitřní plochu k otáčení kolem vnitřní strany ohybu:

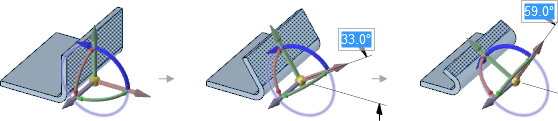

   Vyberte vnější stranu k otáčení kolem vnější strany ohybu (vnější čára obrysu):







   Pokud je stěna otočena kolem vnější čáry obrysu, velikosti stěn se změní. Tento typ otáčení je užitečný, protože čára obrysu je měřitelným bodem pro kontrolu.

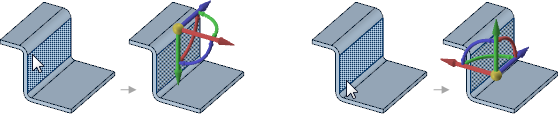

   Pokud je plocha připojena k více než jednoho styčnému bodu, pak se vybere styčný bod nejblíže k bodu, kde kliknete:







3. Vyberte modrou osu otáčení a stěnu otočte.

   Nástroj Move se zastaví, jakmile se stěna dotkne jiné stěny.

   Ohyb obrátí směr, pokud stěnu otočíte tak, že její úhel bude větší než 180 °.

Příklad

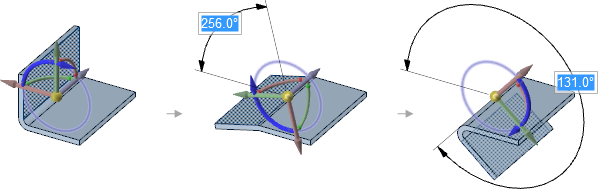

OtáčeníNástroj používaný pro opakovanou orientaci vašeho návrhu v libovolném směru, který vám umožňuje pohled ze všech úhlů. vnitřní stěny tak, že ohyb obrátí směr.

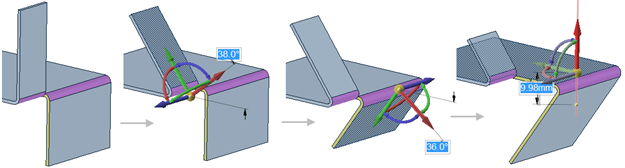

OtáčeníNástroj používaný pro opakovanou orientaci vašeho návrhu v libovolném směru, který vám umožňuje pohled ze všech úhlů. stěn, které jsou rozdělené na hraně okolo styčného bodu ohybu, a přesun základní plochy sdílené rozdělenými stěnami.
