Vytváření a úprava plechových dílů

Vytvořte nový návrh plechového dílu pomocí nástrojů na záložce Plech. Viz Převedení návrhu na plech, máte-li již model dílu.

Chcete-li vytvořit nový návrh plechového dílu

1. Klepněte na záložku Plech.

2. Vyberte nástroj ve skupině Skica.

3. Naskicujte první stěnu plechového dílu:





   Při skicování můžete zobrazit náhled tloušťky stěny.

   Viz Skicování plechových dílů ohledně podrobných informací a pokynů.



4. Klepněte na Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) na záložce Plech.

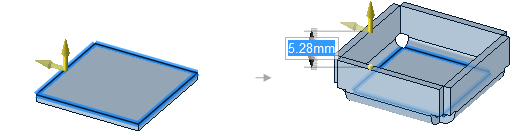

5. Vyberte hranu nebo hrany a vytáhněte boční stěny dílu:



   Spojení, rohové výštipy a ohyby jsou vytvořeny automaticky podle potřeby.

   Viz Vytahování plechových dílů ohledně podrobných informací a pokynů.

Chcete-li zvýraznit objekty v návrhu plechového dílu

Vyberte možnosti ve skupině lišty Zvýraznit na záložce Plech.

Můžete zapínat a vypínat zvýraznění spojení, výštipů, zářezů a dalších objektů plechových dílů. Zvýraznění barvy můžete přizpůsobit v SpaceClaim Možnosti plechu.
