Plechové tříbodové obdélníky

Pomocí nástroje Sheet Metal Three-Point Rectangle můžete v rovině nákresu nakreslit obdélník v libovolném úhlu.

Obdélníky, kruhy, mnohoúhelníky a elipsy jsou automaticky vysouvány na tloušťku plechové stěny nákresu. Výchozí tloušťku stěny můžete změnit ve vlastnostech plechu.

Kromě toho můžete vybrat volbu Profile a vytvořit stěnu, která je při kreslení kolmá k rovině nákresu.

Postup nakreslení tříbodového obdélníku na plechu

1. Klikněte na kartu Sheet Metal.

2. Ve skupině Sketch klikněte na nástroj Three-Point Rectangle.

3. (Volitelné) Na panelu Options vyberte položku Define rectangle from center (Vytvořit obdélník od středu) a začněte kreslit obdélník kliknutím na bod pro jeho střed namísto rohu.

4. (Volitelné) Klikněte na možnost Profile, pokud chcete při kreslení vytvořit stěny.

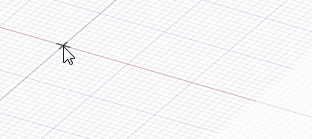

5. Kliknutím nastavte první roh obdélníku.

   Přesuňte kurzor myši nad mřížku nákresu, chcete-li zobrazit náhled obdélníku. Pokud vytvoříte čtverec nebo zlatý obdélník, zobrazí se čárkované čáry.

   Rozměry bodů můžete určit vzhledem k jiným objektům nákresu.

6. Kliknutím nastavíte délku druhé strany.

Klikněte a tažením nakreslete první stranu a poté klikněte a nastavte délku druhé strany.

Možnosti

Na panelu Options jsou k dispozici následující možnosti:

• Define rectangle from center: Vyberte tuto možnost, chcete-li kreslit obdélníky od středu. Kliknutím nastavte střed obdélníku, poté klikněte znovu a nastavte délku stran. Obdélník můžete nakreslit také tažením. Chcete-li tuto možnost zapnout průběžně při kreslení obdélníku, podržte klávesu Alt.

Následující možnosti nákresu pro plech vám umožní vybrat si mezi kreslením ploché stěny, nebo stěny, která je kolmá k rovině nákresu:

Pro každý nástroj nákresu jsou k dispozici následující možnosti:

• Cartesian dimensions: Vyberte bod v nákresu a klikněte na tuto možnost, chcete-li zobrazit kartézské rozměry od daného bodu. Kartézské rozměry zobrazují vzdálenosti X a Y od bodu, který vyberete. Pokud nemáte vybrán bod, zobrazí vzdálenosti X a Y od počátku.

• Polar dimensions: Vyberte bod v nákresu a klikněte na tuto možnost, chcete-li zobrazit polární rozměry od daného bodu. Polární rozměry zobrazují úhel X a Y od bodu, který vyberete. Pokud nemáte vybrán bod, zobrazí úhel X a Y od počátku.

• Snap to grid: Vyberte tuto možnost, chcete-li zapnout nebo vypnout možnost přichycení při kreslení. Kurzor se při kreslení přichytí k menšímu přírůstku rozteče mřížky. Výchozí hodnoty jsou 1 mm pro metrické a 0,125 palců pro imperiální jednotky. Chcete-li změnit menší rozteč mřížky, přejděte do části Units options.

• Snap to angle: Vyberte tuto možnost, chcete-li zapnout nebo vypnout možnost přichycení úhlu při kreslení. Kurzor se při kreslení přichytí k přírůstku úhlového přichycení. Výchozí hodnota je 15 stupňů. Chcete-li změnit úhlový přírůstek používaný pro přichycení, přejděte do části Snap options.

• Create layout curves: Křivky nákresu jsou vytvářeny jako dispoziční křivky. Pokud přesunete návrh na výkresový list, musíte při zapnutém režimu Sketch znovu zaškrtnout ve skupině Sketch Options na panelu Options políčko Create layout curves, chcete-li na výkresovém listu vytvořit dispoziční křivky. Viz část Dispoziční křivky.

• Curve Fitter Options: Pokud rovina nákresu prochází síťovaným objektem, systém upevní křivky skrze fasetové body. Čáry jsou zobrazeny zeleně a oblouky jsou zobrazeny modře. Následující možnosti se týkají křivek generovaných systémem.

  • Fit curves – odškrtněte tuto možnost, pokud nechcete, aby systém upevňoval křivky skrze body.

  • Tolerance – určuje, kolik bodů bude nalezeno, což také určuje, kolik křivek bude vytvořeno. Čím menší tolerance, tím více bodů bude nalezeno a křivek generováno.

  • Auto-merge – při zaškrtnutí systém sloučí čáry a oblouky pro vytvoření hladkých křivek. Hladké křivky se zobrazí růžově.
