Plechové kruhy

Nástroj Sheet Metal circle slouží ke kreslení kruhů do plechu.

Obdélníky, kruhy, mnohoúhelníky a elipsy jsou automaticky vysouvány na tloušťku plechové stěny nákresu. Výchozí tloušťku stěny můžete změnit ve vlastnostech plechu.

Kromě toho můžete vybrat volbu Profile a vytvořit stěnu, která je při kreslení kolmá k rovině nákresu.

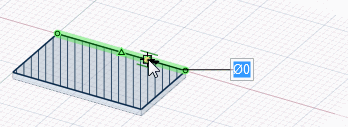

Postup nakreslení kruhu do plechu

Klikněte na kartu Sheet Metal.
Ve skupině Sketch klikněte na nástroj Circle nebo stiskněte klávesu C.
(Volitelné) Klikněte na možnost Profile, pokud chcete při kreslení vytvořit stěny.
Kliknutím nastavte střed kruhu.

Rozměry bodů můžete určit vzhledem k jiným objektům nákresu.
Kliknutím nastavte průměr kruhu.
Kruh se v rovině nákresu přichytí ke stávajícím nákresům nebo určeným kruhům a obloukům.

Pokud nakreslíte dva kruhy, které jsou k sobě tečné, a potom změníte průměr jednoho z nich úpravou jeho rozměru, tečnost s druhým kruhem zůstane zachována.

Pokud přetáhnete střed kruhu, který je tečný k jinému kruhu, poloměr druhého kruhu se změní, aby zůstala zachována tečnost.

Možnosti

Následující možnosti nákresu pro plech vám umožní vybrat si mezi kreslením ploché stěny, nebo stěny, která je kolmá k rovině nákresu:

Auto	Při kreslení otevřeného profilu (řada čar) je vytvořena kolmá stěna. Při kreslení uzavřeného profilu (čtverec, kruh atd.) se vytvoří plochá stěna.
Flat	Každý uzavřený nákres vytvoří plochou stěnu.
Profile	Při kreslení otevřeného profilu (řada čar) je vytvořena kolmá stěna.
Automatic	Použijte počáteční umístění nákresu pro určení, zda je vnitřek nebo vnějšek plechu při ohýbání zachován.
Inside	Udržuje při ohýbání délku vnitřního povrchu plechu.
Outside	Udržuje při ohýbání délku vnějšího povrchu plechu.

Pro každý nástroj nákresu jsou k dispozici následující možnosti:

Cartesian dimensions: Vyberte bod v nákresu a klikněte na tuto možnost, chcete-li zobrazit kartézské rozměry od daného bodu. Kartézské rozměry zobrazují vzdálenosti X a Y od bodu, který vyberete. Pokud nemáte vybrán bod, zobrazí vzdálenosti X a Y od počátku.
Polar dimensions: Vyberte bod v nákresu a klikněte na tuto možnost, chcete-li zobrazit polární rozměry od daného bodu. Polární rozměry zobrazují úhel X a Y od bodu, který vyberete. Pokud nemáte vybrán bod, zobrazí úhel X a Y od počátku.
Snap to grid: Vyberte tuto možnost, chcete-li zapnout nebo vypnout možnost přichycení při kreslení. Kurzor se při kreslení přichytí k menšímu přírůstku rozteče mřížky. Výchozí hodnoty jsou 1 mm pro metrické a 0,125 palců pro imperiální jednotky. Chcete-li změnit menší rozteč mřížky, přejděte do části Units options.
Snap to angle: Vyberte tuto možnost, chcete-li zapnout nebo vypnout možnost přichycení úhlu při kreslení. Kurzor se při kreslení přichytí k přírůstku úhlového přichycení. Výchozí hodnota je 15 stupňů. Chcete-li změnit úhlový přírůstek používaný pro přichycení, přejděte do části Snap options.
Create layout curves: Křivky nákresu jsou vytvářeny jako dispoziční křivky. Pokud přesunete návrh na výkresový list, musíte při zapnutém režimu Sketch znovu zaškrtnout ve skupině Sketch Options na panelu Options políčko Create layout curves, chcete-li na výkresovém listu vytvořit dispoziční křivky. Viz část Dispoziční křivky.
Curve Fitter Options: Pokud rovina nákresu prochází síťovaným objektem, systém upevní křivky skrze fasetové body. Čáry jsou zobrazeny zeleně a oblouky jsou zobrazeny modře. Následující možnosti se týkají křivek generovaných systémem.
- Fit curves – odškrtněte tuto možnost, pokud nechcete, aby systém upevňoval křivky skrze body.
- Tolerance – určuje, kolik bodů bude nalezeno, což také určuje, kolik křivek bude vytvořeno. Čím menší tolerance, tím více bodů bude nalezeno a křivek generováno.
- Auto-merge – při zaškrtnutí systém sloučí čáry a oblouky pro vytvoření hladkých křivek. Hladké křivky se zobrazí růžově.
