Ve skupině Create na kartě Sheet Metal vyberte nástroj
Split, chcete-li rozdělit plechové plochy a vytvořit částečné trhliny.

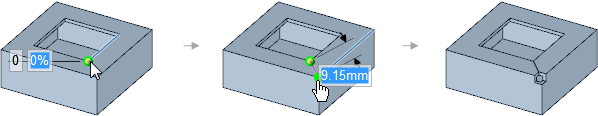

Nástroje Split a Select Two Cutter Points můžete použít pro výběr rohu pro jeden nebo oba body a vytvořit styčný bod pokosu, jak je znázorněno níže. V případě potřeby se automaticky vytvoří rohové reliéfy.
Pomocí tohoto nástroje můžete vybrat pouze plochu a nikoli tloušťku hrany. Nemůžete rozdělit plochu ohybu.

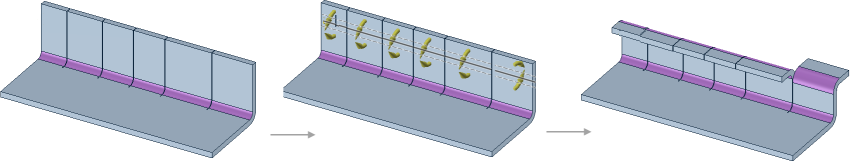

Při vytváření více rozštěpů podél plechového dílu, bez ohledu na to, zda používáte jeden nebo dva body pro řezání nebo směr ohybu, výsledný ohyb rozpíná délku plechového dílu napříč všemi rozštěpy, a na obou stranách rozštěpu/ů:
Možnost Split face gap v části Sheet Metal options udává při použití nástroje Split šířku mezery.
Ve skupině Create na kartě Sheet Metal klikněte na tlačítko Split.
Klikněte na nástroj Select Two Cutter Points.
V případě potřeby změňte výběr pro nástroj Relief.

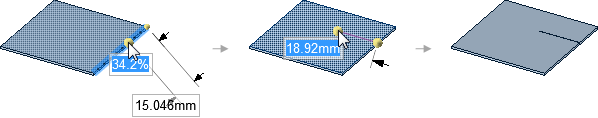

Tvar konce částečného rozštěpu se určí typem reliéfu vybraného pro nástroj Relief. Nástroj Relief je v příkladu níže nastaven na možnost Square (čtverec).
Klikněte na bod na hraně.
Můžete zadat rozměr pro procento vzdálenosti podél hrany nebo vzdálenost od konce hrany.
Žlutá kulička se změní na zelenou, když se koncový bod přichytí k bodu.
Klikněte na bod pro konec rozštěpu nebo trhliny.
Klikněte na položku Split a vyberte obtisknutou hranu nebo křivku nákresu.
Následující nástroje vás provedou procesem:
|
|
Ve výchozím nastavení je aktivní nástroj Select Cutter Point. Tento nástroj rozštěpí plochu, která je kolmá k hraně v bodě výběru. |
|
|
Nástroj Select Two Cutter Points umožňuje vybrat dva body za účelem vytvoření rozštěpu mezi těmito body. Použije se poloměr přichycení nastavený v části SpaceClaim Options > Snap. |
