Úchyt pro přesunutí

Úchyt pro přesunutí se používá k přesunu objektů ve 2D a 3D. Úchyt pro přesunutí umožňuje přesouvat a otáčet objekty. Vybraný objekt můžete přesunout tažením po kliknutí na osy úchytu pro přesunutí.

Pokud vyberete objekt, který chcete přesunout, a kliknete na jeden z nástrojů Move, aplikace SpaceClaim odhadne kotevní bod a orientaci úchytu pro přesunutí. Pokud je některý z nich nesprávný, můžete je změnit.

Velikost úchytu pro přesunutí můžete upravit v části Popular options.

Postup přesouvání objektů pomocí Úchytu pro přesunutí

1. Klikněte na osu, která je zarovnaná se směrem, ve kterém chcete vybraný objekt přesunout.

2. Tažením ve směru osy objekt přesuňte.

   Při pohybu můžete použít tlačítko Ctrl a tažením vytvořit kopii objektu.

Postup otáčení objektů pomocí Úchytu pro přesunutí

Použijte zakřivenou osu otáčení, která je zarovnaná se směrem, kterým chcete objekt otočit:

• Přetažením osy otočte vybraný objekt.

  Při pohybu můžete použít tlačítko Ctrl a tažením vytvořit kopii objektu

  .
• Dvojitým kliknutím na osu můžete objekt otočit o 90 °. Při dvojitém kliknutí můžete použít tlačítko Ctrl a tažením vytvořit kopii objektu v 90 °.

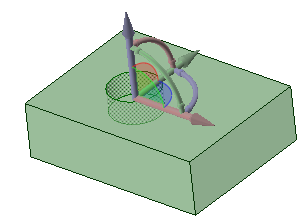

Volný pohyb v rámci roviny pomocí úchytu pro přesunutí

Pro pohyb v rámci roviny použijte roviny mezi úchyty pro přesunutí.

• Podržte klávesu Alt.
• Mezi úchyty pro přesunutí se zobrazí čtvrtkruhové roviny.
• Vyberte rovinu pro pohyb uvnitř.
• Uvolněte klávesu Alt a začněte táhnout.

  Během tažení se kurzor změní na kurzor volného tažení.

• Kliknutím na kterýkoli úchyt pro přesunutí zrušíte pohyb volným tažením.

Opětovné zarovnání os úchytu pro přesunutí

Úchyt pro přesunutí můžete znovu zarovnat následujícími způsoby:

• Přetažením malých kuliček na jednotlivých osách otáčení daného úchytu pro přesunutí jej můžete znovu orientovat. Při tažení můžete také stisknout mezerník a zadat úhel přímo.

• Přetáhněte středovou kuličku úchytu pro přesunutí (nebo použijte nástroj Anchor) a umístěte ji na jiný pevný díl, ​​plochu, hranu nebo vrchol. Pokud použijete tuto metodu, mějte na paměti, že vybraný objekt je stále ten, který se bude pohybovat.

• Stiskněte klávesu Alt a klikněte na bod nebo čáru (nebo použijte nástroj Move Direction) a naorientujte nejbližší lineární osu směrem k tomuto bodu nebo podél čáry.

Příklad

Úprava velikosti úchytu pro přesunutí v části Popular options.
