Přidání otvoru

Zkopírujte horní hranu bloku a vytvořte hranu pro otvor:

1. Ve skupině Edit na kartě Design klikněte na položku Pull.

2. Dvakrát klikněte na horní hranu obdélníku.

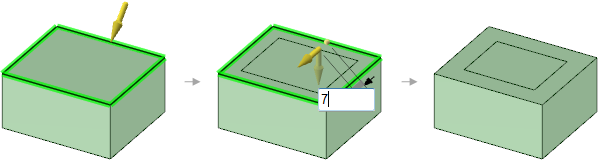

3. Tím vyberete čtyři sousedící hrany. Můžete znovu dvakrát kliknout znovu, chcete-li procházet možné výběry. Pokračujte v dvojitém klikání, dokud nejsou vybrány čtyři horní hrany, jak je znázorněno v níže uvedené sekvenci.

4. Na malém panelu nástrojů nebo panelu Options vyberte možnost Copy Edge. Tato možnost je zobrazena na malém panelu nástrojů zde:







5. Přetáhněte hranu asi 7 mm (nebo 0,3 palců) směrem ke středu horní části.

   Tím se vytvoří kopie hrany, která je posunuta od původní hrany o takovou vzdálenost, o jakou ji potáhnete nebo zadáte.

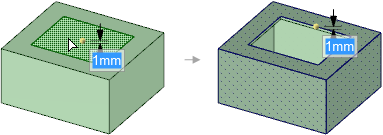

Vydlabání pevného dílu

1. Ve skupině Insert na kartě Design klikněte na položku Shell.

2. Klikněte na plochu, kterou jste vytvořili zkopírováním hrany.

3. Změňte tloušťku vydlabání:

   • Pokud pracujete v metrických jednotkách, změňte tloušťku na 1 mm a stiskněte klávesu Enter.
   • Pokud pracujete v imperiálních jednotkách, změňte tloušťku na 0,04 a stiskněte klávesu Enter.

   Pevný díl bude vydlabán a vybraná plocha bude odstraněna.
