Převod pevného dílu na plechový

1. Ve skupině Import na kartě Sheet Metal klikněte na položku Convert.

   Nástroj Select Bodies je ve výchozím nastavení aktivní.

2. Vyberte tělo, které jste vytvořili.

   Stěny, ohyby a styčné body (pouze styčné body o výchozí velikosti, které jste vytvořili jako plechové, nikoli importované) jsou automaticky detekovány a barevně odlišeny: zelená znázorňuje jednu stranu, modrozelená druhou stranu, styčné body jsou fialové a částečné ohyby jsou žluté.

   Uvidíte pouze barevné odlišení pro stěny, protože jste ve svém návrhu nevytvořili žádné další prvky.

3. Klikněte na položku Select nebo stiskněte tlačítko S, chcete-li ukončit nástroj Convert.

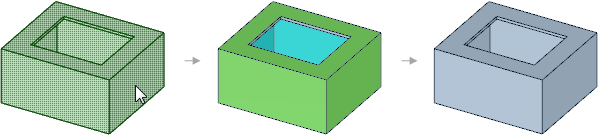

   Tělo se zobrazí v azurové (modré) barvě, pokud bylo úspěšně převedeno, jak je znázorněno v níže uvedené sekvenci.
