Přidání svislých styčných bodů

Stejně jako při rozdělení horní plochy musíte přidat ohyby a styčné body, abyste mohli rozevřít a vyrobit plechový díl.

Začněte přidáním styčných bodů na svislé hrany:

1. Vyberte jednu svislou hranu.

2. V panelu se stromovou strukturou klikněte na kartu Selection.

   Tato karta obsahuje nástroje pokročilého výběru, které vám ve vašem návrhu pomohou najít podobnou geometrii. Další informace najdete v části Pokročilý výběr.

3. Klikněte na položku Edges with same length (Hrany stejné délky).

   Budou vybrány všechny svislé hrany.

4. Ve skupině Create na kartě Sheet Metal klikněte na tlačítko Junction.

5. Z rozevíracího seznamu Junction vyberte položku No Overlap.

   Na ohybech, které nemají reliéfy, jsou reliéfy vytvořeny automaticky, jak je uvedeno níže.



Přidání ohybů na zbývající pevné hrany

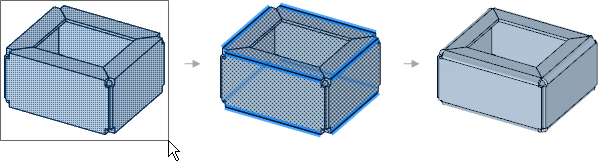

1. Nakreslete rámeček kolem celého dílu a vyberte jej.

2. Na panelu Selection klikněte na položku Hard sheet metal edges.

   Budou vybrány všechny hrany, které nemají nastaven typ styčného bodu. V tomto příkladu budou vybrány všechny vodorovné hrany na vnější straně dílu. Na všech těchto hranách potřebujeme ohyby, abychom mohli díl rozevřít.

3. Ve skupině Create na kartě Sheet Metal klikněte znovu na tlačítko Junction.

4. Z rozevíracího seznamu Junction vyberte položku Bend.

   Váš díl má nyní styčné body a ohyby, a je připraven na rozevření:
