Panel Výběr

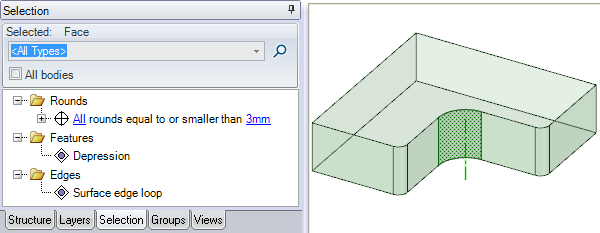

PanelČásti uživatelského rozhraní, které se počátku zobrazí na levé straně okna aplikace a které zahrnují: panel Struktura, panel Vrstvy, panel Výběr, panel Skupiny, panel Možnosti a panel Vlastnosti. Tyto panely můžete připojovat a uvolňovat. Výběr použijte k výběru objektů ve stejném díle, které jsou podobné nebo příbuzné k objektu aktuálně zvolenému. Seznam výsledků je založen na geometrii, kterou zvolíte pro vyhledávání. Vyhledávali jsme například na základě zaoblené plochy zvýrazněné na obrázku níže. Na níže uvedených příkladech uvidíte, co se stane, když kliknete na každý výsledek vyhledávání.

Výběr objektů podobných aktuálně vybranému objektu

1. Vyberte libovolný 3D objekt.

2. Klikněte na záložku Výběr k zobrazení panelu Výběr.

   Záložka VýběrOblast uživatelského rozhraní, kde můžete vyhledat stejné objekty jako jsou aktuálně vybrané. Viz Rychlý výběr je zpočátku umístěna ve spodní části panelu Struktura.

3. (Volitelné) Vyberte možnost All bodies (Všechna tělesa) k vyhledání všech těles v aktivní součásti.

   Následující kategorie výběru lze vybrat na více než jednom tělese:

   • Edges (Hrany): Stejná délka, Stejná délka se stejnou orientací, Otvor se stejným nebo menším poloměrem.

   • Faces (Plochy): Stejné zaoblení, Stejné nebo menší zaoblení, Stejné nebo menší zkosení, Stejný nebo menší otvor, Stejná plocha, Stejné místo, Válec stejného poloměru.

4. (Volitelné) Vyberte kategorii z rozbalovacího seznamu, chcete-li zobrazit pouze objekty s vybraným vztahem.

   Vyberte možnost All Types (Všechny typy) k zobrazení veškeré geometrie související s vaším výběrem.

   Kategorie výběru

   Kategorie	Popis	Příklad	Typy výběru
   Tělesa	Tělesa na základě objemu ve srovnání s aktuálně vybraným tělesem.	Tato kategorie hromadného výběru je zvláště užitečná, když potřebujete najít a vymazat několik malých položek v návrhu, např. upínací prvky.	Všechna tělesa s objemem <=, = nebo >= ve vztahu k objemu aktuálně vybraného tělesa
   Koaxiální plochy	Objekty se stejnou osou		Koaxiální otvor Koaxiální výstupek Koaxiální válec Koaxiální povrchy
   Součásti	Všechny instance vybrané součásti.		Součásti
   Hrany	Hrany, které jsou jako aktuálně vybraná hrana		Hrany se stejnou délkou Hrany se stejnou délku a stejnou orientaci Hrany se stejnou délkou ve stejné ploše Smyčky hrany povrchu Tvrdé plechové hrany
   Prvky	SkupinySady objektů, které se zobrazují na záložce Skupiny. Skupinu můžete vytvořit z libovolné sady vybraných objektů. V rámci skupiny jsou uchovávány informace jako výběr, Alt+výběr, přesunutí kotevních bodů, osy a kóty měřítka. ploch, které tvoří výstupky, zapuštění, vnitřní plochy nebo které obklopují jiné plochy		Výstupek Deprese Vnitřní plochy Uzavřený
   Tloušťka plochy mezilehlého povrchu	Plochy mezilehlého povrchu se stejnou tloušťkou		Plochy a tělesa
   Odsazené plochy	Plochy, které mají definovaný vztah odsazení		Všechny odsazené základní plochy Všechny odsazené plochy Plochy se stejným odsazením Všechny totožné plochy
   Pole	Členy vzorů, celé vzory nebo rozpoznané vzory		Člen vzoru Rozpoznaný vzor Všechny členy vzoru PoznámkaPoznámka vložená do vašeho návrhu, výkresu nebo 3D struktury. Poznámky obsahují text nebo symboly, které vložíte a lze je připojit ke geometrii pomocí vodicí čáry poznámky.: Pokud vzor nemá v programu SpaceClaim vztah vzoru, musíte podržet klávesu Alt a vybrat plochu, která obsahuje členy vzoru, abyste mohli vybrat rozpoznaný vzor.
   ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem.	ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem. a zkosení		ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem. se stejným poloměrem ZaobleníZaoblený roh v průsečíku dvou čar nebo hran. Zaoblení se vztahuje na vnější roh, vnitřní roh lze upravit pomocí příkazu Zaoblit. Plochy pro příkazy Zaoblení a Zaoblit se souhrnně nazývají zaoblení. Viz Zaoblit, Zaoblení s konstantním poloměrem, Zaoblení s variabilním poloměrem. se stejným nebo menším poloměrem ZkoseníŠikmý roh mezi dvěma hranami vytvořený pomocí nástroje Pull (Vytáhnout), úhel s rovnoměrným sklonem, úkos. stejné nebo menší velikosti Zaoblené plochy a řetězce ploch s proměnlivým poloměrem, i když jsou složeny ze směsi konstantních a proměnlivých ploch
   Stejná barva	Plochy stejné barvy		Plochy
   Stejný typ křivky	Křivky stejné barvy, typu a délky		Plochy se stejnou barvou jakou má původně vybraná plocha
   Otvory stejných rozměrů	Standardní otvory se stejným rozměrem otvoru		Standardní otvory
   Stejná velikost	Plochy, které mají stejný poloměr nebo plošnou míru		Válec se stejným poloměrem Otvor stejného poloměru Výstupek stejného poloměru Plochy se stejnou plošnou mírou Otvory stejné nebo menší než Povrchové otvory stejné nebo menší než
   Plech	Plechové objekty		Rohy úkosu Stejný typ spojení a parametry Lemy a tvary se stejnými parametry

5. (Volitelné) Pokud vypnete možnost Automatically calculate power selection results (Automaticky vypočítat výsledky hromadného výběru) v Možnostech výběru, potom musíte kliknout na k vyhledání souvisejících objektů ve vašem návrhu. Jinak se výsledky vyhledávání automaticky zobrazí.

   Související objekty jsou zobrazeny v hlavní oblasti panelu. Najeďte myší na objekty v seznamu ke zvýraznění těchto objektů v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

6. (Volitelné) Nastavte možnost Power Selection Relative Tolerance (Relativní tolerance hromadného výběru) v Možnostech výběru pro nalezení položek v rámci tolerance cílové velikosti.

7. (Volitelné) Klikněte na modrý odkaz ke změně daného parametru ve vyhledávání.

8. Klikněte na libovolné číslo souvisejících objektů v seznamu, chcete-li je přidat do aktuálního výběru.

   Můžete stisknout klávesu Ctrl + kliknutím vybrat několik objektů.

Vyhledání všech smyček hran povrchu

1. Vyberte povrch, který obsahuje jednu smyčku hrany.

2. Vyberte možnost Surface Edge Loop (Smyčka hrany povrchu) v seznamu kategorií.

   Tato možnost se hodí, když se smyčky hrany objev vzájemně na sobě v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

Výběr a vytvoření rozpoznaných vzorů

1. Vyberte výstupek nebo zapuštění, které je členem vzoru.

2. Podržte klávesu Alt a vyberte rovinnou plochu, která obsahuje potenciální vzor.

   Musíte vybrat tuto plochu za účelem rozpoznání vzoru.

3. Vyberte Recognized Pattern (Rozpoznaný vzor) ze seznamu souvisejících.

4. Klikněte pravým tlačítkem myši na potenciální vzor a vyberte Create Pattern (Vytvořit vzor) z kontextové nabídky k převedení vybraných výstupků nebo zapuštění na vzor.

5. (Volitelné) Vyberte plochu člena vzoru k zobrazení počtu a rozměru pro úpravu.

Výběr ploch, které obklopují vnitřní prázdný prostor

1. Klikněte na plochu tělesa s vnitřními plochami.

2. Vyberte Inner Faces (Vnitřní plochy) ze seznamu kategorií.

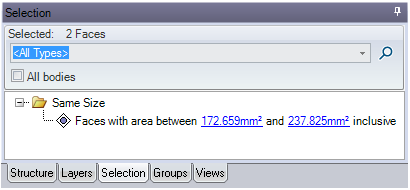

Vyhledání všech ploch v rozsahu oblastí mezi dvěma plochami

1. Vyberte dvě plochy.

2. Klikněte na na panelu Výběr.

   Výsledky vyhledávání zobrazí všechny plochy ve vašem návrhu s oblastí mezi dvěma plochami, které jste vybrali.



Výběr všech ploch stejné barvy

1. Otevřete model s různými barvami na více plochách modelu.

2. Vyberte plochu konkrétní barvy.

3. Klikněte na záložku panelu Výběr ve stromové struktuře.

4. Klikněte na možnost Faces with same color (Plochy se stejnou barvou) ve složce Same color (Stejná barva) na panelu Výběr.

5. Budou vybrány všechny plochy se stejnou barvou jakou má původně vybraná plocha.

Příklady

Vybrali jsme zaoblenou plochu zvýrazněnou výše.

Plochy zvýrazněné výše jsou vybrány, když kliknete na All rounds are equal to or smaller than 4.34mm (Všechna zaoblení se rovnají 4,34 mm nebo jsou menší).

Plochy zvýrazněné výše jsou vybrány, když kliknete na Depression (Zapuštění).

Plochy zvýrazněné výše jsou vybrány, když kliknete na Surface edge loop (Smyčka hrany povrchu).
