Gebruik de tool Schaal
om de besturingsgrepen weer te geven voor het manipuleren van een 2D object. De tool Schaal functioneert ook in Doorsnedemodus bij vaste vormen met alleen vlakke zijden.
De tool Schaal werkt voor schetsen die op een vlak liggen. Zie Schetsen schalen met Trekken als u schetsen moet schalen die op meerdere vlakken liggen.
Selecteer een tekening of een bijsnijdvlak.
Selecteer een willekeurig 2D-object (incl. bogen en splines) of 3D-rand.
U kunt Ctrl ingedrukt houden of een vak in het venster Ontwerp tekenen om meerdere objecten te selecteren.
U kunt afzonderlijke splinepunten selecteren om een deel van een spline te wijzigen.
Schaal, roteer or pan het object als volgt:
Schalen: Sleep de witte besturingsgreep. U kunt op Shift drukken tijdens het slepen om de hoogte-breedteverhouding te vergrendelen. U kunt ook een afmeting invoeren, of een percentage (zoals 50%).
De volgende optie is beschikbaar in de tool Schaal:
|
Hoogte-breedteverhouding |
Selecteer deze optie om de verhouding tussen de zijden te handhaven als u sleept of een afmeting invoert. U kunt ook Shift+slepen om de hoogte-breedteverhouding te behouden zonder deze optie te selecteren. |
|
Vak heroriënteren |
Verplaats en draai het schaalbegrenzingsvak zonder dat dit invloed heeft op de geselecteerde geometrische vorm. |
|
Schetsverbinding behouden |
Handhaaf de verbinding tussen een schetscurve en andere curves die hun eindpunten delen. Als u deze optie deselecteert en een schetscurve schaalt, wordt de curve geschaald onafhankelijk van andere curves. |
De volgende opties zijn beschikbaar voor elke schetstool:
Cartesische afmetingen: selecteer een punt in een schets en klik op deze optie om de cartesische afmetingen vanaf dit punt te zien. De cartesische afmetingen tonen u de x- en y-afstanden vanaf het punt dat u selecteert. Als u geen punt heeft geselecteerd, worden de x- en y-afstanden vanaf de oorsprong weergegeven.
Polaire afmetingen: selecteer een punt in een schets en klik op deze optie om de polaire afmetingen vanaf dit punt te zien. De polaire afmetingen tonen u een hoek en een afstand vanaf het punt dat u heeft geselecteerd. Als u geen punt heeft geselecteerd, worden de hoek en de afstand vanaf de oorsprong weergegeven.
Magneetmodus: Selecteer deze optie om voor het schetsen de magneetmodus in of uit te schakelen. De cursor springt tijdens het schetsen op de dunne rasterlijnen. De standaardinstellingen zijn 1 mm voor metrische en 0,125 inch voor Engelse maateenheden. Zie de Eenhedenopties om de kleine rasterafstand te wijzigen.
Springen in hoek: Selecteer deze optie om de magneethoek tijdens het schetsen in of uit te schakelen. De cursor springt met de hoekstapgrootte terwijl u aan het schetsen bent. De standaardinstelling is 15 graden. Zie de Magneetmodusopties om de hoekincrement voor de magneetmodus te wijzigen.
Lay-outcurves maken: De schetscurves worden gemaakt als lay-outcurves. Als u het ontwerp verplaatst naar een tekenblad terwijl de Schetsmodus is geselecteerd, dan moet u het keuzevakje Lay-outcurves maken opnieuw selecteren in de groep Schetsopties in het deelvenster Opties om lay-outcurves op het tekenblad te maken. Zie Lay-outcurves.
Opties curve invoegen: Als het schetsvlak door een meshobject loopt, creëert het systeem curves door deze facetpunten. Lijnen worden groen weergegeven en bogen worden blauw weergegeven. De volgende opties zijn van toepassing op de door het systeem gegenereerde curves.
Curves invoegen - Deselecteer deze optie als u niet wilt dat het systeem curves door de punten creëert.
Tolerantie - Bepaalt hoeveel punten gevonden worden wat ook bepaalt hoeveel curves er worden gemaakt. Hoe kleiner de tolerantie, hoe meer punten worden gevonden en curves worden gemaakt.
Automatisch samenvoegen - Als deze optie is aangevinkt, zal het systeem lijnen en bogen samenvoegen tot splines. Splines worden roze weergegeven.

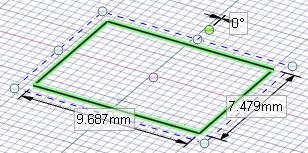

De afmetingen van de tool Schalen hebben betrekking op de lengten van het geselecteerde schetsobject.
Schalen in doorsnedemodus
