Schetsen schalen met Trekken

U kunt schetscurves verschalen met de tool Schalen of u kunt de tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. gebruiken.

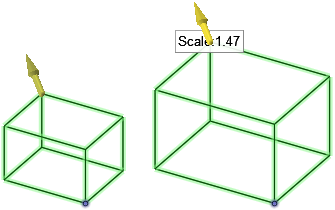

U dient de tool Schalen te gebruiken als u schetscurves wilt verschalen, die op een vlak liggen. Gebruik de tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. als u curves wilt verschalen die op meerdere vlakken liggen, zoals in de onderstaande voorbeelden.

Schetscurves verschalen met de tool Trekken

1. Klik op TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. in de groep Bewerken van het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

2. Selecteer de curves.

3. Klik op de toolguide Schalen.

4. Selecteer een ankerpunt.

5. Als Vermengen oranje is gemarkeerd, klik om deze optie uit te schakelen in het deelvenster Opties.

   Verschalen werkt niet indien de optie Vermengen is ingeschakeld.

6. Sleep in de richting van de gele richtpijl.
