Cirkels

Gebruik de tool CirkelAfgeronde hoek bij de kruising van twee lijnen of randen. Afronding refereert aan een exterieurhoek; een interieurhoek is bekend als een fillet. Afrondingen een fillets worden beiden afrondingen genoemd. Raadpleeg Fillet, Ronding met constante radius, Ronding met variabele radius. om een cirkel in 2D te schetsen als u de locatie van het middelpunt van de cirkel weet en een punt op de rand van de cirkel of de radius of diameter. De cirkel kan een cilinder of gat worden als u deze in 3D trekt met de tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm., of een bol of torus als u deze draait of sweept.

Het schetsraster moet zichtbaar zijn in de werkruimte, voordat u kunt tekenen.

Een cirkel tekenen

1. Klik op CirkelAfgeronde hoek bij de kruising van twee lijnen of randen. Afronding refereert aan een exterieurhoek; een interieurhoek is bekend als een fillet. Afrondingen een fillets worden beiden afrondingen genoemd. Raadpleeg Fillet, Ronding met constante radius, Ronding met variabele radius. in de groep Schets of druk op C.

2. Klik om het middelpunt van de cirkel in te stellen.

   U kunt de punten relatief aan andere schetsobjecten bemeten.

3. Klik om de diameter van de cirkel in te stellen.

4. De cirkel springt naar bestaande schetsen of bepaalde cirkels en bogen in het vlak van de schets.

   Als u twee cirkels schetst die elkaar raken en vervolgens de diameter van één cirkel wijzigt door zijn afmetingen te bewerken, blijft het raakpunt met de andere cirkel behouden.

   Als u het middelpunt versleept van een cirkel die een andere cirkel raakt, wijzigt de radius van de andere cirkel om het raakpunt te behouden.

Opties

De volgende opties zijn beschikbaar voor elke schetstool:

• Cartesische bematingen:selecteer een punt in een schets en klik op deze optie om de Cartesische bematingen vanuit het punt te zien. Cartesische bematingen tonen u de X- en Y-afstanden vanuit het punt dat u selecteert. Als u geen punt hebt geselecteerd, toont het u de X- en Y-afstanden vanuit de oorsprong.

• Polaire bematingen: selecteer een punt in een schets en klik op deze optie om de Polaire bematingen vanuit het punt te zien. Polaire bematingen tonen u een hoek en een afstand vanuit het punt dat u selecteert. Als u geen punt hebt geselecteerd, toont het u de hoek en de afstand vanuit de oorsprong.

• SnapBeperking voor objecten, hoekige en lineaire toenames of rasterpunten terwijl u schetst of vaste vormen bewerkt. U kunt het snapgedrag aanpassen in Bestand>Opties. Het drukken op Shift terwijl u sleept snapt de tool, aan de hand van uw snapinstellingen. U kunt de tool Snap naar raster gebruiken om alleen alle tekening-naar-rasterpunten te beperken of te vergrendelen. op raster: selecteer deze optie om springen in of uit te schakelen tijdens het schetsen. De cursor springt naar de dunne rasterlijnen terwijl u schetst. De standaarden zijn 1 mm voor Metrisch en 0.125 in voor Britse maateenheden. Raadpleeg Eenhedenopties om de dunne rasterlijnen te wijzigen.

• SnapBeperking voor objecten, hoekige en lineaire toenames of rasterpunten terwijl u schetst of vaste vormen bewerkt. U kunt het snapgedrag aanpassen in Bestand>Opties. Het drukken op Shift terwijl u sleept snapt de tool, aan de hand van uw snapinstellingen. U kunt de tool Snap naar raster gebruiken om alleen alle tekening-naar-rasterpunten te beperken of te vergrendelen. naar hoek: selecteer deze optie om het springen naar de hoek tijdens het schetsen in of uit te schakelen. De cursor springt naar de dunne rasterlijnen terwijl u schetst. De standaard is 15 graden. Raadpleeg Snapopties om de hoektoename te wijzigen, die gebruikt wordt voor snappen.

• Lay-out2D-tekeningmodus, die uiterst handig is als u niet direct 3D-objecten vanuit de lijnen in de lay-out hoeft te genereren. Als u lay-outlijnen naar 3D probeert te trekken, gedragen deze zich niet op dezelfde manier als schetslijnen. U kunt een lay-out zien als een potloodtekening, die op uw ontwerp wordt gemaakt. Als u gereed bent om uw lay-out te gebruiken om een geometrie te maken, moet u de lay-outlijnen naar een schets projecteren. Het projecteren van een lay-outlijn naar een schets, is als inkt aanbrengen op de lijn. U kunt een 2D AutoCAD DXF- of DWG-bestand als een lay-out importeren curves maken: de schetscurves worden gemaakt als lay-out curves. Als u het ontwerp verplaatst naar een tekenblad, met SchetsmodusModus voor het tekenen in twee afmetingen, met gebruik van de schetstools op het schetsraster. Een schets is een verzameling lijnen en andere 2D-objecten op een schetsraster. Schetsen maakt regio's die in 3D kunnen worden getrokken. Als u uw schets in 3D trekt met de tool Trekken, worden regio's, die zijn gevormd door kruisende lijnen, vaste vormen en lijnen worden randen. geselecteerd, moet u het selectievakje Lay-out2D-tekeningmodus, die uiterst handig is als u niet direct 3D-objecten vanuit de lijnen in de lay-out hoeft te genereren. Als u lay-outlijnen naar 3D probeert te trekken, gedragen deze zich niet op dezelfde manier als schetslijnen. U kunt een lay-out zien als een potloodtekening, die op uw ontwerp wordt gemaakt. Als u gereed bent om uw lay-out te gebruiken om een geometrie te maken, moet u de lay-outlijnen naar een schets projecteren. Het projecteren van een lay-outlijn naar een schets, is als inkt aanbrengen op de lijn. U kunt een 2D AutoCAD DXF- of DWG-bestand als een lay-out importeren curves maken nogmaals selecteren in de groep Schetsopties van het paneel Opties om lay-out curves te maken op het tekenblad. Raadpleeg Lay-out curves.

• Passingsopties CurveIn 3D, een lijn in de ruimte.: als het schetsvlak door een mesh-object loopt, past het systeem curves door de facetpunten. Lijnen worden in groen weergegeven en bogen worden in blauw weergegeven. De volgende opties zijn van toepassing op systeem-gegenereerde curves.



  • Curves passen - schakel deze optie uit als u niet wilt dat het systeem curves door punten past.

  • Tolerantie - bepaalt hoeveel punten worden gevonden, wat ook bepaalt hoeveel curves worden gemaakt. Des te kleiner de tolerantie, des te meer punten worden gevonden en de curves worden gegenereerd.

  • Auto-samenvoegen - indien ingeschakeld, voegt het systeem lijnen en bogen samen om splines te vormen. Splines worden in roze weergegeven.

Voorbeelden

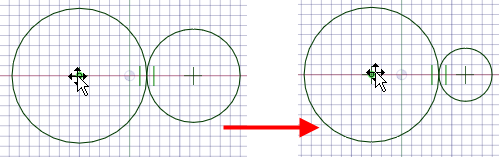

Door een rakende cirkel bewerken door het middelpunt van de cirkel te verslepen blijft het raakpunt behouden.
