Gebruik de
tool Bedekken in de lintgroep Invoegen op het tabblad Ontwerp
om een van de zijden van een vaste vorm te verwijderen en een bedekking van een opgegeven dikte te maken. U kunt de tool Bedekken vervolgens gebruiken om andere zijden van de bedekking te verwijderen. SpaceClaim maakt automatisch een offset-relatie tussen de zijden van de vaste vorm.
U kunt tevens een geslotenbedekking maken zonder een zijde te verwijderen.
Bedekte vaste vormen kunnen afschuiningen en afrondingen hebben en de zijden kunnen getekend zijn. De afschuining of afgeronde rand wordt gemaakt en behouden op beide offset-zijden. Een bedekte vaste vorm met een afschuining wordt weergegeven in de onderstaande dwarsdoorsnede.
Klik op de tool Bedekking in de lintgroep.
Veeg met de muis over de vaste vormen in uw ontwerp om de zijden te markeren, die verwijderd kunnen worden.
(Optioneel) Voer een waarde in het afmetingsveld in om de dikte van de bedekking te wijzigen.
Voer een negatief cijfer in om de bedekkingsdikte vanaf de buitenkant van de vaste vorm te maken.
Selecteer de zijde die u wilt verwijderen
De zijde wordt verwijderd en er wordt een bedekking gemaakt. De basislijn van de offset wordt in blauw weergegeven. Als u de dikte niet hebt gewijzigd, wordt de standaard dikte ingesteld door de dunne rasterlijnen.
(Optioneel) Blijf klikken om extra zijden te verwijderen.
Selecteer de vaste vorm.
Klik op de tool Bedekken.
Er wordt een interne bedekking gemaakt.
Klik met de rechtermuisknop op de bedekking om de dikte te wijzigen.
|
|
De toolguide Zijden verwijderen is standaard actief. Selecteer een zijde of een vaste vorm om te verwijderen en een bedekking te maken.. Ctrl + klik om meerdere zijden te verwijderen. |
|
|
Als u een bedekking maakt en er vervolgens een uitsteekhoogte aan toevoegt, kunt u de bedekking door de uitsteekhoogte verlengen door te klikken op de toolguide Meer bedekking en vervolgens te klikken op de nieuw toegevoegde uitsteekhoogte. |
|
|
De toolguide Voltooien maakt de bedekking en activeert opnieuw de toolguide Zijden verwijderen, zodat u een andere bedekking kunt maken. |
Een open bedekking en een gesloten bedekking

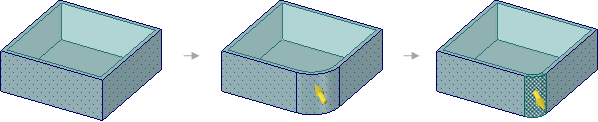

Het toevoegen en wijzigen van een afgeronde rand op een bedekt of offset-deel wijzigt de binnenste zijden.
