Gebruik de tool Hoek
maken om twee lijnen bij te snijden of te verlengen zodat deze een hoek vormen.
Het schetsraster moet in het werkgebied zichtbaar zijn voordat u hoeken kunt maken.
Klik in de groep Schets op
Hoek maken.
Klik op een lijn, boog of spline.
Beweeg de muis over een andere lijn voor een voorbeeldweergave van de hoek die wordt gemaakt.
Als u uw muis over een lijn beweegt, die de rand van een dwarsdoorsnede van een vaste vorm of een silhouetrand is, zal deze niet wijzigen. Alleen een geschetste lijn zal wijzigen.
Klik op een snijdende lijn om de lijnen bij te snijden of een niet-snijdende lijn om de lijnen te verbinden.
Als de lijnen kruisen, klik op het deel van de kruisende lijn die u wilt behouden. Als de lijnen elkaar niet doorsnijden, kunt u ergens op de lijn klikken om de lijnen te verlengen, zodat deze een hoek vormen.
De volgende opties zijn beschikbaar in de tool Hoek maken:
|
Curve |
Als u deze optie selecteert en op de eerste lijn klikt en vervolgens op een tweede, niet-snijdende lijn, dan verlengt u wel de eerste maar niet de tweede lijn. Als de twee lijnen elkaar doorsnijden wordt de eerste lijn bijgesneden door de tweede lijn. |

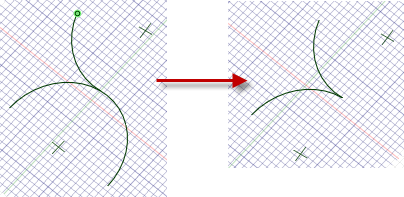

Een hoek tussen bogen maken.
Een spline uitrekken tot aan de doorsnijding met een andere schetscurve.
